Elevadores
CÓMO MONTAR EL DOSEL DEL TRAPECIO
1. Usando la llave Allen de 3/16" que viene con el equipo,
afloje los tornillos de fijación en cada una de las ocho bridas
de montaje en la parte exterior del armazón del Reformer.
Introduzca las chavetas de horquilla provistas en los agujeros
de 1/8" cerca de los extremos inferiores de cada tubo vertical.
Levante los conjuntos de vertical y coloque los extremos del
tubo dentro de las bridas. Las chavetas de horquilla ajustarán
automáticamente la altura del tubo. Cuide que la chaveta
de horquilla no raye el armazón de madera. Los tubos con la
barra de empuje van al extremo de la cabecera de la máquina
(opuestos a la plataforma de pie). Las armellas en los tubos
deben mirar hacia el otro extremo.
2. Luego, coloque la parte superior del dosel dentro de los cuatro
tubos verticales. Necesitará ayuda para hacer esto. El extremo
del armazón del dosel con la correa de seguridad negra,
va por encima de la barra de empuje. Asegúrese que las
conexiones en las cuatro esquinas encajan de manera segura
sobre los tubos.
3. Utilice la llave Allen para apretar bien los tornillos de fijación
en las conexiones de las esquinas y en las bridas alrededor del
armazón del Reformer.
4. Mientras sujeta la barra de empuje (PTB), retire los pasadores
de mango en T (T-pins) uno por uno y vuelva a insertarlos
de manera que entren desde la parte exterior de los tubos,
Si alguno de los T-pins se atasca, tiene que hacer algunos
ajustes a los tubos verticales. Simplemente afloje los tornillos
de fijación y gire los tubos hasta que ambos pasadores se
deslicen hacia adentro y hacia afuera libremente. Asegúrese
de volver a apretar todos los tornillos de fijación. Retire
las chavetas de horquilla de los tubos y guárdelas para
uso futuro.
134
Apoyos para
los hombros h
Barra para los pies b

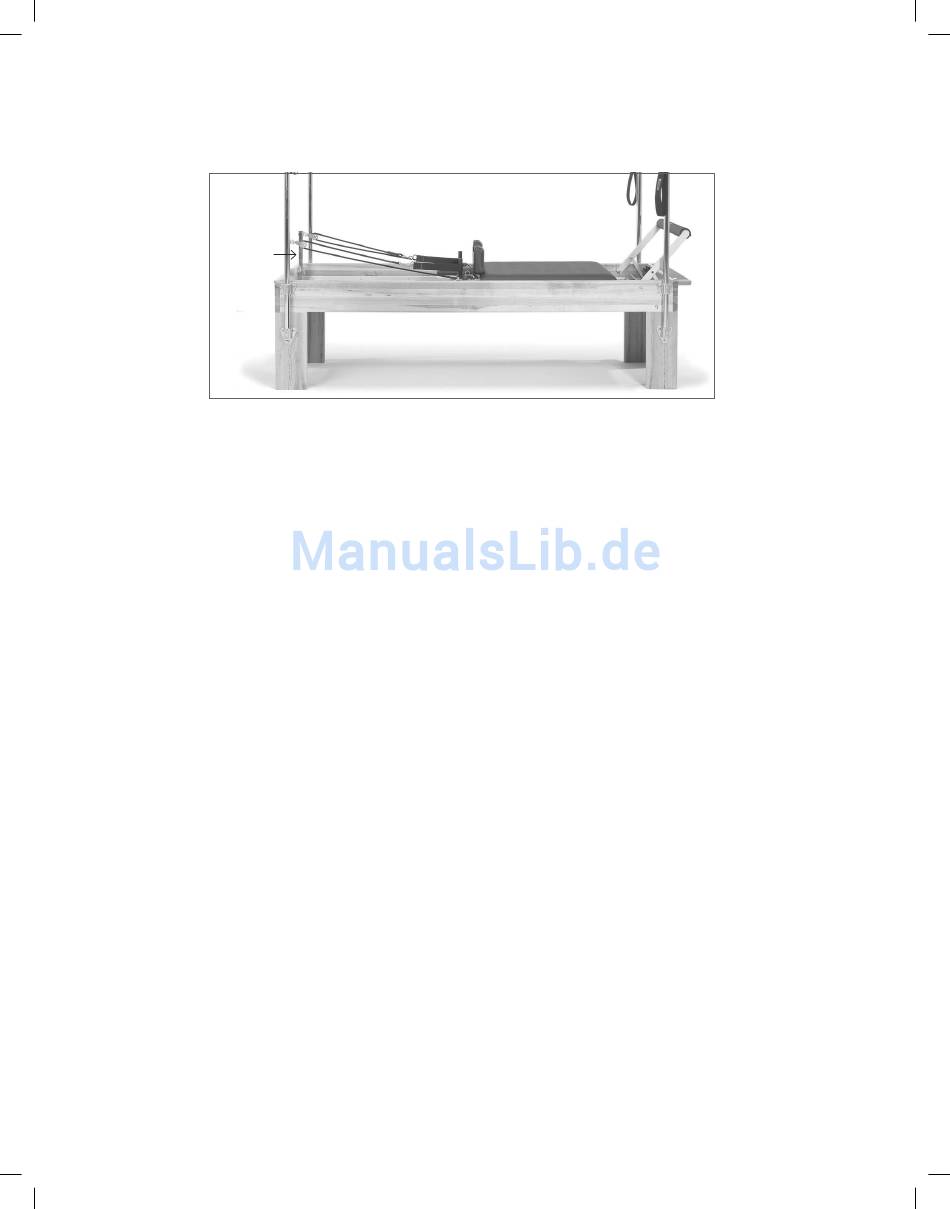

Modo Reformer
CÓMO MONTAR EL REFORMER
5. Mueva hacia arriba la barra para los pies y coloque el soporte
en su lugar.
6. Coloque el carro dentro del armazón y fije los resortes al
soporte de resortes en la parte inferior del carro. Los resortes
deben tener el extremo con gancho abierto apuntando hacia
abajo a través de cada armella del soporte y debe quedar a lo
largo de la barra acolchada al extremo de los pies del carro.
Fije uno o más resortes a la barra de resorte para asegurar
que el carro está en posición.
7. Instale los apoyos para hombros al carro fijándolos en los
orificios que se encuentran a cada lado del reposacabezas.
Se pueden ajustar para que queden más amplios o más
estrechos si se invierte el posicionamiento. Recuerde siempre
de bloquearlos en su lugar con el pasador.
8. Instale los elevadores ajustables; las poleas deben mirar hacia
el carro. Una vez más, use los pasadores para bloquearlas
en la posición deseada. Desenrolle las cuerdas y sepárelas.
Acople un bucle de algodón al extremo de cada cuerda y
cuelgue los bucles en los apoyos para los hombros. Pase el
otro extremo de cada cuerda a través de una polea y otra
vez por las mordazas en el carro para ajustar la longitud.
Asegúrese de pasar a través de las correas de argolla en
ambos lados de las mordazas. Siempre empuje la cuerda
firmemente hacia abajo dentro de las mordazas para asegurar
un buen agarre.
