6 Installation
• Die Leiter in die Schlitze des Kabelsortierers legen. Dabei die Farbcodierung entsprechend dem Standard
Ihrer Wahl beachten.
Aderpaar
1
2
3
4
• Überstehende Leiter kürzen.

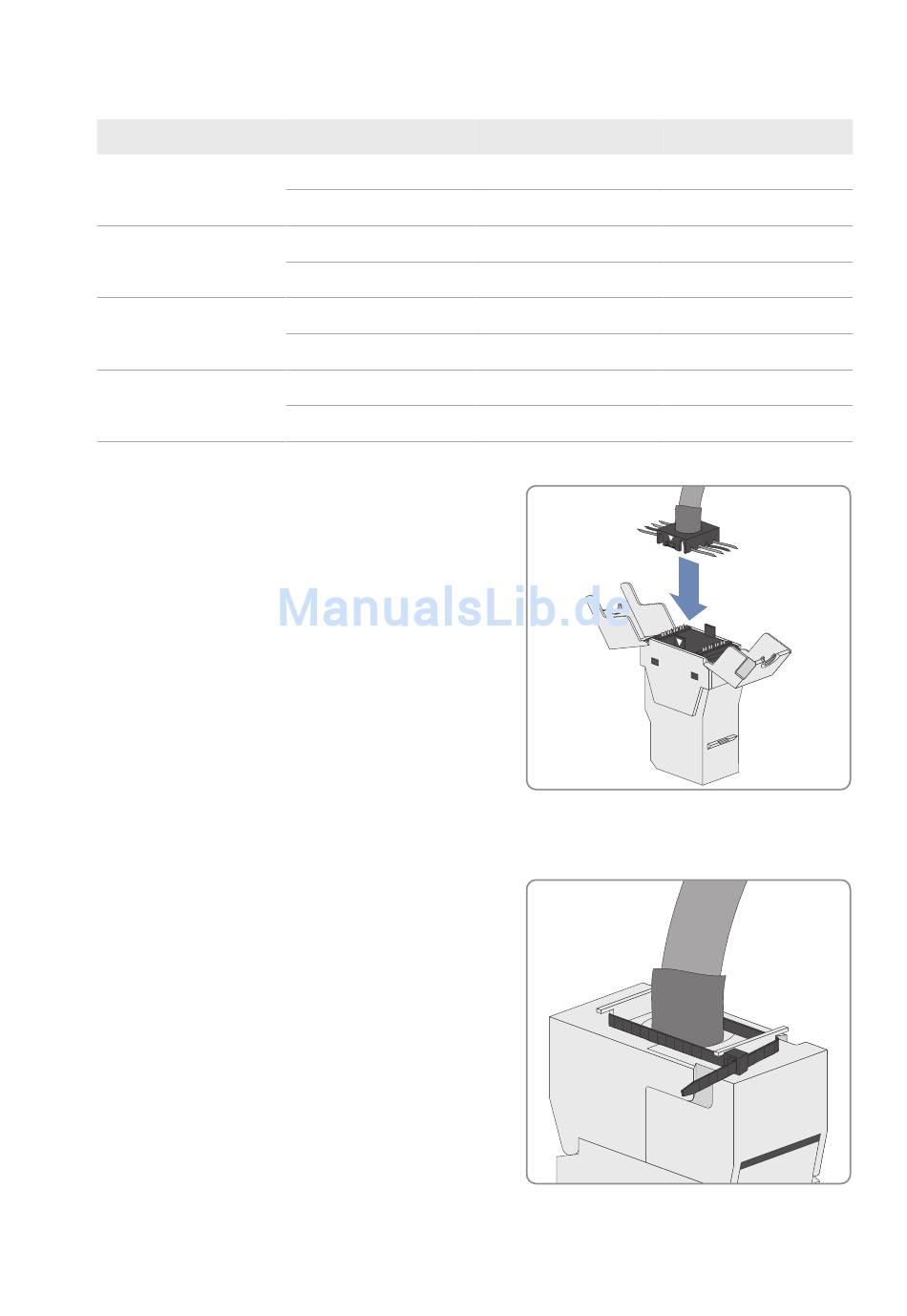

• Den Kabelsortierer in das Gehäuse einsetzen. Dabei
sicherstellen, dass der weiße Pfeil des Kabelsortierers auf
den weißen Pfeil des Gehäuses zeigt.
☑ Der Kabelsortierer rastet ein.
• Die klappbaren Teile des Gehäuses zusammenpressen. Dazu eine geeignete Zange (z. B. Rohrzange)
verwenden.
☑ Die klappbaren Teile des Gehäuses rasten hörbar ein.
• Die Kabelfixierung des Gehäuses mit einem Kabelbinder
sichern.
• Das überstehende Ende des Kabelbinders abschneiden.
28 PPC-A1-BE-de-20
Aderfarbe
weiß-blau
blau
weiß-orange
orange
weiß-grün
grün
weiß-braun
braun
SMA Solar Technology AG
Kontakt-568A
5
4
3
6
1
2
7
8
Kontakt-568B
5
4
1
2
3
6
7
8
