SMA Solar Technology AG
Augen- und Hautschädigung durch sichtbare und unsichtbare Laserstrahlung
Das Produkt enthält LED- oder Laserkomponenten der Klasse 1 gemäß IEC 60825-1 (2003). Der Laserstrahl tritt am
Ende der Glasfaser beim Lichtwellenleiter aus. Ein inkorrekter Umgang mit Laserstrahlen kann zu Augen- und
Hautschäden führen.
• Nicht in den Laserstrahl blicken.
• Den Laserstrahl nicht mit optischen Instrumenten betrachten.
• Den Laserstrahl nicht auf Personen richten.
Beschädigung der Lichtwellenleiter durch Unterschreiten der zulässigen Biegeradien
Übermäßiges Biegen oder Knicken führt zur Beschädigung der Glasfaser des Lichtwellenleiters.
• Die minimal zulässigen Biegeradien der Lichtwellenleiter einhalten.
Vorgehen:
1. Kabelverschraubung des Moduls lösen.
2. Die Lichtwellenleiter durch die Kabelverschraubung ins Modul einführen.
3. Die Lichtwellenleiter ausreichend abisolieren.
4. Die Lichtwellenleiter installieren:
• Wenn Sie Anschlussfasern verwenden, die Lichtwellenleiter mit den Anschlussfasern verspleißen und
Spleißstellen im Spleißhalter fixieren.
• Wenn Sie die SC-Stecker verwenden, die SC-Stecker an den Lichtwellenleitern installieren.
• Die Stecker bis zum Einrasten in die Kupplungen drücken.
5. Die Faser in den Faserhalter legen. Dabei die Biegeradien der Lichtwellenleiter beachten.
6. Kabelverschraubung anziehen.

Netzwerkkabel installieren

Voraussetzung:
☐ Die Netzwerkkabel müssen in den Power Plant Controller eingeführt sein (siehe Kapitel 11.1.1, Seite 46)
Vorgehen:
1. RJ45-Keystone-Buchsen dem Beipack entnehmen.
2. Die Netzwerkkabel an den RJ45-Keystone-Buchsen installieren:
• Das Netzwerkkabel 30 mm abmanteln.
• Geflechtschirm umschlagen.
• Folienschirm der Adernpaare entfernen.
• Aluminiumfolie außen über dem Geflechtschirm mit der Klebeseite nach innen bündig anbringen.

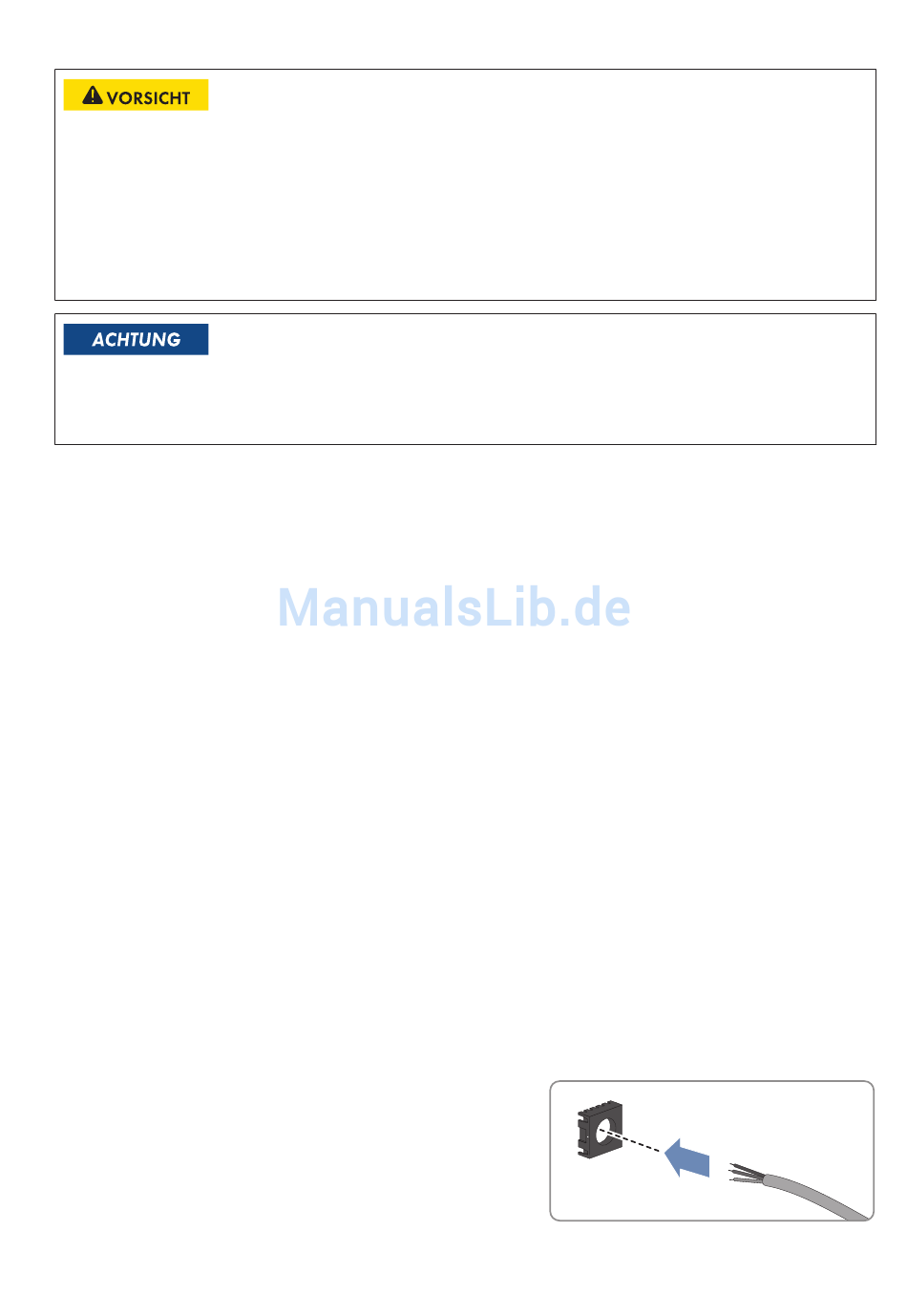

• Das Netzwerkkabel in den Kabelsortierer durchführen.
Betriebsanleitung
6 Installation
PPC-A1-BE-de-20 27
