3.3

Bedien- und Anzeigelemente der Steuerungseinheit

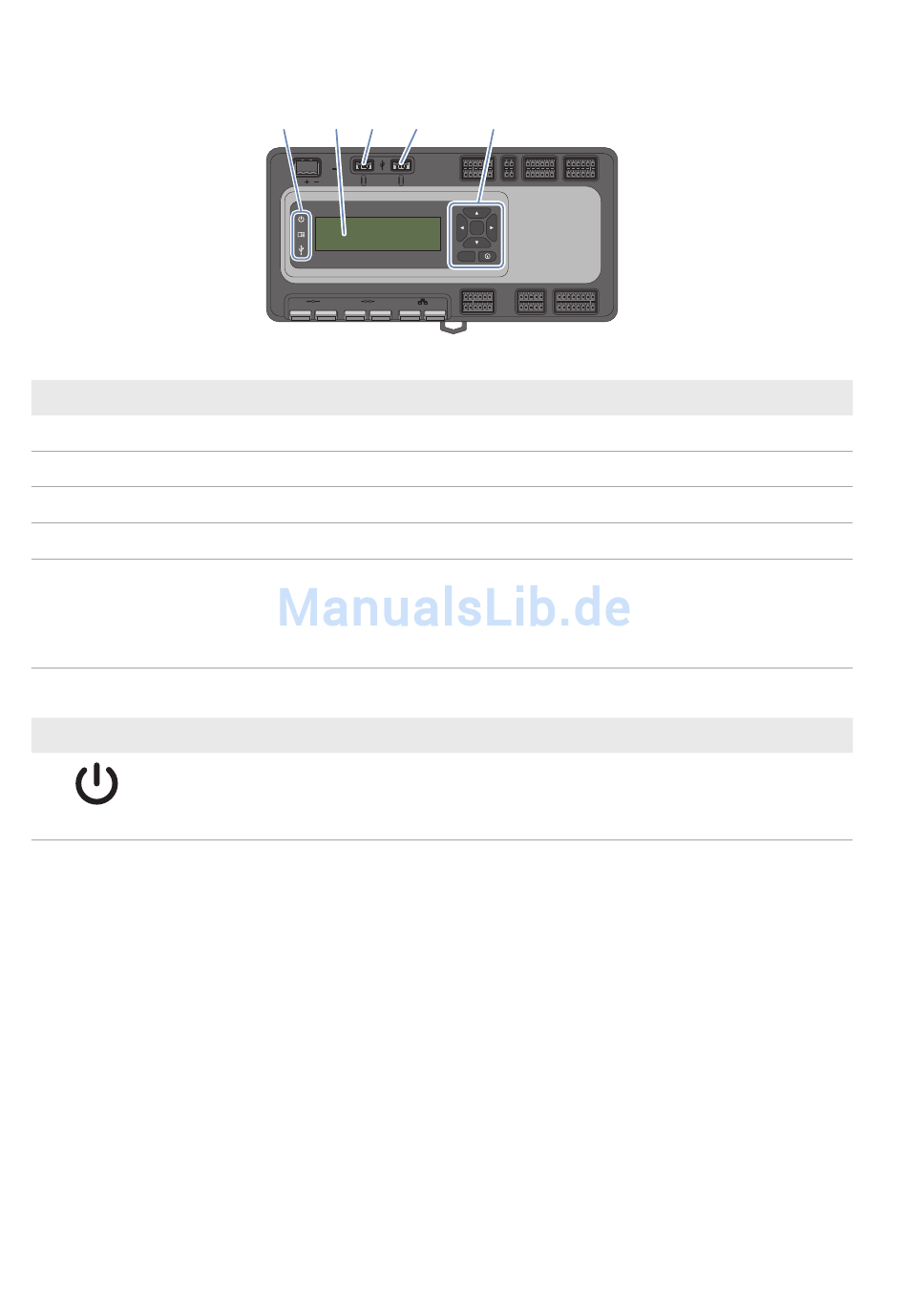

Abbildung 3: Bedien- und Anzeigeelemente der Steuerungseinheit
Position Bezeichnung
A LEDs
B Gerätedisplay
C USB-Port USB 1
D USB-Port USB 2
E Tastenfeld
Über die Info-Taste können die Netzwerkeinstellungen der 3 LAN-Schnittstellen des Power
Plant Controllers angezeigt werden. Außerdem können am Tastenfeld verschiedene Einstel-
lungen auf die Werkseinstellung zurückgesetzt werden.
LEDs
LED Bezeichnung
Power-LED
12 PPC-A1-BE-de-20
A B C D
1 2
X1 24V
DC
OK
POWER PLANT CONTROLLER
X9 A B X10 X11 A B X12 X13 A B X14
Erklärung
E
A
B
OK
ESC
X6 X7 X8
A
B
• leuchtet rot: Der Power Plant Controller startet.
• leuchtet grün: Der Startvorgang ist abgeschlossen.
Der Power Plant Controller arbeitet im Regelbetrieb.
