Die Messwerte, die der Power Plant Controller empfängt, werden am Netzübergabepunkt gemessen, von einem
Netzanalysator verarbeitet und als analoge Werte oder per Modbus-Protokoll an den Power Plant Controller
übermittelt.
Die Übermittlung der Stellwerte vom Power Plant Controller an Sunny Central, Cluster Controller und Inverter Manager
erfolgt per Modbus/TCP-Protokoll.
3.2

Aufbau des Power Plant Controllers

A

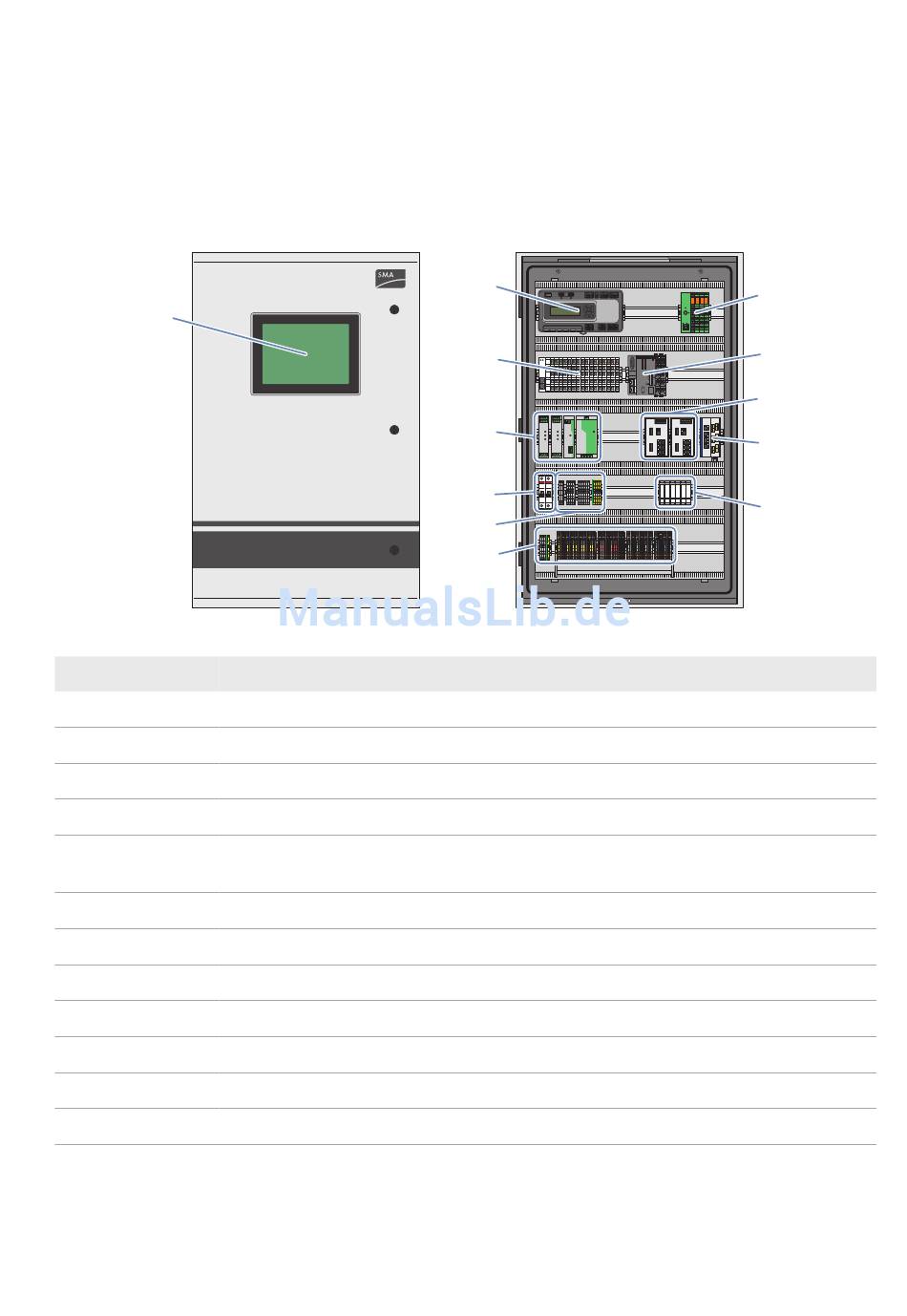

Abbildung 2: Außenansicht und Innenansicht des Power Plant Controllers
Position Bezeichnung
A Touch-Display*
B Steuerungseinheit
C Protokollwandler für die Kommunikation mit StatCom-Geräten*
D Zusätzliche I/O-Module*
E Protokollwandler für Protokolle nach IEC 60870 5 101, IEC 60870 5 104, IEC 61850 und
DNP3 für die Kommunikation mit dem Netzbetreiber*
F Netzteil, Redundanz- und Puffermodul
G Switch für Netzwerk Kupfer
H Patch Panel für Lichtwellenleiter oder Kupfer
I Leitungsschutzschalter
K 24 V-Sicherungsklemmen
L Überspannungsableiter*
M Anschlussbereich
* optional
Betriebsanleitung
POWER PLANT CONTROLLER
B
D
F
I
K
M
3 Produktüberblick
C
E
G
H
L
