SMA Solar Technology AG
Maße für die Montage
358 mm

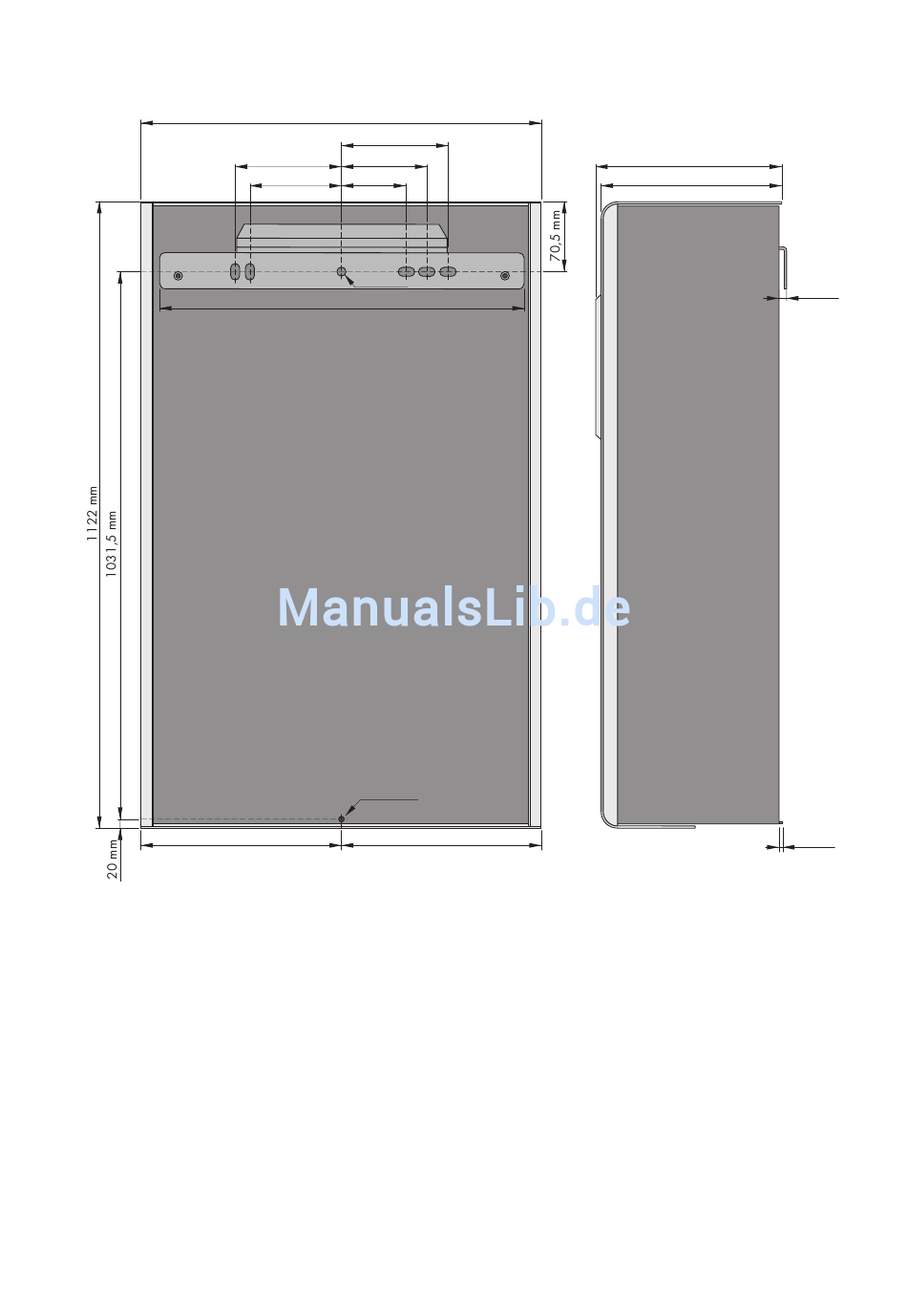

Abbildung 7: Abmessungen des Power Plant Controllers
Mindestabstände
Bei eingehaltenen Mindestabständen können Sie den Power Plant Controller leicht montieren, öffnen und schließen.
Der Öffnungswinkel der Tür beträgt 180 °C.
☐ Die Mindestabstände müssen eingehalten werden.
Zulässige und unzulässige Montagepositionen
☐ Der Power Plant Controller darf nur in zulässiger Montageposition montiert werden.
☐ Der Power Plant Controller sollte in Augenhöhe montiert werden. Dadurch können Sie Einstellungen am Display
leichter vornehmen.
☐ Der Power Plant Controller sollte im geschlossenen Zustand montiert werden. Dadurch vermeiden Sie, dass Staub
in das Gehäuse eindringt.
Betriebsanleitung
717 mm
130 mm
104,6 mm
130 mm
79,2 mm
110 mm
Ø 11 mm
432 mm
Ø 11 mm
358 mm
5 Montage
328,5 mm
322,5 mm
8,5 mm
7,5 mm
PPC-A1-BE-de-20 19
