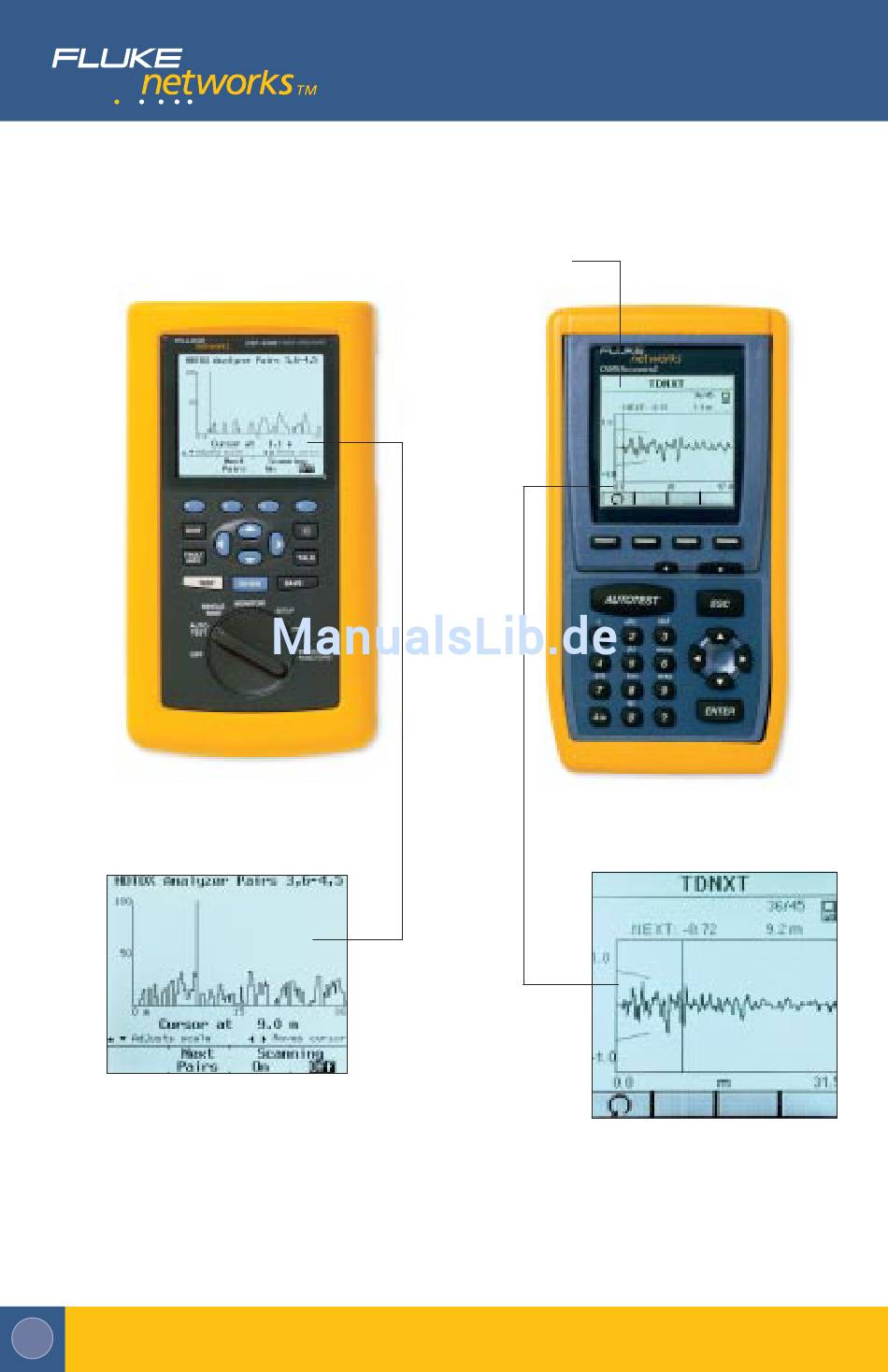

Beispiel 1b:
Die Zeitbereichsanzeige beider Geräte, des DSP-4300 und OMNIScanner2, zeigt niedrige
NEXT-Werte am Anschluss, aber hohe NEXT-Werte über die gesamte Kabellänge.
DSP-4300
Zu beachten ist, dass die Größe der NEXT-Ereignisse beim DSP im Wesentlichen
unverändert bleibt, da Nebensprechen versus Länge angezeigt wird. Beim OMNI2
dagegen nimmt die Größe allmählich ab, da NEXT versus Länge angezeigt wird.
14
In dieser vergrößerten
Ansicht können Sie sehen,
dass beide Geräte nach 9 m
ein großes NEXT-Ereignis
erkannt haben.
OmniScanner2
