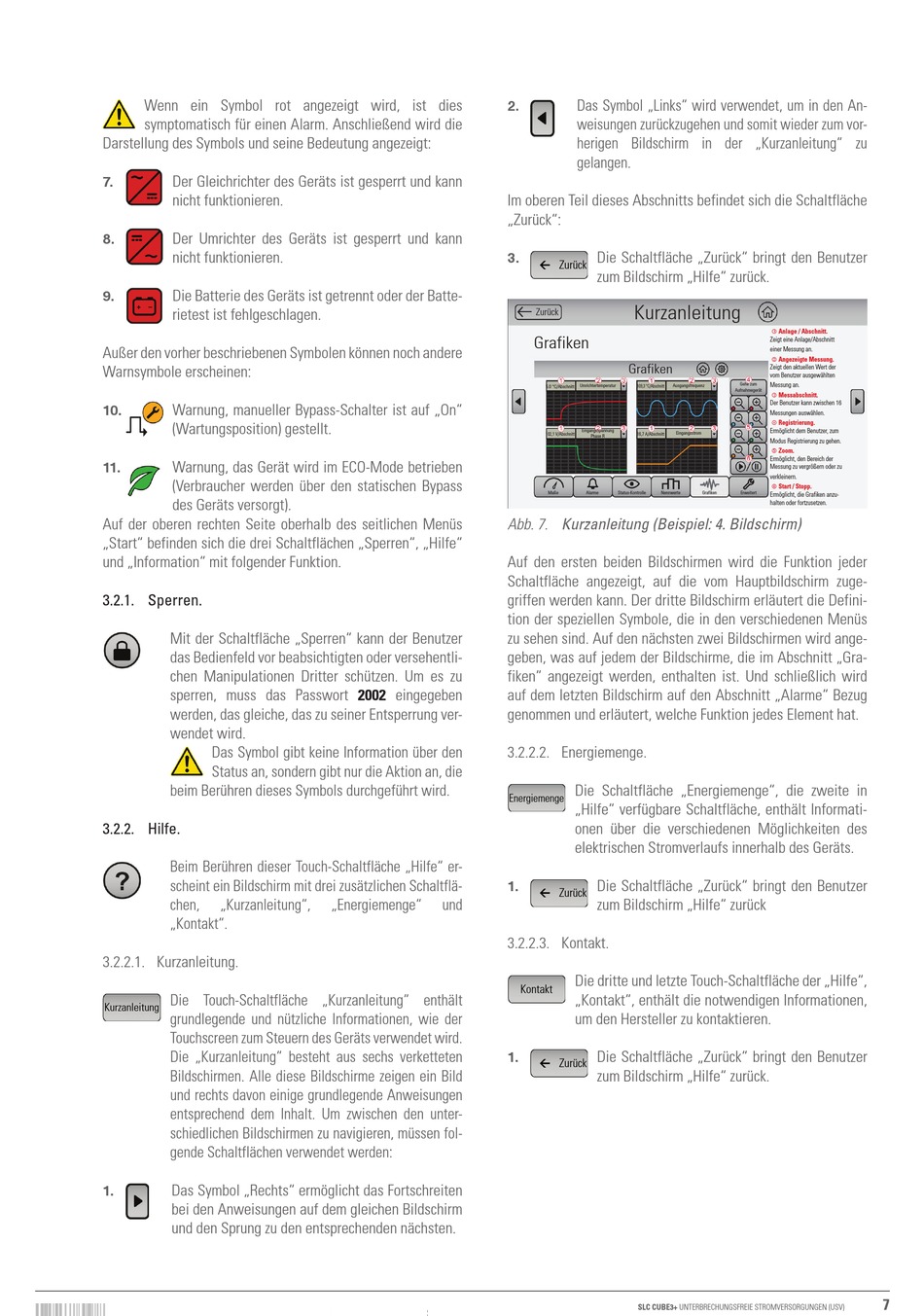

wenn ein Symbol rot angezeigt wird, ist dies
symptomatisch für einen Alarm. Anschließend wird die
darstellung des Symbols und seine bedeutung angezeigt:
der gleichrichter des geräts ist gesperrt und kann
7.
nicht funktionieren.
der Umrichter des geräts ist gesperrt und kann
8.
nicht funktionieren.
die batterie des geräts ist getrennt oder der batte-
9.
rietest ist fehlgeschlagen.
Außer den vorher beschriebenen Symbolen können noch andere
warnsymbole erscheinen:
warnung, manueller bypass-Schalter ist auf „on"
10.
(wartungsposition) gestellt.
warnung, das gerät wird im eCo-mode betrieben
11.
(Verbraucher werden über den statischen bypass
des geräts versorgt).
Auf der oberen rechten Seite oberhalb des seitlichen menüs
„Start" befinden sich die drei Schaltflächen „Sperren", „hilfe"
und „Information" mit folgender funktion.
3.2.1. sperren.
mit der Schaltfläche „Sperren" kann der benutzer
das bedienfeld vor beabsichtigten oder versehentli-
chen manipulationen dritter schützen. Um es zu
sperren, muss das passwort
werden, das gleiche, das zu seiner entsperrung ver-
wendet wird.
beim berühren dieses Symbols durchgeführt wird.
3.2.2. hilfe.
beim berühren dieser Touch-Schaltfläche „hilfe" er-
scheint ein bildschirm mit drei zusätzlichen Schaltflä-
chen,
„Kontakt".
3.2.2.1. Kurzanleitung.
die Touch-Schaltfläche „Kurzanleitung" enthält
Kurzanleitung
grundlegende und nützliche Informationen, wie der
Touchscreen zum Steuern des geräts verwendet wird.
die „Kurzanleitung" besteht aus sechs verketteten
bildschirmen. Alle diese bildschirme zeigen ein bild
und rechts davon einige grundlegende Anweisungen
entsprechend dem Inhalt. Um zwischen den unter-
schiedlichen bildschirmen zu navigieren, müssen fol-
gende Schaltflächen verwendet werden:
das Symbol „Rechts" ermöglicht das fortschreiten
1.
bei den Anweisungen auf dem gleichen bildschirm
und den Sprung zu den entsprechenden nächsten.
BETRIEBSANLEITUNG
2002
das Symbol gibt keine Information über den
Status an, sondern gibt nur die Aktion an, die
„Kurzanleitung",
„energiemenge"
2.
Im oberen Teil dieses Abschnitts befindet sich die Schaltfläche
„Zurück":
3.
Zurück
Zurück
grafiken
5.0 °C/Abschnitt
102,1 V/Abschnitt
maße
Abb. 7. Kurzanleitung (Beispiel: 4. Bildschirm)
Auf den ersten beiden bildschirmen wird die funktion jeder
Schaltfläche angezeigt, auf die vom hauptbildschirm zuge-
griffen werden kann. der dritte bildschirm erläutert die defini-
tion der speziellen Symbole, die in den verschiedenen menüs
zu sehen sind. Auf den nächsten zwei bildschirmen wird ange-
geben, was auf jedem der bildschirme, die im Abschnitt „gra-
fiken" angezeigt werden, enthalten ist. Und schließlich wird
eingegeben
auf dem letzten bildschirm auf den Abschnitt „Alarme" bezug
genommen und erläutert, welche funktion jedes element hat.
3.2.2.2. energiemenge.
energiemenge
1.
Zurück
und
3.2.2.3. Kontakt.
Kontakt
1.
Zurück
das Symbol „Links" wird verwendet, um in den An-
weisungen zurückzugehen und somit wieder zum vor-
herigen bildschirm in der „Kurzanleitung" zu
gelangen.
die Schaltfläche „Zurück" bringt den benutzer
zum bildschirm „hilfe" zurück.
Kurzanleitung
grafiken
gehe zum
Umrichtertemperatur
Ausgangsfrequenz
109,3 °C/Abschnitt
Aufnahmegerät
eingangsspannung
eingangsstrom
16,7 A/Abschnitt
phase R
Alarme
Status-Kontrolle
nennwerte
grafiken
erweitert
die Schaltfläche „energiemenge", die zweite in
„hilfe" verfügbare Schaltfläche, enthält Informati-
onen über die verschiedenen möglichkeiten des
elektrischen Stromverlaufs innerhalb des geräts.
die Schaltfläche „Zurück" bringt den benutzer
zum bildschirm „hilfe" zurück
die dritte und letzte Touch-Schaltfläche der „hilfe",
„Kontakt", enthält die notwendigen Informationen,
um den hersteller zu kontaktieren.
die Schaltfläche „Zurück" bringt den benutzer
zum bildschirm „hilfe" zurück.
SLC CUBE3+ UnTeRbReChUngSfReIe STRomVeRSoRgUngen (USV)
Anlage / Abschnitt.
Zeigt eine Anlage/Abschnitt
einer messung an.
Angezeigte Messung.
Zeigt den aktuellen wert der
vom benutzer ausgewählten
messung an.
Messabschnitt.
der benutzer kann zwischen 16
messungen auswählen.
Registrierung.
ermöglicht dem benutzer, zum
modus Registrierung zu gehen.
Zoom.
ermöglicht, den bereich der
messung zu vergrößern oder zu
verkleinern.
Start / Stopp.
ermöglicht, die grafiken anzu-
halten oder fortzusetzen.
