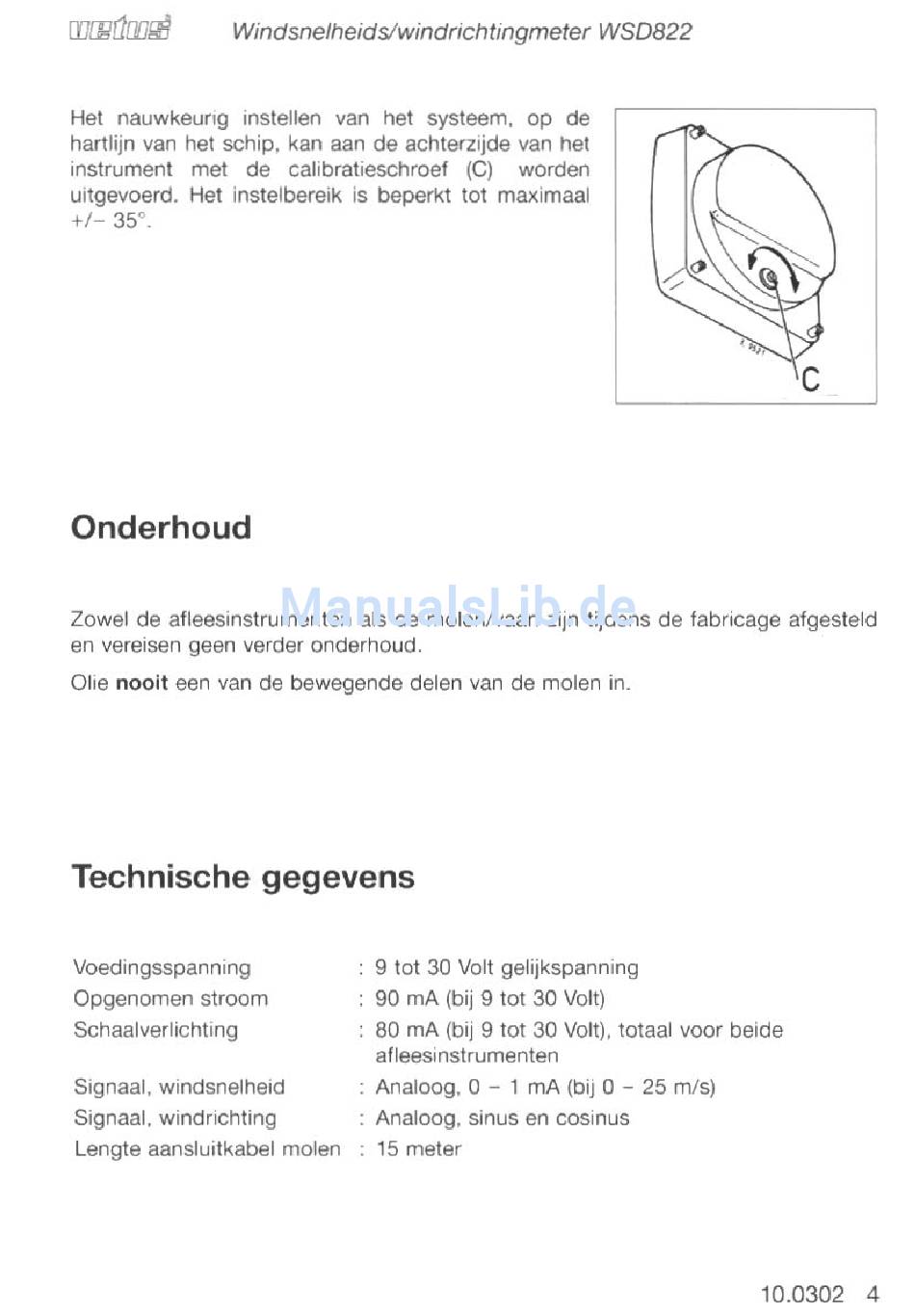

Windsnelheids/windrichtingmeter WSD822
Het nauwkeurig instellen van het systeem, op de
hartlijn van het schip, kan aan de achterzijde van het
instrument met de calibratieschroef (C) worden
uitgevoerd. Het instelbereik is beperkt tot maximaal
+/- 35°.
Onderhoud
Zowel de afleesinstrumenten als de molen/vaan zijn tijdens de fabricage a'fgesteld
en vereisen geen verder onderhoud.
Olie nooit een van de bewegende delen van de molen in.
Technische gegevens
Voedingsspanning
Opgenomen streom
Schaalverlichti ng
: 9 tot 30 Volt gelijksp~nning
: 90 mA (bij 9 tot 30 Volt)
: 80 mA (bij 9 tot 30 Volt), totaal voar beide
afleesinstrumenten
: Analoog, 0 - 1 mA (bij 0 - 25 m/s)
: Analoog, sinus en cosinus
: 15 meter
Signaal, windsnelheid
Signaal, windrichting
Lengte aansluitkabel molen
10.0302 4
