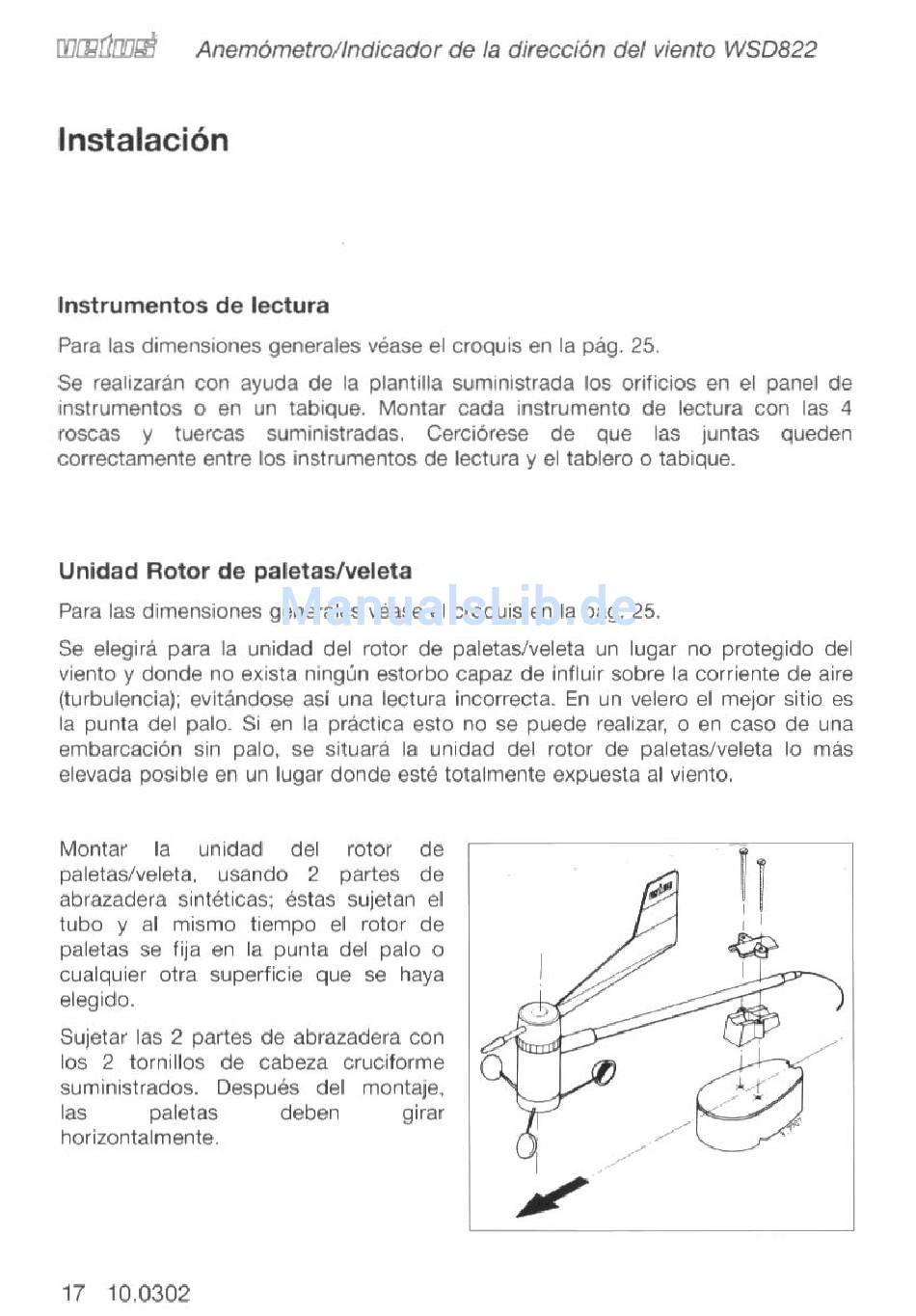

[1Jrnr1m~ Anemometro/lndicadorde la direcciondel viento WSD822
Instalacion
Instrumentos de lectura
Para las dimensiones generales vease el croquis en la pag. 25.
Se realizaran con ayuda de la plantilla suministrada los orificios en el panel de
instrumentos 0 en un tabique. Montar
cada
instrumento de lectura con las 4
roscas y tuercas suministradas. Cerci6rese de que las juntas queden
correctamente entre los instrumentos de lectura y el tablero 0 tabique.
Unidad
Rotor de paletas/veleta
Para las dimensiones generales vease el croquis en la pag. 25.
Se elegira para la unidad del rotor de paletas/veleta un lugar no protegido del
viento
y
donde no exista ningun estorbo capaz de influir sobre la corriente de aire
(turbulencia); evitandose as! una lectura incorrecta. En un velero el mejor sitio es
la punta del palo. Si en la practica esto no se puede realizar, 0 en caso de una
embarcaci6n sin palo, se situara la unidad del rotor de paletas/veleta 10 mas
elevada posible en un lugar donde este totalmente expuesta al viento.
Montar la unidad del rotor de
paletas/veleta, usando 2 partes de
abrazadera sinteticas; estas sujetan el
tubo y al mismo tiempo el rotor de
paletas se fija en la punta del palo 0
cualquier otra superficie que se haya
elegido.
Sujetar las 2 partes de abrazadera con
los 2 tornillos de cabeza cruciforme
suministrados. Despues del montaje,
las paletas deben girar
horizontalmente.
17 10.0302
~
" -
