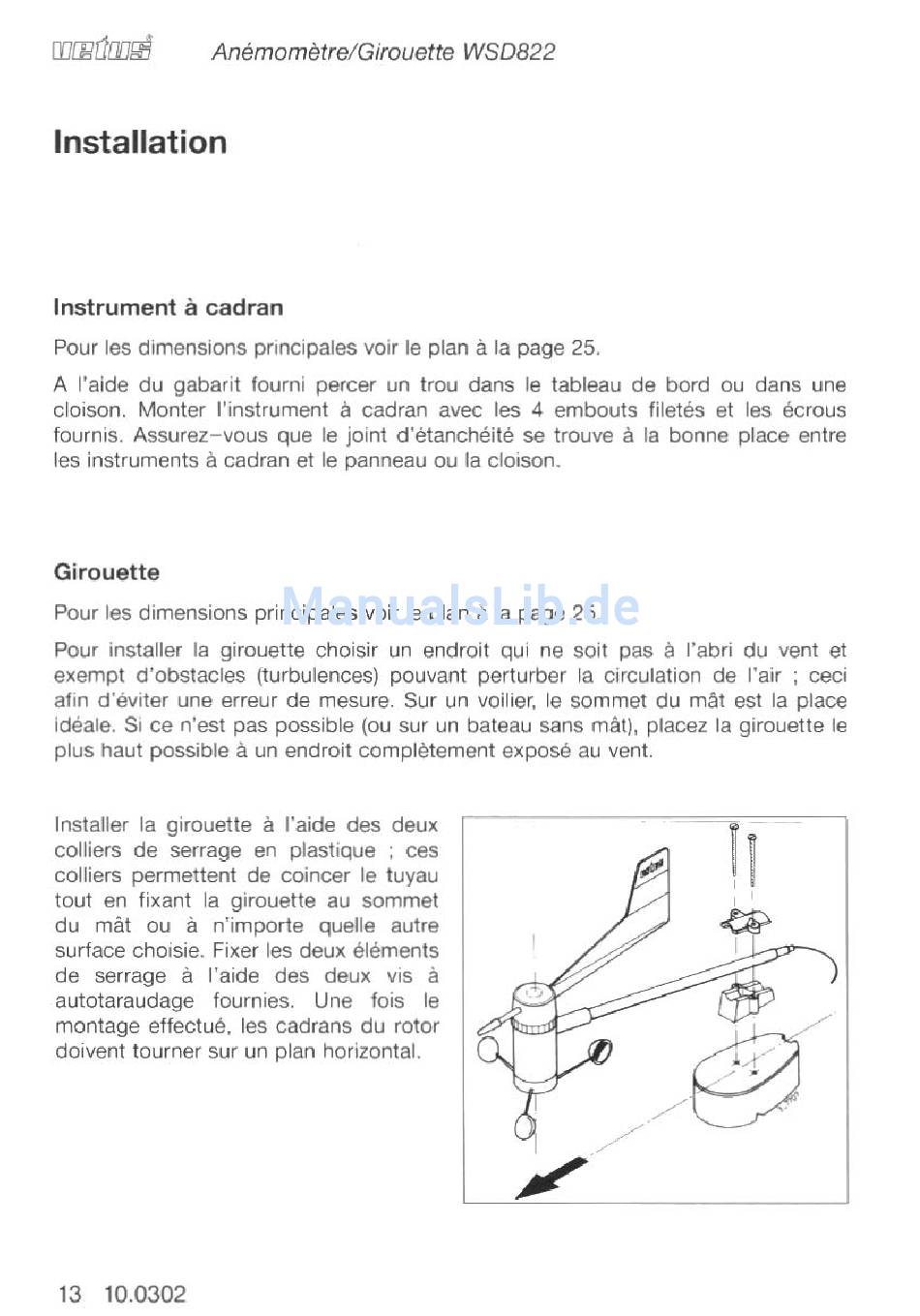

Anemometre/Girouette
WSD822
Installation
Instrument a cad ran
Pour les dimensionsprincipalesvoir le plan a la page 25.
A I'aide du gabarit fourni percer un trou dans le tableau de bord ou dans une
cloison. Monter I'instrument a cadran avec les 4 embouts filetes et les ecrous
fournis. Assurez-vous que le joint d'etancheite se trouve a la bonne place entre
les instrumentsa cadran et le panneauou la cloison.
Girouette
Pour les dimensions principales voir le plan a la page 25.
Pour installer la girouette choisir un endroit qui ne soit pas a I'abri du vent et
exempt d'obstacles (turbulences) pouvant perturber la circulation de I'air ; ceci
afin d'eviter une erreur de mesure. Sur un voilier, le sommet du mat est la place
ideale. Si ce n'est pas possible (ou sur un bateau sans mat), placez la girouette le
plus haut possible a un endroit completement expose au vent.
Installer la girouette a I'aide des deux
colliers de serrage en plastique ; ces
colliers permettent de coincer le tuyau
tout en fixant la girouette au sommet
du mat ou a n'importe quelle autre
surface choisie. Fixer les deux elements
de serrage a I'aide des deux vis a
autotaraudage fournies. Une fois le
montage effectue, les cadrans du rotor
doivent tourner sur un plan horizontal.
~
.,.
:~~,r./
I // .><.. ,~
//
13 10.0302
