Windgeschwindigkeitsmesser/Windrichtungsanzeiger WSD822

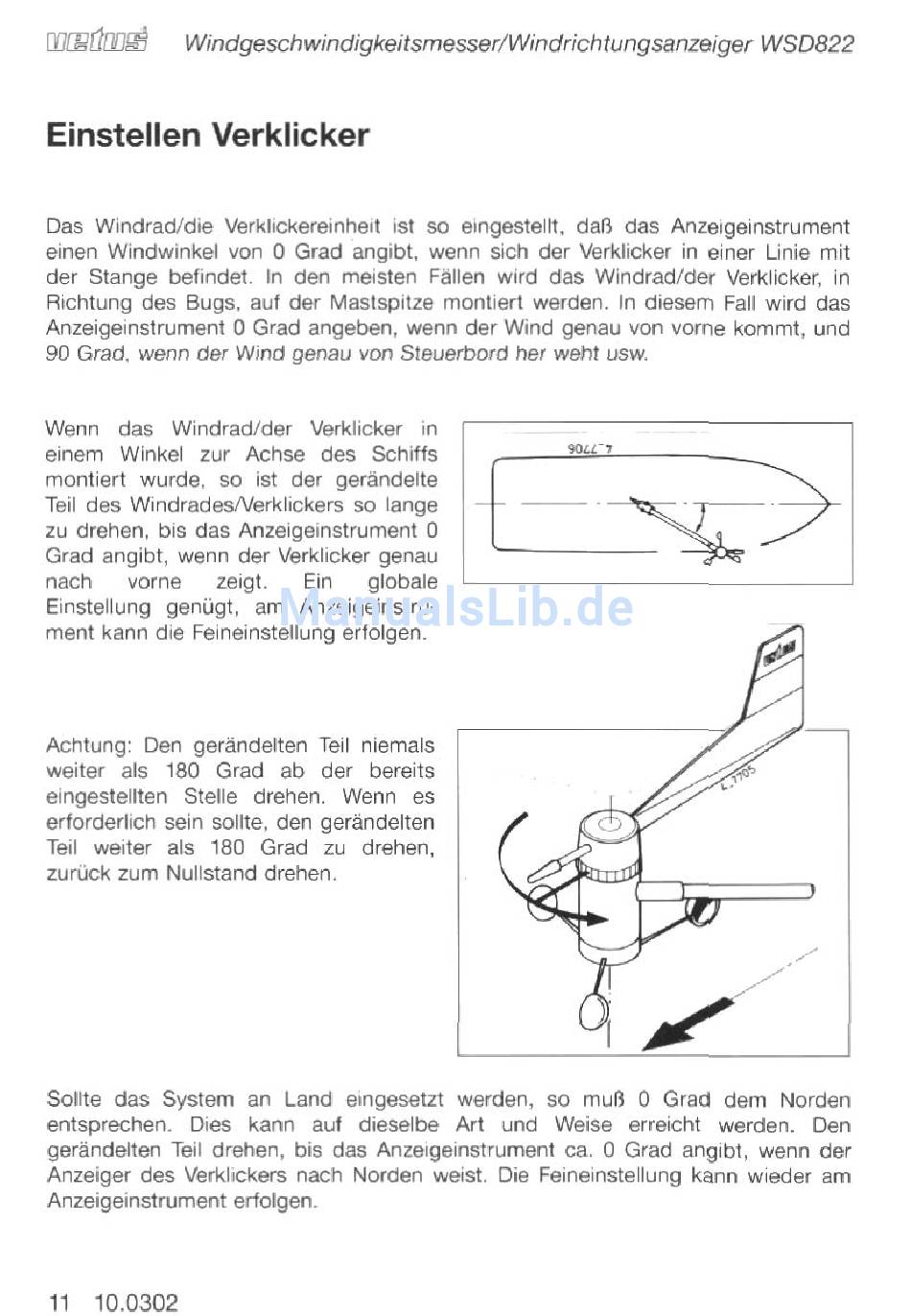

Einstellen Verklicker
Das Windrad/die Verklickereinheit ist so eingestellt, daB das Anzeigeinstrument
einen Windwinkel von 0 Grad 'angibt, wenn sich der Verklicker in einer Linie mit
der Stange betindet. In den meisten Fallen wird das Windrad/der Verklicker, in
Richtung des Bugs, aut der Mastspitze montiert werden. In diesem Fall wird das
Anzeigeinstrument 0 Grad angeben, wenn der Wind genau von vorne kommt, und
90 Grad, wenn der Wind genau von Steuerbord her weht usw.
Wenn das Windrad/der Verklicker in
einem Winkel zur Achse des Schitts
montiert wurde, so ist der gerandelte
Teil des WindradesNerklickers so lange
zu drehen, bis das Anzeigeinstrument 0
Grad angibt, wenn der Verklicker genau
nach vorne zeigt. Ein globale
Einstellung genugt, am Anzeigeinstru-
ment kann die Feineinstellung ertolgen.
Achtung: Den gerandelten Teil niemals
weiter als 180 Grad ab der bereits
eingestellten Stelle drehen. Wenn es
ertorderlich sein sollte, den gerandelten
Teil weiter als 180 Grad zu drehen,
zuruck zum Nullstand drehen.
90L.L. -.,
--~
//
Sollte das System an Land eingesetzt werden, so muB 0 Grad dem Norden
entsprechen. Dies kann aut dieselbe Art und Weise erreicht werden. Den
gerandelten Teil drehen, bis das Anzeigeinstrument ca. 0 Grad angibt, wenn der
Anzeiger des Verklickers nach Norden weist. Die Feineinstellung kann wieder am
Anzeigeinstrument ertolgen.
