Wind speed/wind direction indicator WSD822

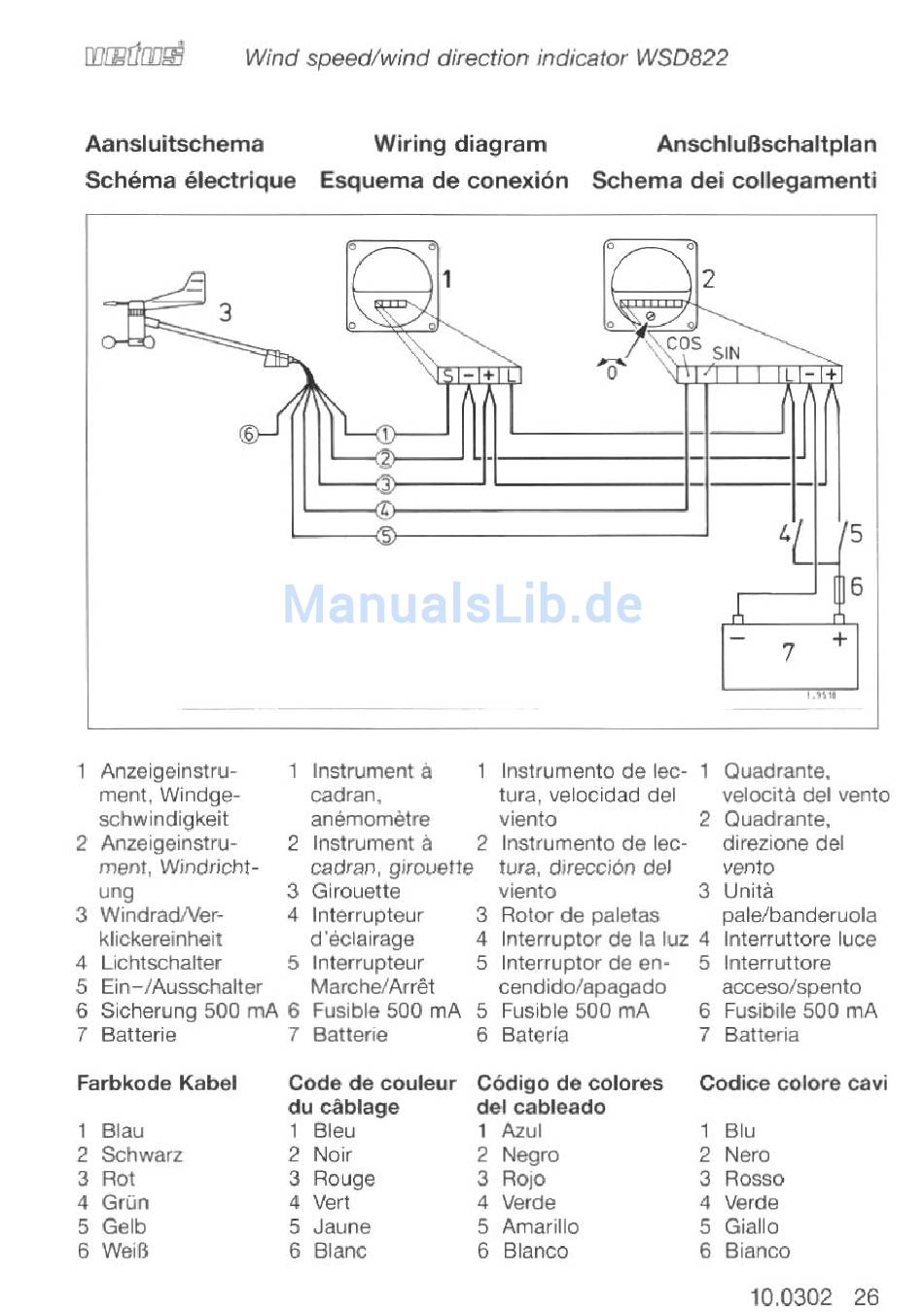

Aansluitschema Wiring diagram AnschluBschaltplan
Schema electrique Esquema de conexi6n Schema dei collegamenti
7
+
Anzeigeinstru- 1 Instrument a 1 Instrumento de lec- 1 Quadrante,
ment, Windge- cadran, tura, velocidad del velocita del vento
schwindigkeit anemometre viento 2 Quadrante,
2 Anzeigeinstru- 2 Instrument a 2 Instrumento de lec- direzione del
ment, Windricht- cadran, girouette tura, direcci6n del vento
ung 3 Girouette viento 3 Unita
3 WindradNer- 4 Interrupteur 3 Rotor de paletas pale/banderuola
klickereinheit d'eclairage 4 Interruptor de la luz 4 Interruttore luce
4 Lichtschalter 5 Interrupteur 5 Interruptor de en- 5 Interruttore
5 Ein-/Ausschalter Marche/Arn3t cendido/apagado acceso/spento
6 Sicherung 500 mA 6 Fusible 500 mA 5 Fusible 500 mA 6 Fusibile 500 mA
7 Batterie 7 Batterie 6 Baterra 7 Batteria
Farbkode Kabel
Code de couleur
C6digo de colores
Codice colore cavi
du cablage
del cableado
1 Blau 1 Bleu
1 Azul 1 Blu
2 Schwarz
2 Noir
2 Negro
2 Nero
3 Rot
3 Rouge
3 Rojo
3 Rosso
4 Grun 4 Vert
4 Verde
4 Verde
5 Gelb
5 Jaune 5 Amarillo
5 Giallo
6 WeiB 6 Blanc
6 Blanco
6 Bianco
10.0302
