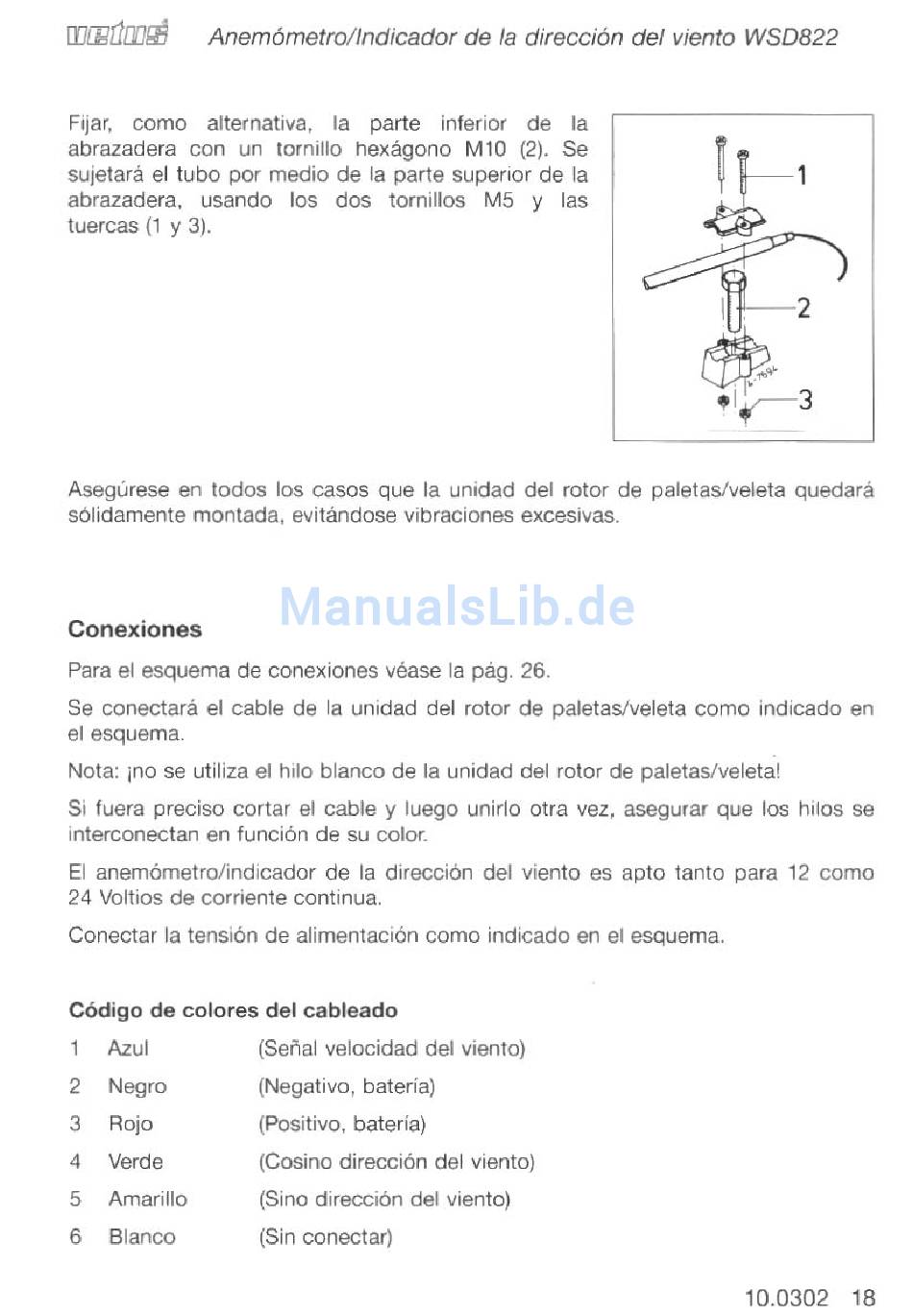

Vetus WSD822 Installationsanleitung Seite 19

[J]rnr1OD~ Anemometro/lndicador
de la direccion del viento WSD822
Fijar, como alternativa, la parte inferior de la
abrazadera con un tornillo hexagono M10 (2). Se
sujetara el tubo por media de la parte superior de la
abrazadera, usando los dos tornillos MS y las
tuercas (1 y 3).
Asegurese en todos los casos que la unidad del rotor de paletas/veleta quedara
solidamente montada, evitandose vibraciones excesivas.
Conexiones
Para el esquema de conexiones vease la pag. 26.
Se conectara el cable de la unidad del rotor de paletas/veleta como indicado en
el esquema.
Nota: jno se utiliza el hila blanco de la unidad del rotor de paletas/veleta!
Si fuera precise cortar el cable y luego unirlo otra vez, asegurar que los hilos se
interconectan en funcion de su color.
El anemometro/indicador de la direccion del viento es apto tanto para 12 como
24 Voltios de corriente continua.
Conectar la tension de alimentacion como indicado en el esquema.
C6digo de colores del cableado
1 Azul (Serial velocidad del viento)
2 Negro (Negativo, baterra)
3 Rojo (Positivo, baterra)
4 Verde (Cosino direccion del viento)
S Amarillo (Sino direccion del viento)
6 Blanco (Sin conectar)
10.0302 18
