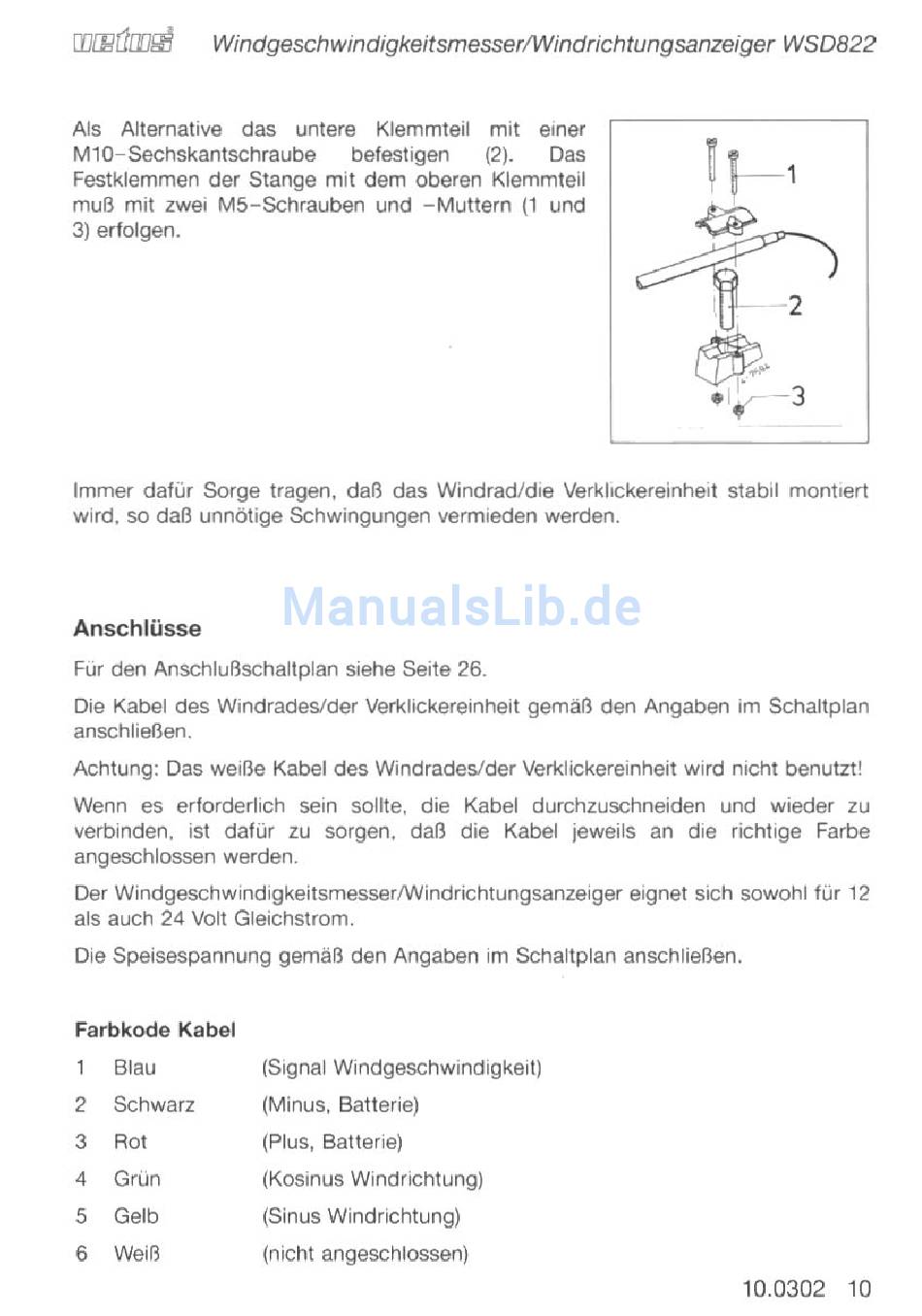

[IJrnr1OD~ Windgeschwindigkeitsmesser/Windrichtungsanzeiger
WSD822
Als Alternative das untere Klemmteil mit einer
M10-Sechskantschraube befestigen (2). Das
Festklemmen der Stange mit dem oberen Klemmteil
muB mit zwei M5-Schrauben und -Muttern (1 und
3) erfolgen.
Immer dafUr Sorge tragen, daB das Windrad/die Verklickereinheit stabil montiert
wird, so daB unnotige Schwingungen vermieden werden.
Anschlusse
FOrden AnschluBschaltplan siehe Seite 26.
Die Kabel des Windrades/der Verklickereinheit gemaB den Angaben im Schaltplan
anschlieBen.
Achtung: Das weiBe Kabel des Windrades/der Verklickereinheit wird nicht benutzt!
Wenn es erforderlich sein sollte, die Kabel durchzuschneiden und wieder zu
verbinden, ist dafUr zu sorgen, daB die Kabel jeweils an die richtige Farbe
angeschlossen werden.
Der Windgeschwindigkeitsmesser/Windrichtungsanzeiger eignet sich sowohl fUr 12
als auch 24 Volt Gleichstrom.
Die Speisespannung gemaB den Angaben im Schaltplan anschlieBen.
Farbkode Kabel
1 Blau
2 Schwarz
3 Rot
4 GrOn
5 Gelb
6 WeiB
(Signal Windgeschwindigkeit)
(Minus, Batterie)
(Plus, Batterie)
(Kosinus Windrichtung)
(Sinus Windrichtung)
(nicht angeschlossen)
10.0302 10
