Anemometre/Girouette
WSD822

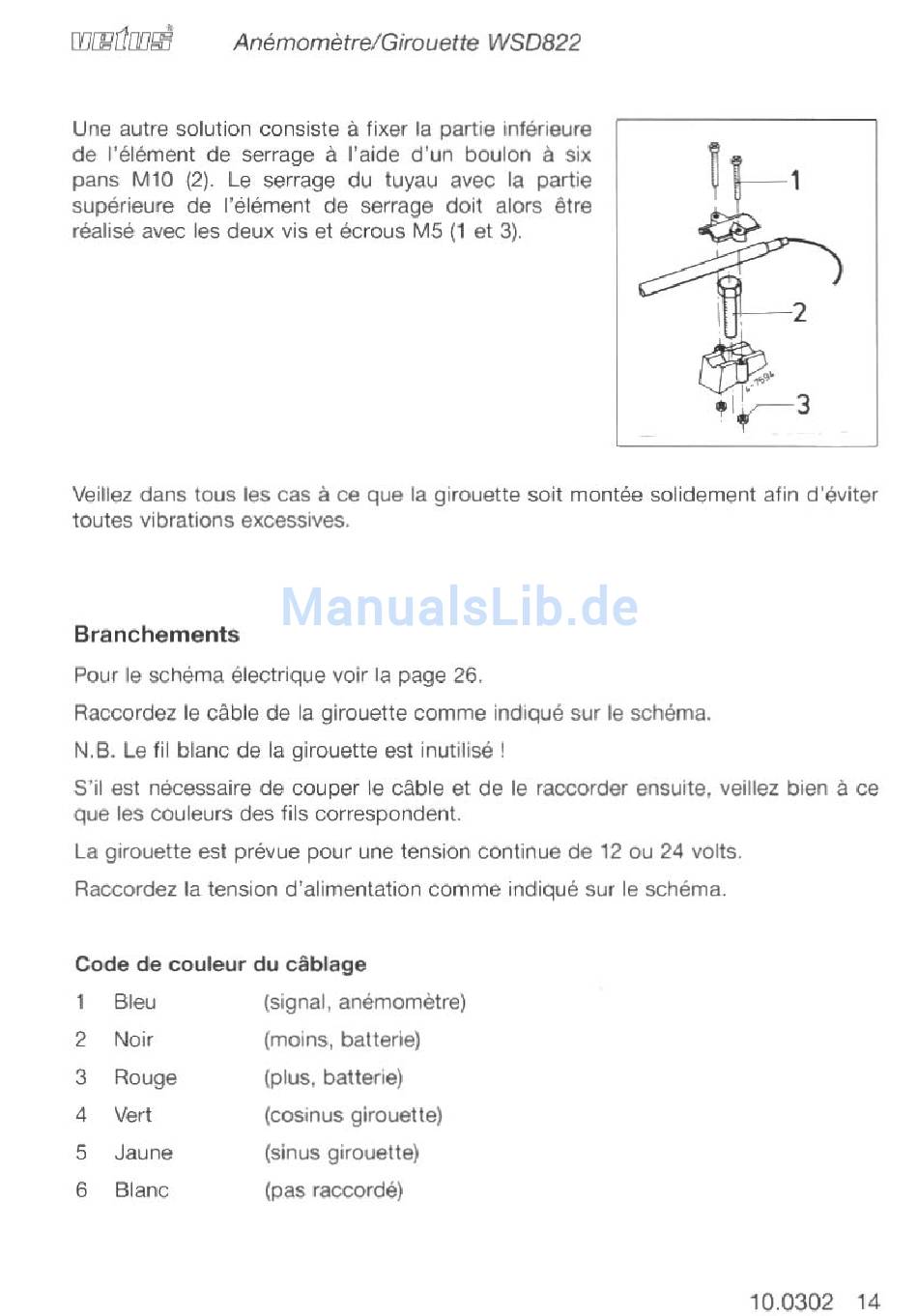

Une autre solution consiste a fixer la partie infEkieure
de l'elE3ment de serrage a I'aide d'un boulon a six
pans M10 (2). Le serrage du tuyau avec la partie
superieure de I'element de serrage do it alors etre
realise avec les deux vis et ecrous MS (1 et 3).
Veillez dans tous les cas a ce que la girouette soit montee solidement afin d'eviter
toutes vibrations excessives.
Branchements
Pour le schema electrique voir la page 26.
Raccordez le cable de la girouette comme indique sur le schema.
N.B. Le fil blanc de la girouette est inutilise !
S'il est necessaire de couper le cable et de le raccorder ensuite, veillez bien a ce
que les couleurs des fils correspondent.
La girouette est prevue pour une tension continue de 12 ou 24 volts.
Raccordez la tension d'alimentation comme indique sur le schema.
Code de couleur du cablage
1 Bleu (signal, anemometre)
2 Noir (moins, batterie)
3 Rouge (plus, batterie)
4 Vert (cosinus girouette)
S Jaune (sinus girouette)
6 Blanc (pas raccorde)
10.0302 14
