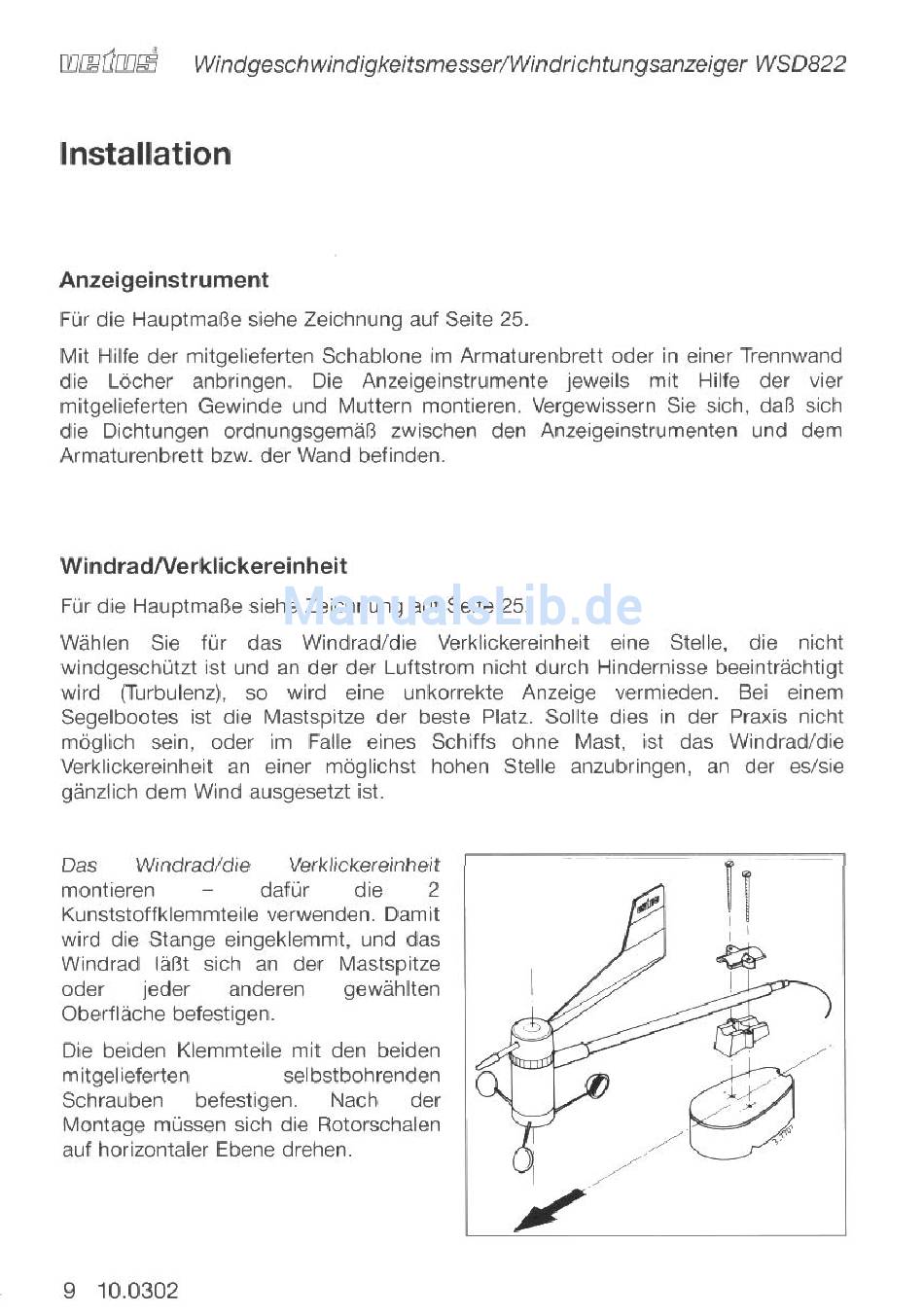

Windgeschwindigkeitsmesser/Windrichtungsanzeiger
WSD822
Installation
Anzeigeinstrument
Fur die HauptmaBe siehe Zeichnung auf Seite 25.
Mit Hilfe der mitgelieferten Schablone im Armaturenbrett oder in einer Trennwand
die Lecher anbringen. Die Anzeigeinstrumente jeweils mit Hilfe der vier
mitgelieferten Gewinde und Muttern montieren. Vergewissern Sie sich, daB sich
die Dichtungen ordnungsgemaB zwischen den Anzeigeinstrumenten und dem
Armaturenbrett bzw. der Wand befinden.
WindradNerklickereinheit
Fur die HauptmaBe siehe Zeichnung auf Seite 25.
Wahlen Sie fUr das Windrad/die Verklickereinheit eine Stelle, die nicht
windgeschOtzt ist und an der der Luftstrom nicht durch Hindernisse beeintrachtigt
wird (Turbulenz), so wird eine unkorrekte Anzeige vermieden. Bei einem
Segelbootes ist die Mastspitze der beste Platz. Sollte dies in der Praxis nicht
meglich sein, oder im Falle eines Schiffs ohne Mast, ist das Windrad/die
Verklickereinheit an einer meglichst hohen Stelle anzubringen, an der es/sie
ganzlich dem Wind ausgesetzt ist.
Das Windrad/die Verklickereinheit
montieren - dafUr die 2
Kunststoffklemmteile verwenden. Damit
wird die Stange eingeklemmt, und das
Windrad laBt sich an der Mastspitze
oder jeder anderen gewahlten
Oberflache befestigen.
Die beiden Klemmteile mit den beiden
mitgelieferten selbstbohrenden
Schrauben befestigen. Nach der
Montage mussen sich die Rotorschalen
auf horizontal er Ebene drehen.
9 10.0302
