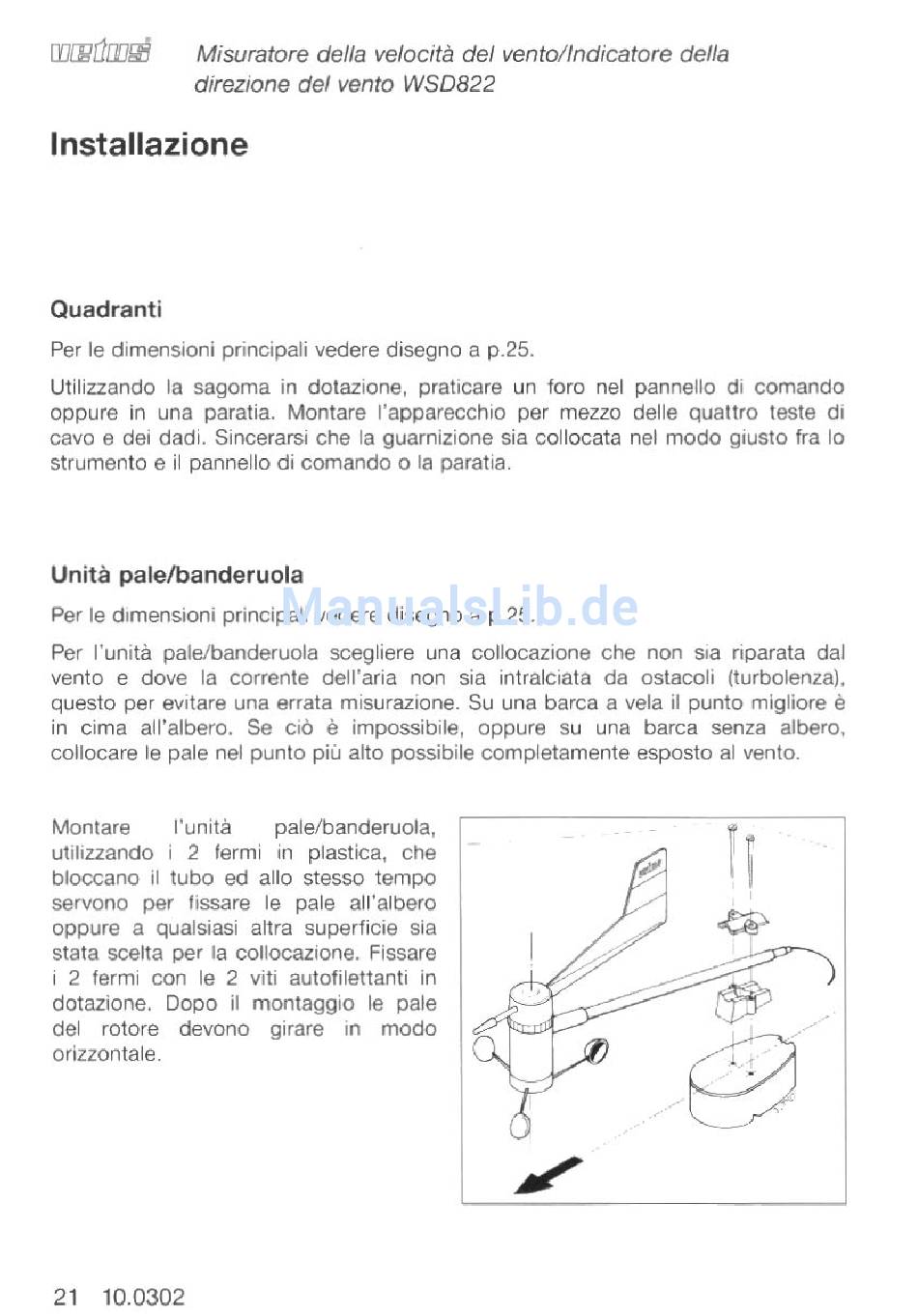

Misuratore della velocita del vento/lndicatore della
direzione del vento WSD822
Installazione
Quadranti
Per le dimensioni principali vedere disegno a p.25.
Utilizzando la sagoma in dotazione, praticare un foro nel pannello di comando
oppure in una paratia. Montare I'apparecchio per mezzo delle quattro teste di
cavo e dei dadi. Sincerarsi che la guarnizione sia collocata nel modo giusto fra 10
strumento e iI pannello di comando 0 la paratia.
Unita pale/banderuola
Per le dimensioni principali vedere disegno a p.25.
Per I'unita pale/banderuola scegliere una collocazione che non sia riparata dal
vento e dove la corrente dell'aria non sia intralciata da ostacoli (turbolenza),
questo per evitare una errata misurazione. Su una barca a vela il punto migliore e
in cima all'albero. Se cia e impossibile, oppure su una barca senza albero,
collocare le pale nel punto piu alto possibile completamente esposto al vento.
Montare I'unita pale/banderuola,
utilizzando i 2 fermi in plastica, che
bloccano il tubo ed allo stesso tempo
servono per fissare le pale all'albero
oppure a qualsiasi altra superficie sia
stata scelta per la collocazione. Fissare
i 2 fermi con le 2 viti autofilettanti in
dotazione. Dopo iI montaggio le pale
del rotore devono girare in modo
orizzontale.
21 10.0302
