Advanced Contact Technology

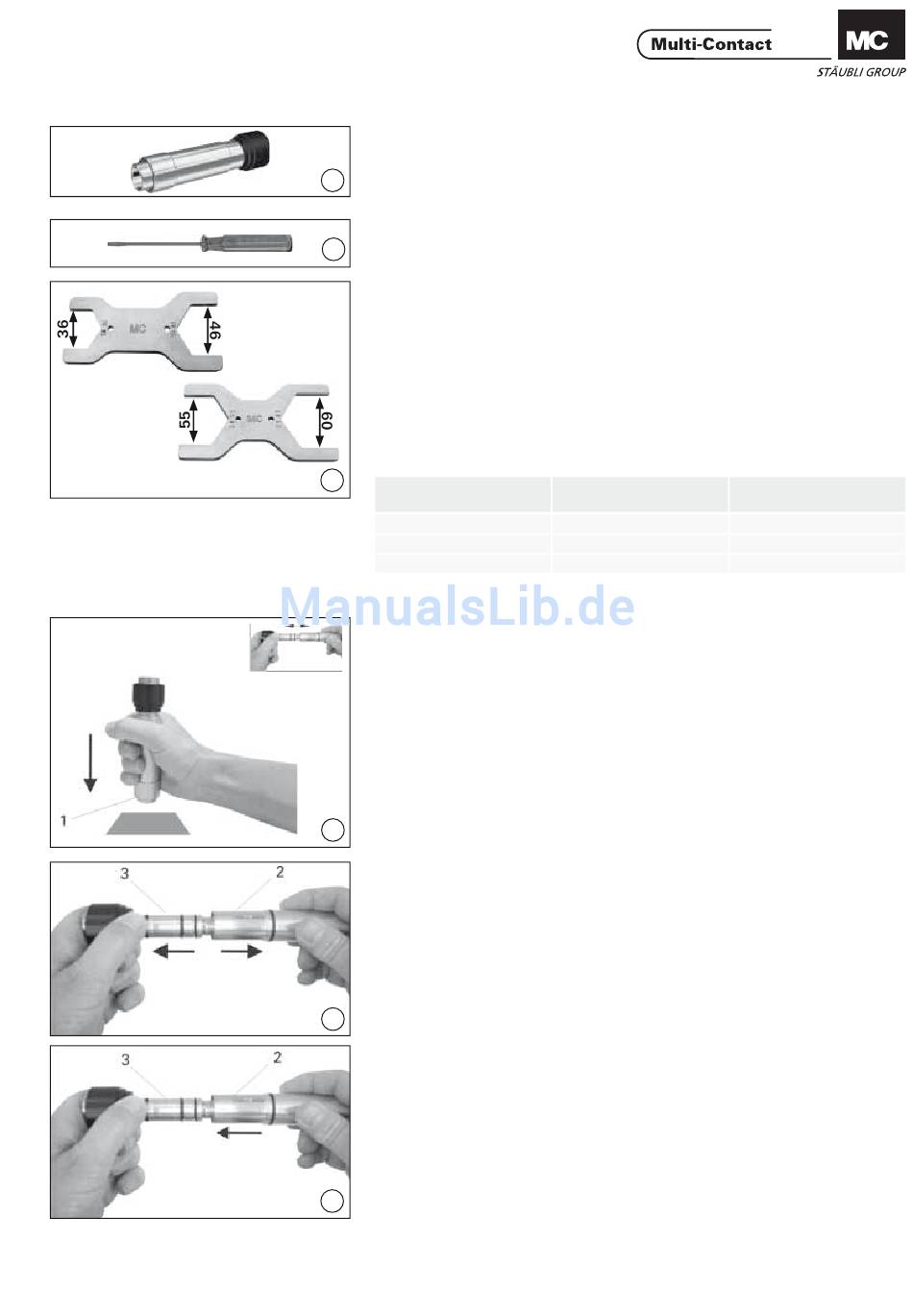

Notwendiges Werkzeug
(ill. 1)
WKZ16BV-NS-S
1
Bestell-Nr.: 15.0136
(ill. 2)
Schraubendreher Gr. 1
2
(ill. 3)
Montage-Werkzeuge für die Kabel-
verschraubungen gem. Tab. 1. (Diese
Werkzeuge werden empfohlen, um
ein Überdrehen der Gewinde mit her-
kömmlichen Werkzeugen vorzubeu-
gen. Um beim Anziehen oder Lösen
kontern zu können, werden jeweils 2
Werkzeuge benötigt).
Tab. 1
3
Kabelverschraubung
Cable gland
M40
M50
M50L
Demontage des Werkzeugs
(ill. 4)
Hülse 1 lösen und herausziehen.
4
(ill. 5)
Bolzen 3 und Hülse 2
auseinanderziehe n.
Montage des Werkzeugs
5
(ill. 6)
Hülse 2 auf den Bolzen 3 schieben
bis zum Anschlag an die schwarze
Kunststoffführung.
6
www.multi-contact.com
Tools required
(ill. 1)
WKZ16BV-NS-S
Order No.: 15.0136
(ill. 2)
Screwdriver size 1
(ill. 3)
Assembly tools for the cable glands
according to Tab. 1. (The use of
these tools instead of ordinary tools
is recommended in order to prevent
overtightening of the thread. 2 tools of
the specifi ed type are needed in order
to tighten or release the lock nut).
Montagewerkzeug
Assembly tool
GS36/46
GS55/60
GS55/60
Dismantling the tool
(ill. 4)
Release sleeve 1 and pull it out.
(ill. 5)
Withdraw pin 3 from sleeve 2.
Assembling the tool
(ill. 6)
Slide sleeve 2 onto pin 3 until it
touches the black plastic guide.
Bestell-Nr.
Order No.
15.0134
15.0135
15.0135
3 / 8
