Advanced Contact Technology
A
B
Tab. 3
Leiterquerschnitt
Conductor cross section
50mm² / 70mm²
95mm² / 120mm²
150mm² / 185mm²
240mm²

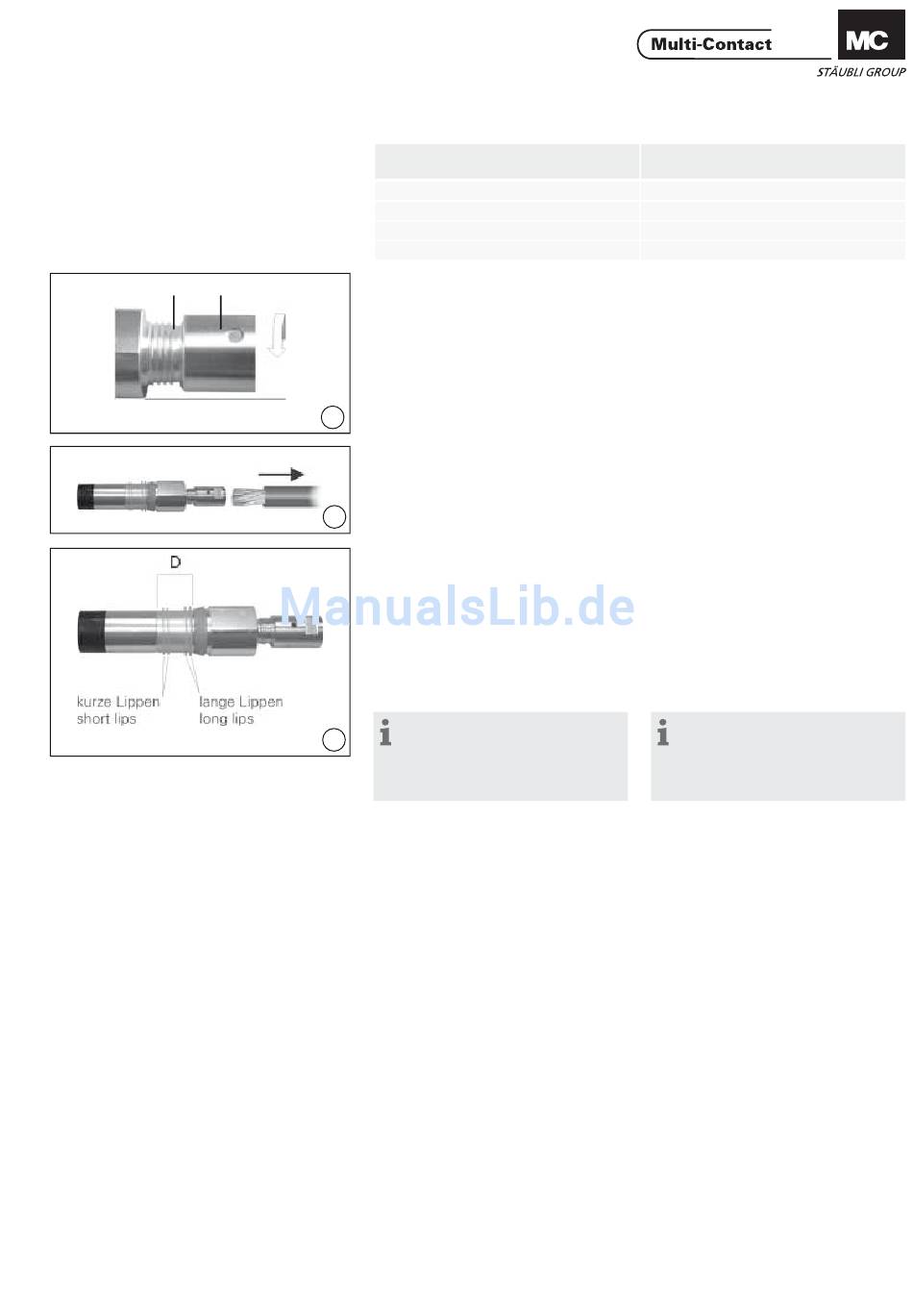

(ill. 23)
AxiClamp-Hülse B herausdrehen bis
der Einstich A sichtbar wird.
23
(ill. 24)
Leitung herausziehen
24
(ill. 25)
Position der Dichtung D prüfen. Beim
Montieren oder Verschieben muss die
Dichtung gerollt (nicht geschoben)
werden. Kein Gleitmittel verwenden.
Lippen der Dichtung auf Beschä-
digung prüfen und gegebenenfalls
auswechseln. Typ DR16BV-NS-A,
Bestell.-Nr. 15.5369
Hinweis:
25
Montage des Kontakteinsatzes
KBT16BV siehe
Montageanleitung MA063,
www.multi-contact.com
www.multi-contact.com
Schlüsselweite
Key size
16mm
22mm
27mm
28mm
(ill. 23)
Open the AxiClamp sleeve until the
groove A is visible.
(ill. 24)
Pull-out the cable
(ill. 25)
Check position of the seal D. When
installing or moving the seal, it must
be rolled. Use no lubricants. Check
lips of seal for damage and replace if
necessary. Type DR16BV-NS-A,
Order No. 15.5369.
Note:
Installing the contact insert
KBT16BV see assembly
instructions MA063,
www.multi-contact.com
7 / 8
