Advanced Contact Technology
K
3
1
6 / 8

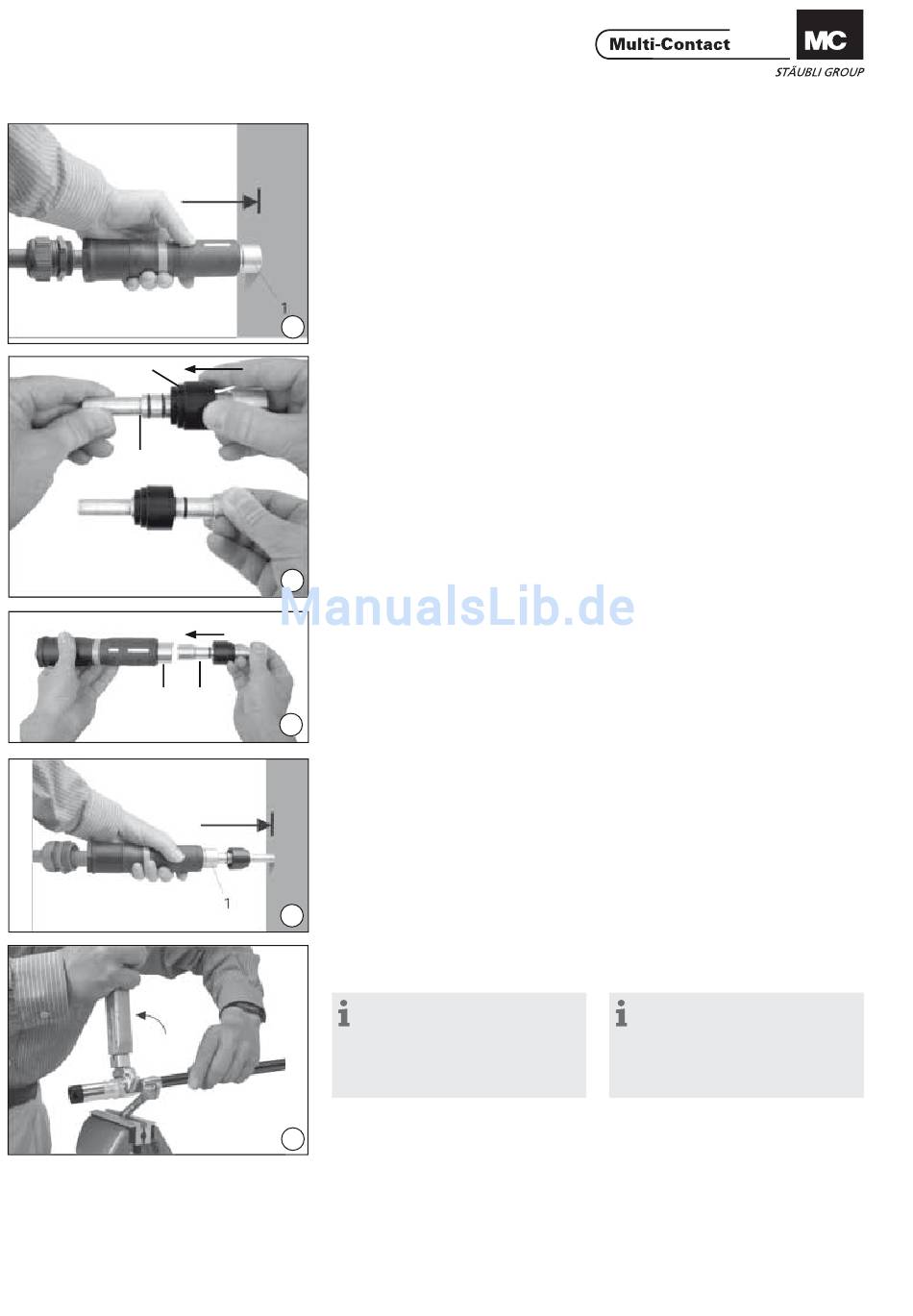

(ill. 18)
Gegen eine harte Unterlage drücken
bis Hülse 1 hörbar einrastet.
18
(ill. 19)
Kunststoffführung K des Bolzens 3
zwischen die beiden O-Ringe schie-
ben.
19
(ill. 20)
Bolzen 3 mit dem dickeren Teil voraus
in Hülse 1 schieben.
3
20
(ill. 21)
Gegen eine harte Unterlage drücken
bis der Kontakteinsatz entriegelt wird,
beziehungsweise das schwarze Kunst-
stoffteil an der Hülse 1 anschlägt.
21
(ill. 22)
AxiClamp-Hülse lösen.
Hinweis:
Den erforderlichen Gabelschlüssel
(siehe Tab. 3) in einen Schraubstock
spannen und mit einem Gabelschlüs-
sel SW27 den Kontakteinsatz von der
AxiClamp Hülse lösen.
22
(ill. 18)
Press against a hard surface until
sleeve 1 is heard to engage.
(ill. 19)
Push plastic guide K of the pin 3 be-
tween the two O-rings.
(ill. 20)
Push pin 3 into the sleeve 1, thicker
end fi rst.
(ill. 21)
Press against a hard surface until the
contact insert is unlocked or the black
plastic part comes into contact with
the sleeve 1.
(ill. 22)
Unscrew the AxiClamp sleeve.
wrench (see tab. 3) in a vice and
use an open ended wrench A/F27
to open the AxiClamp sleeve of the
contact insert.
www.multi-contact.com
Note:
Clamp the respective open-ended
