Advanced Contact Technology

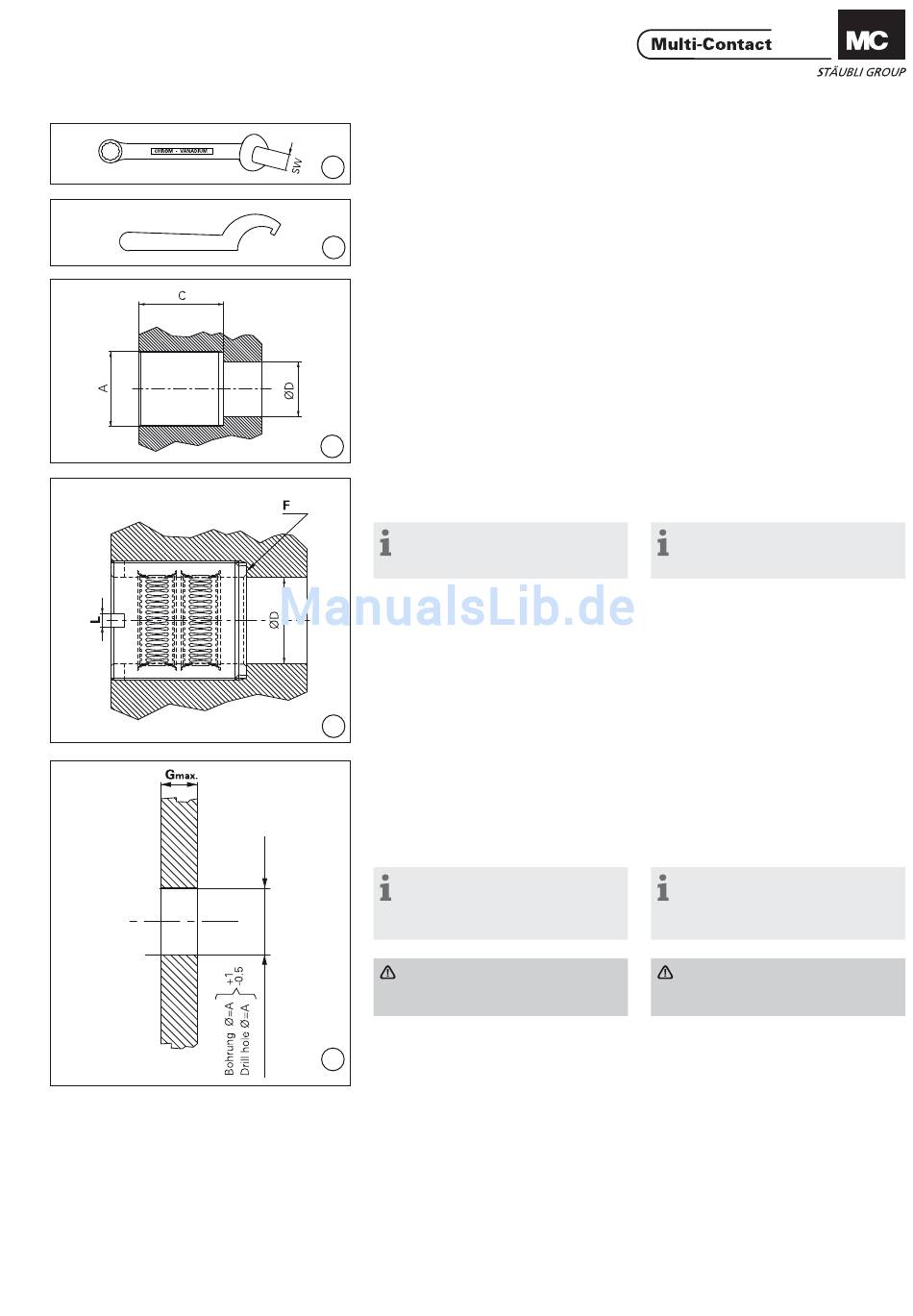

Notwendiges Werkzeug

(ill. 1)
1
Gabelschlüssel Schlüsselweite SW
(siehe Tab. 1, Seite 5/8).
(ill. 2)
Hakenschlüssel, Ø-Bereich (siehe Tab. 1,
2
Seite 5/8.) Drehmomentschlüssel, siehe
Seite 6/8.
Montage in Kontaktblock mit
Innengewinde
Vorbereiten des
Kontaktblockes
(ill. 3)
Gewinde A (siehe Tab. 1, Seite 5/8)
muss nach Toleranz 6G (ISO965)
3
gefertigt sein. Gewindetiefe C siehe
Tab. 1, Seite 5/8). Gewinde muss eine
saubere und korrosionsfreie Oberfl ä-
che aufweisen.
Hinweis:
Oberfl äche galvanisch versilbern.
Schichtdicke: 6μm
Gewinde mit Schmiermittel (Klüber-
lectric KR44-402-50ML, Bestell-Nr.
1)
73.1056)
leicht einfetten. Bohrung D
nur notwendig, wenn durchgesteckt
wird.

Vorbereiten der Buchse

Korrekter Einbau der Kontaktlamellen
4
optisch kontrollieren. Gewinde muss
eine saubere und schlagfreie Oberfl ä-
che aufweisen.

Montage der Buchse

(ill. 4)
Buchse in Kontaktblock einschrauben
bis zur Anschlagfl äche F.
Hinweis:
Einschrauben der Buchse kann mit
einfachem Hilfsmittel erfolgen (z.B.
Flacheisen), siehe Seite 6/8.
Achtung
Anzugsdrehmoment einhalten
(siehe Tab. 2, Seite 6/8).
Montage in Stromschienen
mit Durchgangsbohrung
5
Buchse wird in eine Durchgangs-
bohrung eingebaut.

Vorbereitung der Stromschiene

(ill. 5)
Die Bohrung Ø A (siehe Tab. 1, Seite
5/8) muss gratfrei sein. Max. Strom-
schienendicke Gmax. (siehe Tab. 1,
Seite 5/8). Schienenoberfl äche muss
im Klemmbereich sauber und korro-
sionsfrei sein.
1)
Bei Firma Multi-Contact ab Lager erhältlich,
siehe Katalog 1 Powerline.
www.multi-contact.com

Tools required

(ill. 1)
Open-end spanner A/F (see Tab. 1,
page 5/8).
(ill. 2)
Hook key, Ø-range (see Tab. 1, page 5/8)
Torque wrench, see page 6/8.
Assembly in contact block
with internal thread

Preparation of contacts block

(ill. 3)
Threads A (see Tab. 1, page 5/8) must
be cut to tolerance 6G. (ISO965).
Thread depth C: (see Tab. 1, page 5/8).
Threads must have a clean, corrosion-
free surface.
Note:
Electro-plate surface with silver.
Plating thickness: 6μm
Coat threads with a little contact
grease (Klüberlectric KR44-402-50ML,
1)
order 73.1056)
. Hole D required for
through-plugging only.

Socket preparation

Check multilams visually for correct
installation. Thread surfaces must be
clean and free of imperfections.

Socket mounting

(ill. 4)
Screw socket into contact block up to
stop surface F.
Note:
Socket can be screwed in with
simple auxiliary tools, e.g. a fl at iron
plate, see page 6/8.
Attention
Observe tightening torque (see
Tab. 2, page 6/8).
Installation in busbars with
through hole
Socket to be installed in a through
hole.

Busbar preparation

(ill. 5)
Bore Ø A (see Tab. 1, page 5/8) must
be free of burrs. Max. busbar thick-
ness Gmax. (see Tab. 1, page 5/8).
Busbar surface must be clean and
corrosion-free in the connection area.
1)
Articles available from Multi-Contact stock, see
catalogue 1 Powerline.
3 / 8
