Montage Des Kontakteinsatzes Für Kst16Bv; Installing The Contact Insert For Kst16Bv - Multi-Contact MA043 Montageanleitung

Advanced Contact Technology
3 K
S 3
S
6 / 12

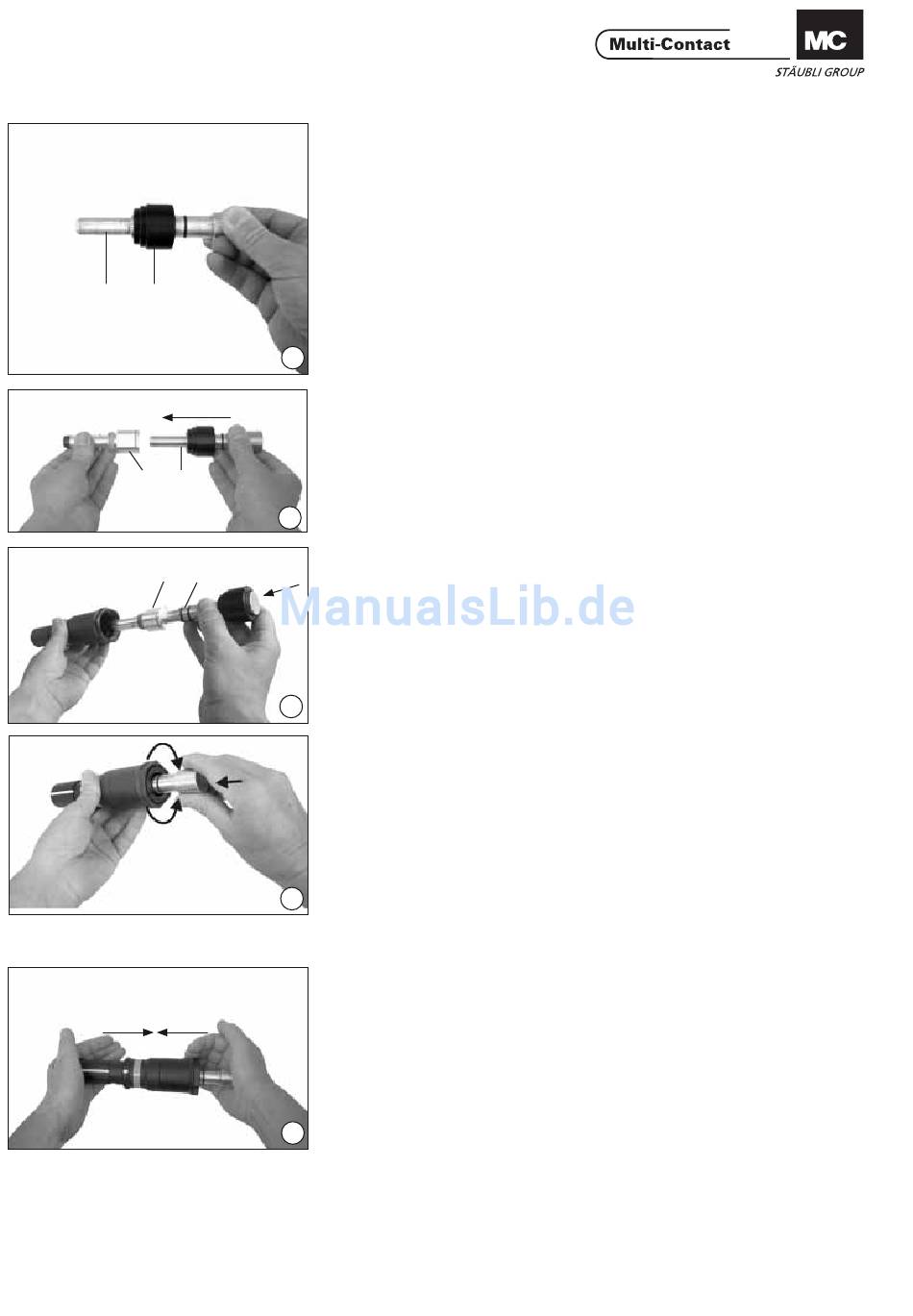

Montage des Kontakteinsat-
zes für KST16BV
(ill. 16)
Kunststoffführung K des Bolzens 3
zwischen die beiden O-Ringe schie-
ben.
16
(ill. 17)
Bolzen 3 in den Kontakteinsatz S
stecken.
17
(ill. 18)
Kontakteinsatz S mit Bolzen 3 von der
3
Anschlussseite her in die KST-Isolation
einführen.
18
18
(ill. 19)
Am Bolzen drehen und gleichzeitig
drücken bis der Kontakteinsatz in die
Führungen der Schlüsselweite der
KST-Isolation fällt.
19
(ill. 20)
Zusammendrücken bis der Kontaktein-
satz hörbar einrastet.
20
Installing the contact insert
for KST16BV
(ill. 16)
Push the plastic guide K of the pin 3
between the two O-rings.
(ill. 17)
Insert pin 3 into the contact insert.
(ill. 18)
From the cable connecting side, push
contact insert S into the KST insula-
tion with pin 3.
(ill. 19)
Turn pin, pressing at the same time,
until the contact insert falls into the
guides of the opening in the KST
insulation.
(ill. 20)
Press together until the contact insert
is heard to engage.
