Advanced Contact Technology

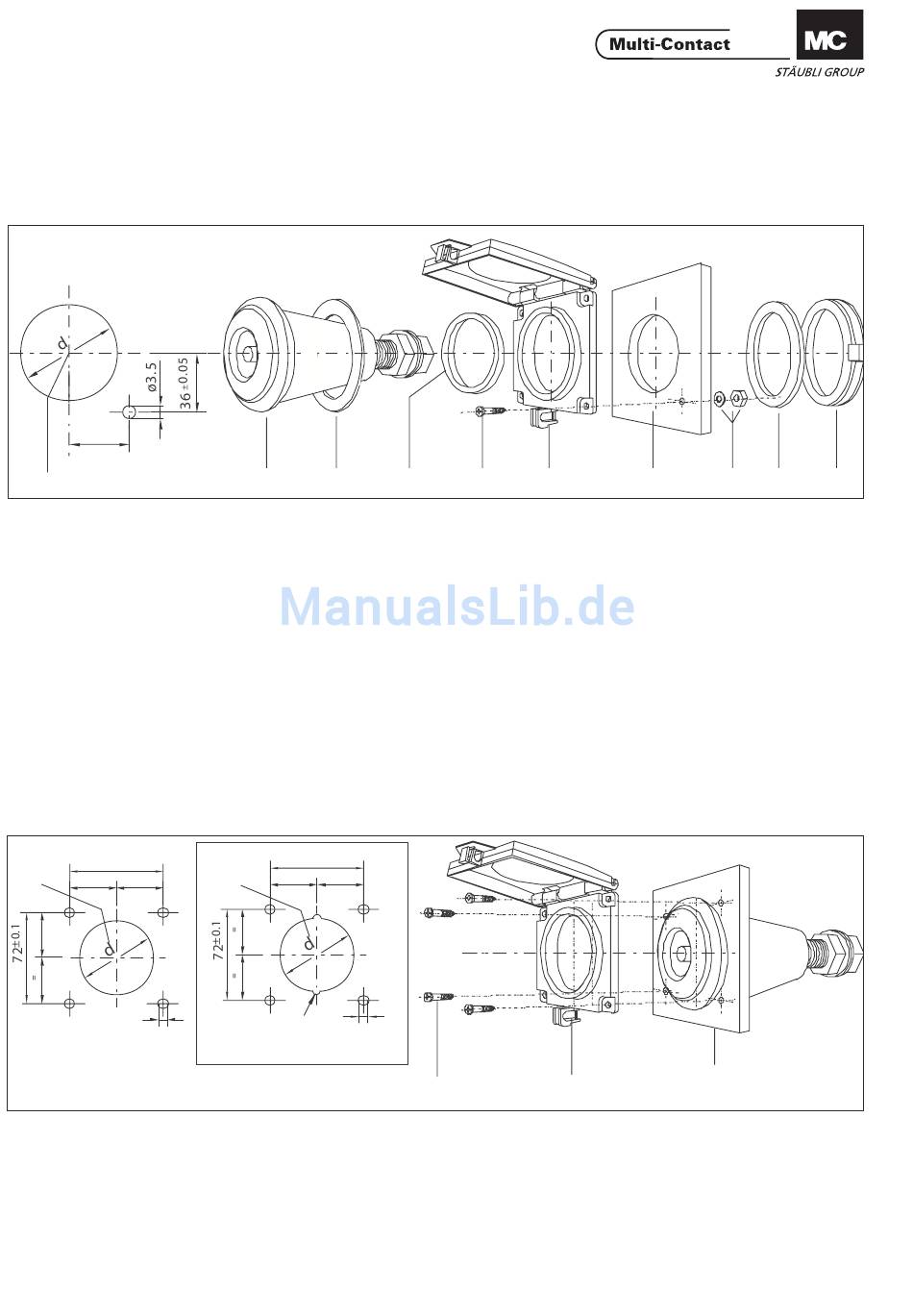

Montage-Variante Nr. 1
Mit Fixierung durch die Befestigungsmutter der Einbaudose
mit Adapter-Ring, und einer Verdrehschutz-Schraube (gilt nicht
für ID/S10BV-C...)
0.05
36
±
1
1. Mass d, gemäss Tab. 1, Seite 3 / 8 Einbaudose
2. Einbaudose
3. Flachdichtung
4. Adapter-Ring
5. Zylinderschraube M3
6. Schutzdeckel
7. Fronttafel
8. Mutter M3 + U-Scheibe
9. PUR-Ring
10. Ringmutter der Einbaudose
Montage-Variante Nr. 2
(für ID/...16BV-N..., ID/S10BV-C...)
Fixierung mit 4 selbstschneidenden Schrauben. Nachträgliche
Montage des Deckels möglich. Kein Adapter-Ring notwendig.
±0.1
72
1
=
=
±0.1
ø2.7
1. Mass d, gemäss Tab. 1, Seite 3 / 8
2. Selbstschneidende Schrauben M3
3. Schutzdeckel
4. Fronttafel mit Einbaudose
4 / 8
2
3
±0.1
72
1
=
=
R 3.5
±0.1
ø2.7
Mounting way Nr. 1
Mounted together with the ring nut of the receptacle with the
corresponding adapter ring and an anti-rotation screw (not
valid for ID/S10BV-C...)
4
5
6
1. Size d, according to Tab. 1, page 3 / 8
2. Receptacle
3. Flat sealing
4. Adapter ring
5. Screw M3
6. Protective cover
7. Front panel
8. Nut M3 + washer
9. PUR-ring
10. Ring nut of the receptacle
Mounting way Nr. 2
(for ID/...16BV-N..., ID/S10BV-C...)
Fixation with 4 self-cutting screws. It is possible to assemble
the protective cover subsequently. Adapter rings not required.
2
3
1. Size d, accroding to Tab. 1, page 3 / 8
2. Self-cutting screws M3
3. Protective cover
4. Front panel with receptacle
www.multi-contact.com
7
8
9
4
10
