Advanced Contact Technology
~2
K
3

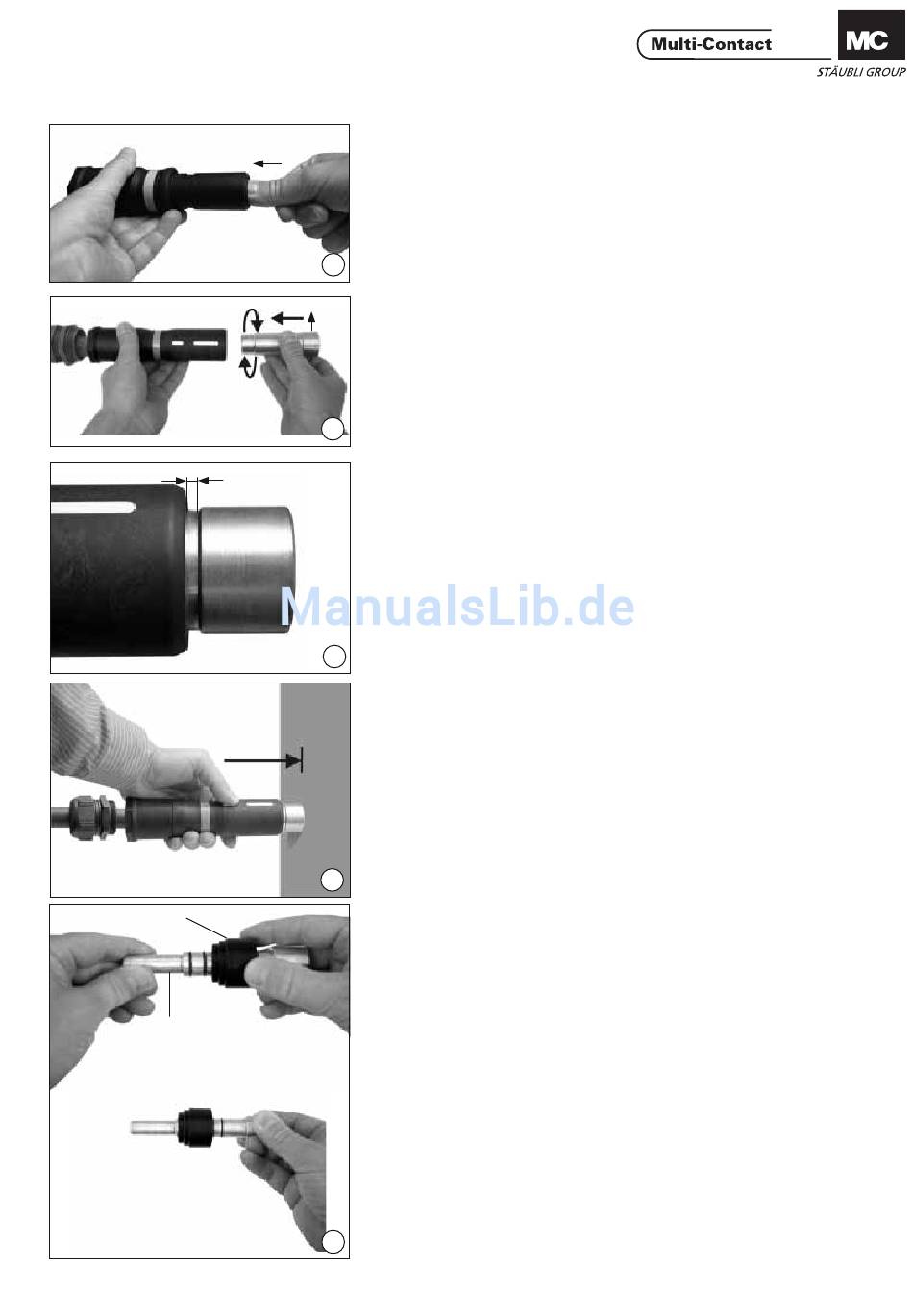

(ill. 21)
Durch Druck von vorne prüfen ob der
Kontakteinsatz eingerastet ist.
Leitungskonfektionierung, siehe
Montageanleitung MA042
21
Demontage des Kontaktein-
satzes für KBT16BV
(ill. 22)
Kabelverschraubung lösen und Hülse
1 steckseitig, schmale Seite voran, in
die KBT-Isolation mit einer Drehbe-
wegungbis zum Anschlag einführen.
Dabei ist ein Widerstand der Dichtung
spürbar.
22
(ill. 23)
Ein Abstand von ca. 2mm zwischen
Isolation und Hülsen-Absatz bestätigt,
dass die Hülse die Dichtung passiert
hat.
23
(ill. 24)
Gegen eine harte Unterlage drücken
bis Hülse 1 hörbar einrastet.
24
(ill. 25)
Kunststoffführung K des Bolzens 3
zwischen die beiden O-Ringe schie-
ben.
25
www.multi-contact.com
(ill. 21)
Apply pressure from the front to
check whether the contact insert has
engaged.
Cable assembly, see assembly
instructions MA042
Removing the contact insert
for KBT16BV
(ill. 22)
Unscrew cable gland and insert
sleeve, narrow end fi rst, as far as it
will go into the mating side of the KBT
insulation with a turning movement.
The resistance of the seal can be felt.
(ill. 23)
A distance of approximately 2mm be-
tween the insulation and the shoulder
of the sleeve confi rms that the sleeve
has passed through the seal.
(ill. 24)
Press against a hard surface until
sleeve 1 is heard to engage.
(ill. 25)
Push plastic guide of the pin 3 be-
tween the two O-rings.
7 / 12
