Advanced Contact Technology

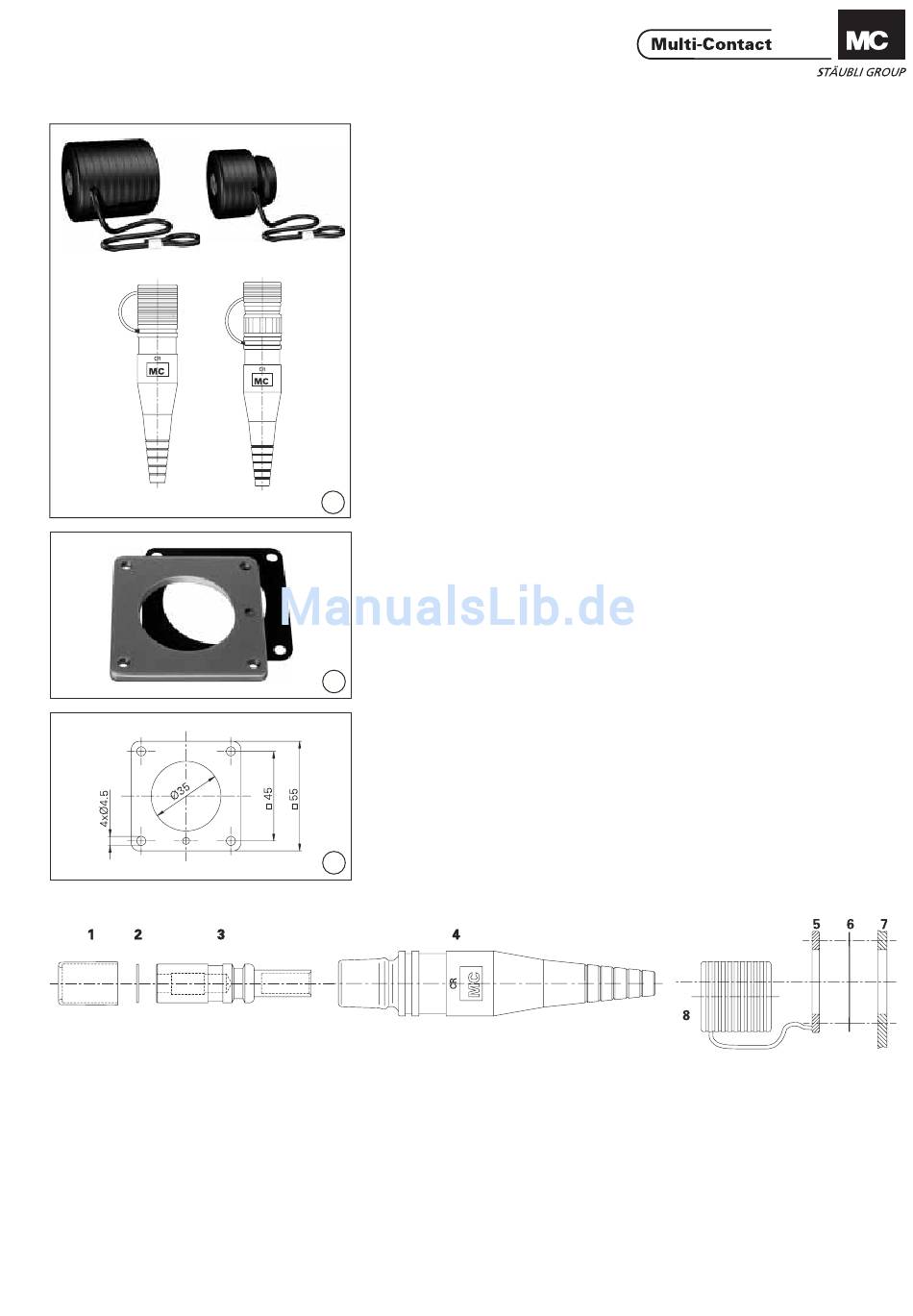

Montage der Schutzkappe

(ill. 13)
DBT-W/KBT,
Bestell-Nr.: 15.5010,
DST-W/KST,
Bestell-Nr. 15.5026
Mit Hilfe einer Rund-schnur können
die Schutzkappen unverlier-bar an den
Gummitüllen der Steckverbindung
oder am Befestigungsfl ansch HD-W
befestigt werden.

Montage der Halteplatte

13
HD-W
(ill. 14)
Halteplatte mit Dichtung HD-W,
Bestell-Nr.: 15.5000.
- Bohrungen gemäss Bohrplan aus-
führen (ill. 15).
- Halteplatte mit Form-dichtung an-
schrauben.
14
- Leitung durch die Zentralbohrung
ziehen und auf Länge L abisolieren
(siehe Tab.2).
- Gummitülle auf die Lei-tung schie-
ben und in der Halte-platte verrasten.
- Kontakteinsatz ancrimpen.
- Einsatz an der Leitung in die Tülle
15
ziehen bis sie fest einrastet.
1) Isolierhülse
2) Abdekscheibe (nur für 10mm)
3) Kontakteinsatz
4) Tülle
5) Halteplatte
6) Dichtung
7) Frontplatte, Wand
8) Schutzkappe
www.multi-contact.com
Protective cap mounting
(ill. 13)
DBT-W/KBT,
Order No.: 15.5010,
DST-W/KST,
Order No.: 15.5026
A cord can be used to attach the cap
to the connector's rubber sleeve or to
mounting fl ange HD-W to keep it from
getting lost.
Mounting plate HD-W
(ill. 14)
Mounting plate with gasket HD-W,
Order No.: 15.5000.
- Drill holes to suit layout (ill. 15).
- Screw on mounting plate with
gasket.
- Draw conductor through centre hole
and strip to length L (see Tab.2).
- Shift rubber sleeve over conductor
and snap it into mounting plate
- Crimp on the contact insert.
- Pull insert on conductor into sleeve
until it enga-ges solidly.
1) Insulating sleeve
2) Protecting washer (for 10mm Ø only)
3) Contact insert
4) Rubber sleeve (housing)
5) Flange plate
6) Gasket
7) Panel, wall
8) Protecting cover
5 / 8
