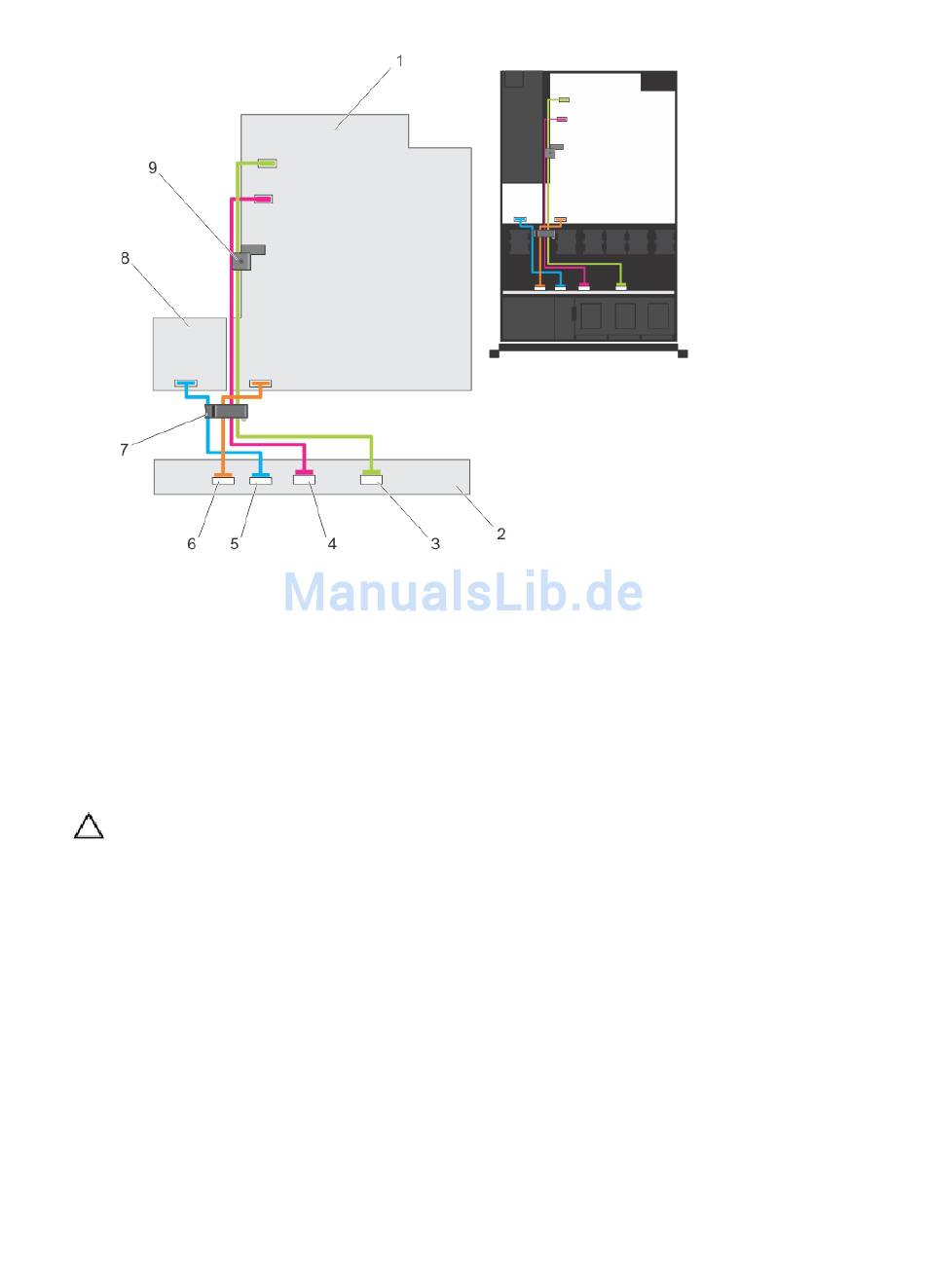

Abbildung 52. Diagramm zur Kabelführung – Rückwandplatine für acht Festplatten
1.
Systemplatine
2.
Festplattenrückwandplatine
3.
Anschluss für SAS-B-Kabel
4.
Anschluss für SAS-A-Kabel
5.
Stromkabelanschluss
Installieren der Festplattenrückwandplatine
VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt
werden. Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der
jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder
telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell
genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die
Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
1.
Orientieren Sie sich an den Haken unten im Gehäuse, um die Festplattenrückwandplatine auszurichten.
2.
Schieben Sie die Festplattenrückwandplatine nach unten, bis die Freigabelaschen einrasten.
3.
Schließen Sie die SAS/SATA/SSD-Daten, Signal- und Stromkabel an die Rückwandplatine an.
4.
Installieren Sie die Festplattenlaufwerke an den ursprünglichen Positionen.
5.
Schließen Sie das System.
6.
Schließen Sie das System wieder an das Stromnetz an und schalten Sie das System sowie alle angeschlossenen
Peripheriegeräte ein.
7.
Installieren Sie gegebenenfalls die Frontverkleidung.
96
6.
Signalkabelanschluss
7.
Kabelführungsklemme
8.
Stromverteilungsplatine
9.
Kabelhalteklemme
