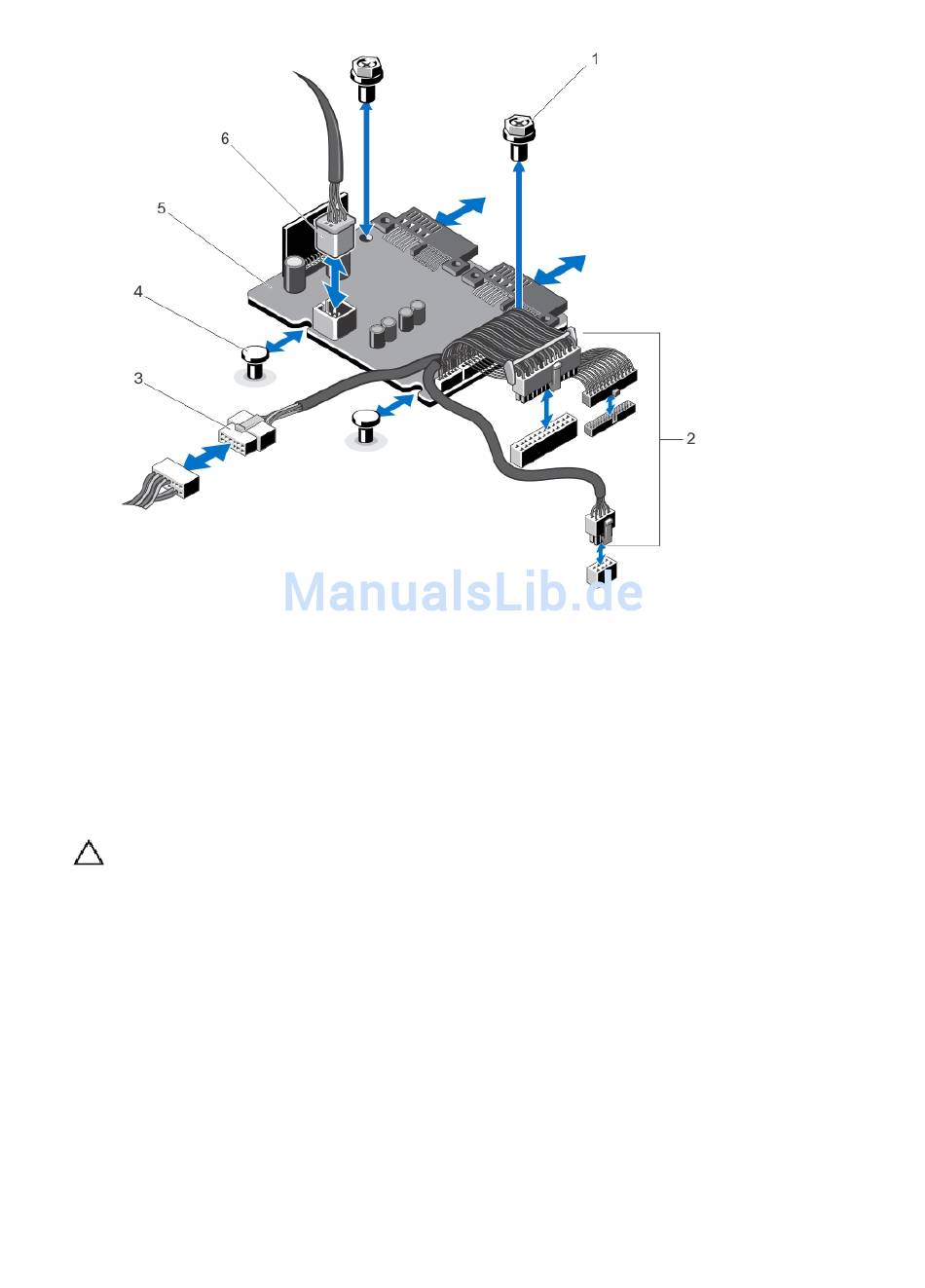

Abbildung 60. Stromverteilungsplatine entfernen und installieren
1.
Schrauben (2)
2.
Stromkabel zur Systemplatine (3)
3.
Stromkabel zur Festplattenrückwandplatine
4.
Abstandshalter (2)
Installieren der Stromverteilungsplatine
VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt
werden. Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der
jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder
telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell
genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die
Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
1.
Richten Sie Stromverteilungsplatine an den Abstandhaltern am Gehäuse aus.
2.
Installieren Sie die beiden Schrauben, mit denen die Stromverteilungsplatine am Gehäuse befestigt wird.
3.
Verbinden Sie die Stromverteilerkabel zur Systemplatine und zum Lüfterkabelanschluss mit der
Stromverteilungsplatine.
4.
Installieren Sie die Abdeckung für die Stromverteilungsplatine.
5.
Schließen Sie das System.
5.
Stromverteilungsplatine
6.
Lüfterkabelanschluss
107
