NIC-Anzeigecodes

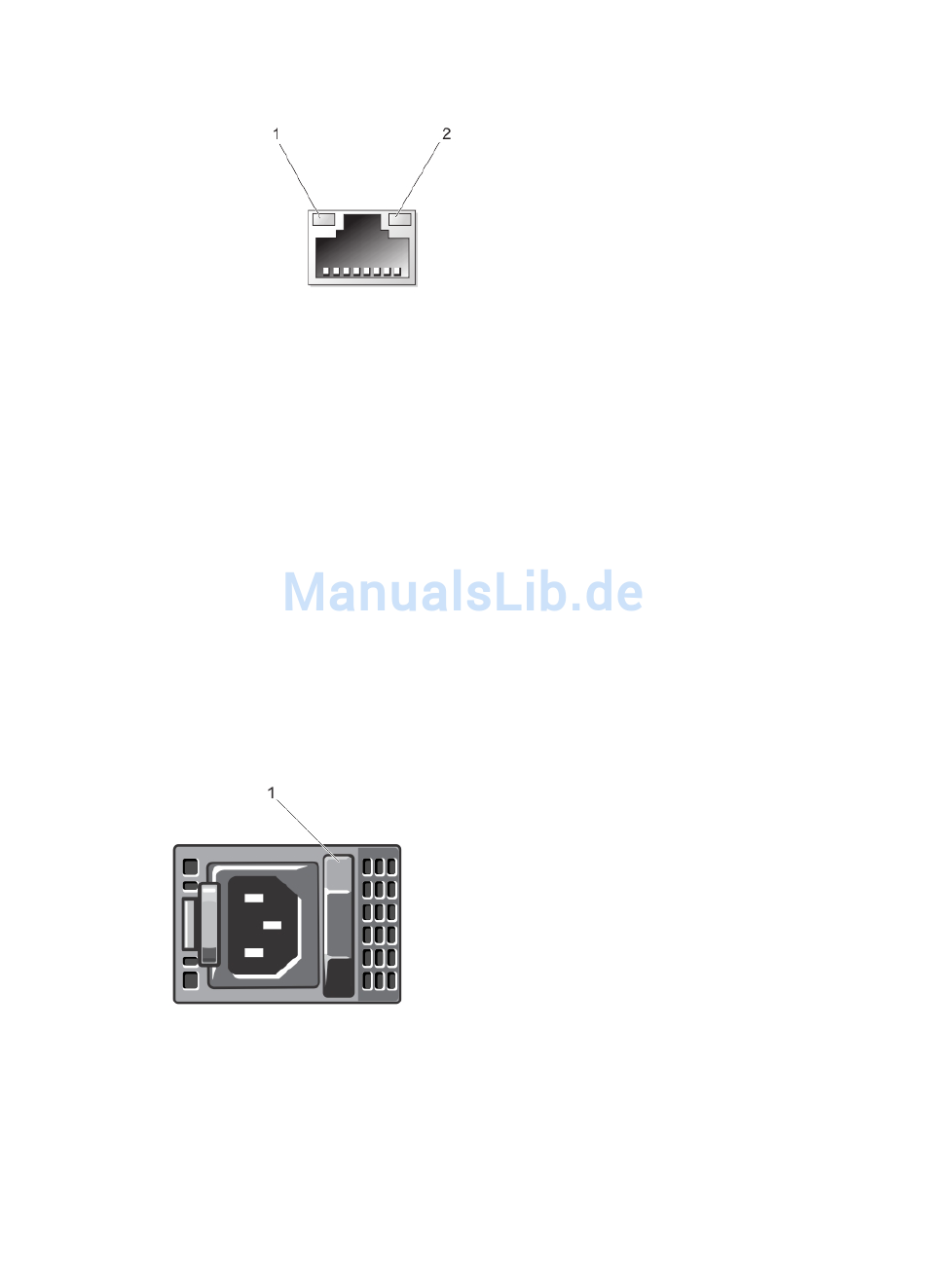

Abbildung 8. NIC-Anzeige
1.
Verbindungsanzeige
2.
Aktivitätsanzeige
Anzeige
Anzeigecode
Verbindungsanzeige
Der NIC ist nicht mit dem Netzwerk verbunden.
und Aktivitätsanzeige
leuchten nicht
Verbindungsanzeige
Der NIC ist mit einem gültigen Netzwerk bei seiner maximalen Port-Geschwindigkeit (1 oder 10
leuchtet grün
GBit/s) verbunden.
Verbindungsanzeige
Der NIC ist mit einem gültigen Netzwerk bei weniger als seiner maximalen Port-
leuchtet gelb
Geschwindigkeit verbunden.
Aktivitätsanzeige
Netzwerkdaten werden gesendet oder empfangen.
blinkt grün
Betriebsanzeigecodes
Jedes Netzteil besitzt einen glasähnlichen Leuchtgriff, der anzeigt, ob Strom anliegt oder ein Stromausfall vorliegt.
Abbildung 9. Netzteil-Statusanzeige
1.
Netzteil-Statusanzeige
20
