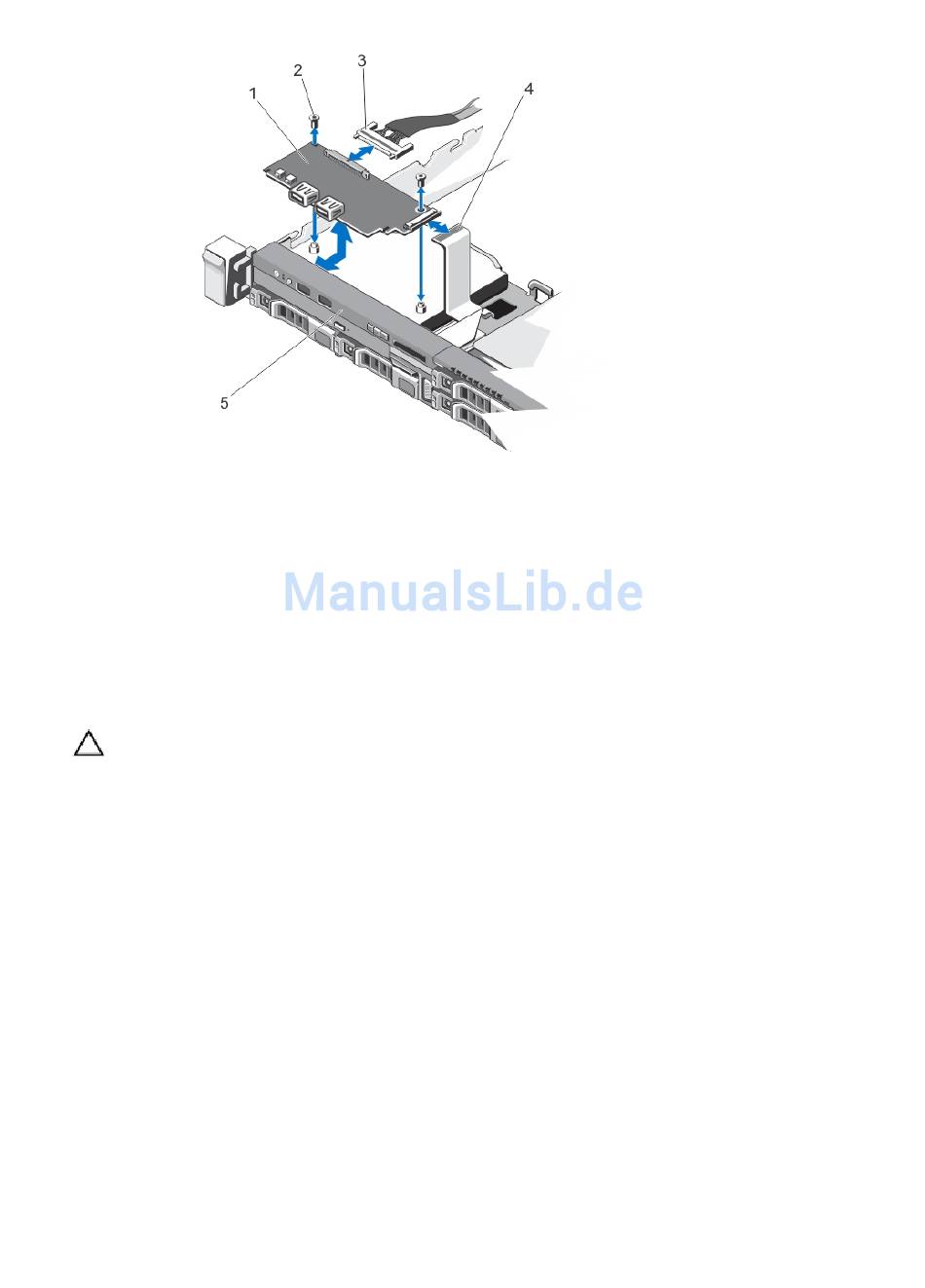

Abbildung 57. Bedienfeldmodul entfernen und installieren – System mit 2,5-Zoll-Festplatten
1.
Bedienfeldmodul
2.
Schrauben (2)
3.
Anschlusskabel des Bedienfeldmoduls
Installieren des Bedienfeldmoduls
VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt
werden. Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der
jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder
telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell
genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die
Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
1.
Bei einem System mit verkabelten 3,5-Zoll-Festplatten:
a) Führen Sie das LED-Display in den Steckplatz im Gehäuse ein.
b) Befestigen Sie das LED-Display mit den Schrauben.
2.
Führen Sie das Bedienfeldmodul in den Steckplatz im Gehäuse ein und richten Sie die beiden Schraublöcher am
Bedienfeldmodul an den entsprechenden Öffnungen im Gehäuse aus.
3.
Befestigen Sie das Bedienfeldmodul mit den Schrauben.
4.
Verbinden Sie sämtliche vorgesehenen Kabel mit dem Bedienfeldmodul.
5.
Schließen Sie das System.
6.
Installieren Sie das Bedienfeld.
7.
Schließen Sie das System sowie die Peripheriegeräte wieder an das Stromnetz an und schalten Sie sie ein.
8.
Installieren Sie gegebenenfalls die Frontverkleidung.
102
4.
LCD-Anschlusskabel
5.
Bedienfeld
