VGA-Modul
ANMERKUNG: Nur das 8-Laufwerkssystem verfügt über ein VGA-Modul auf der Frontblende.
Entfernen des VGA-Moduls
VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt
werden. Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der
jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder
telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell
genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die
Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
ANMERKUNG: Diese Vorgehensweise gilt nur für das System mit 8 Laufwerken.
1.
Entfernen Sie gegebenenfalls die Frontverkleidung.
2.
Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. Trennen Sie das System von der
Netzstromsteckdose und den Peripheriegeräten.
3.
Öffnen Sie das System.
VORSICHT: Der Display-Modul-Anschluss ist ein ZIF-Anschluss (Zero Insertion Force, Einbau ohne
Kraftaufwand). Stellen Sie sicher, dass die Verriegelungsklammer auf dem Anschluss vor der Entfernung und
Einführung gelöst ist. Die Verriegelungsklammer muss nach der Einführung eingerastet sein.
4.
Trennen Sie das Anzeigemodulkabel von der Bedienfeldplatine.
5.
Entfernen Sie das Bedienfeld.
6.
Trennen Sie das Kabel des VGA-Moduls vom VGA-Modul.
7.
Entfernen Sie mit einem Kreuzschlitzschraubendreher der Größe 2 die Schraube, mit der das VGA-Modul am
Gehäuse befestigt ist.
8.
Ziehen Sie das VGA-Modul aus dem Gehäuse.

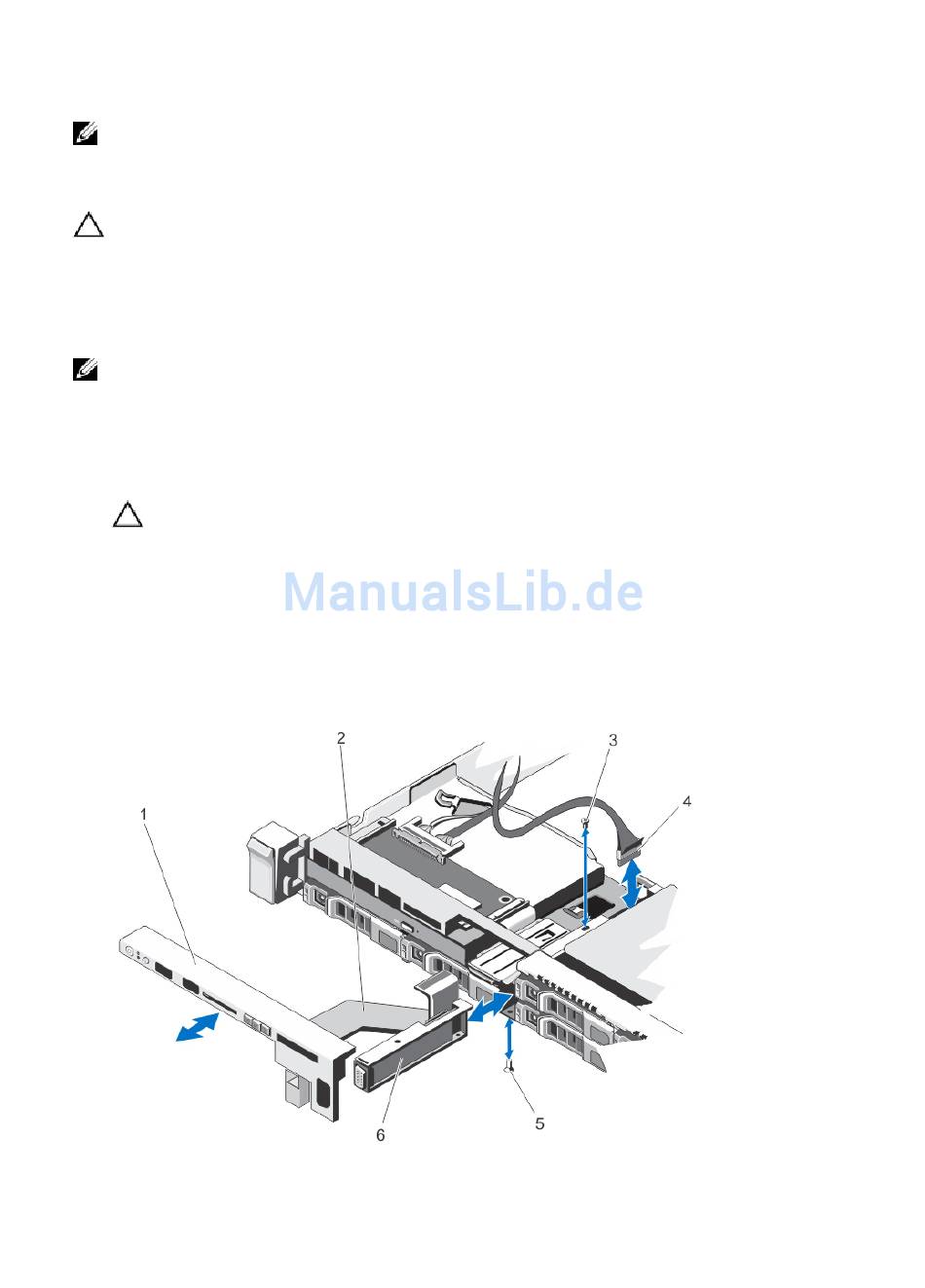

Abbildung 58. VGA-Modul entfernen und installieren
103
