Laufwerkstatusanzeig
Zustand
emuster (nur RAID)
Blinkt grün, gelb und
Vorausgesagter Laufwerksausfall
erlischt
Blinkt gelb, viermal
Laufwerk ausgefallen
pro Sekunde
Blinkt grün, langsam
Laufwerk wird neu aufgebaut
Stetig grün
Laufwerk online
Blinkt drei Sekunden
Wiederaufbau abgebrochen
grün, drei Sekunden
gelb und ist sechs
Sekunden aus.
Funktionen und Anzeigen auf der Rückseite

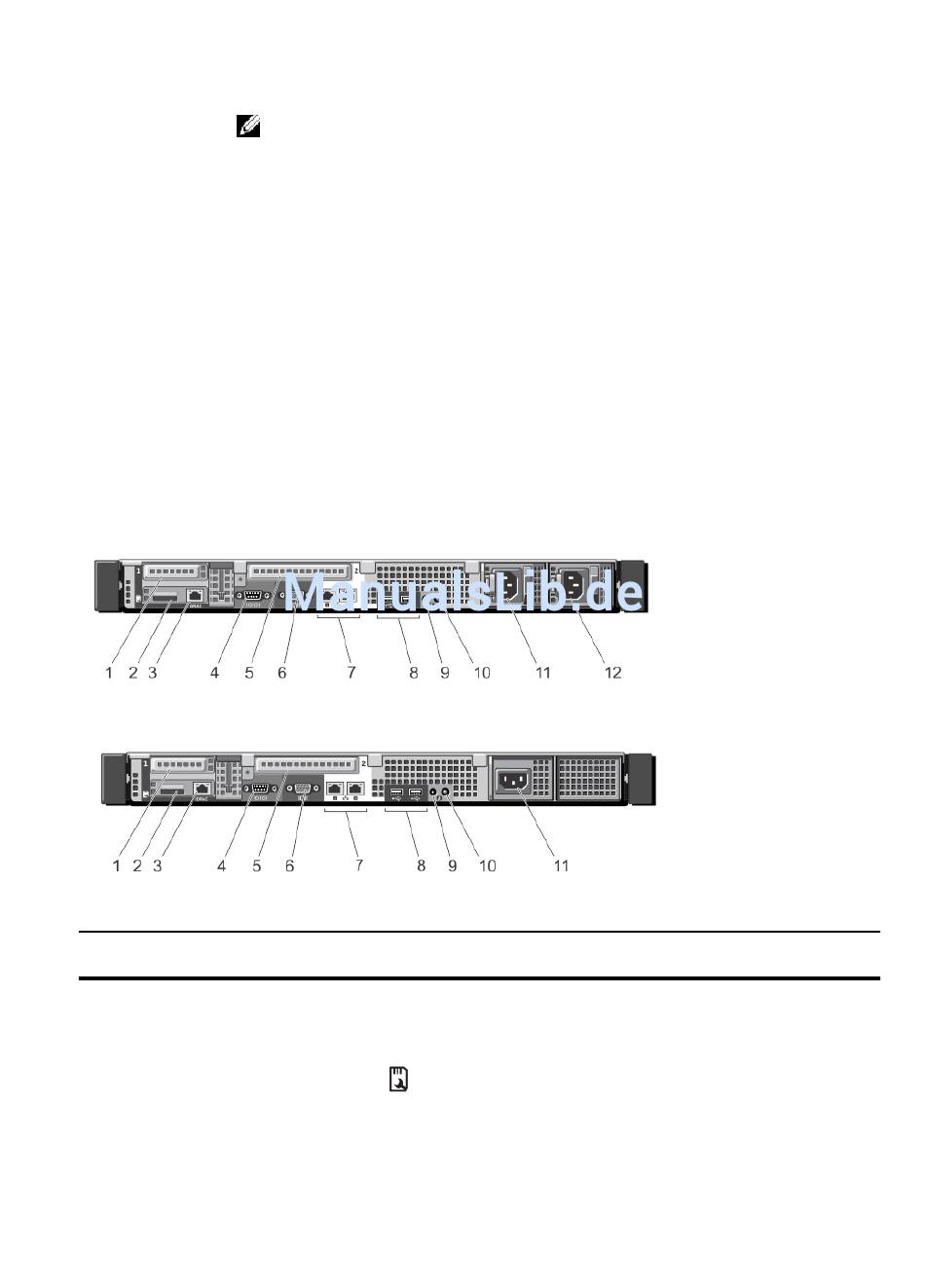

Abbildung 6. Merkmale und Anzeigen auf der Rückseite (mit redundanten Netzteilen)
Abbildung 7. Merkmale und Anzeigen auf der Rückseite (mit einem nicht redundanten Netzteil)
Element
Anzeige, Taste oder
Anschluss
1
PCIe-
Erweiterungskartensteckpla
tz 1
2
Steckplatz für vFlash-
Medienkarte
3
iDRAC-Anschluss (optional)
18
ANMERKUNG: Die Laufwerksstatusanzeige bleibt aus, bis alle Laufwerke nach dem
Einschalten des Systems initialisiert sind. Während dieser Zeit können keine Laufwerke
hinzugefügt oder entfernt werden.
Symbol
Beschreibung
Ermöglicht das Anschließen einer PCI-Express-
Erweiterungskarte mit Low-Profile-Formfaktor.
Ermöglicht das Einsetzen einer optionalen vFlash-
Medienkarte.
Dedizierte Verwaltungsschnittstelle auf der iDRAC-Port-
Karte.
