VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder
anderen Komponenten an.

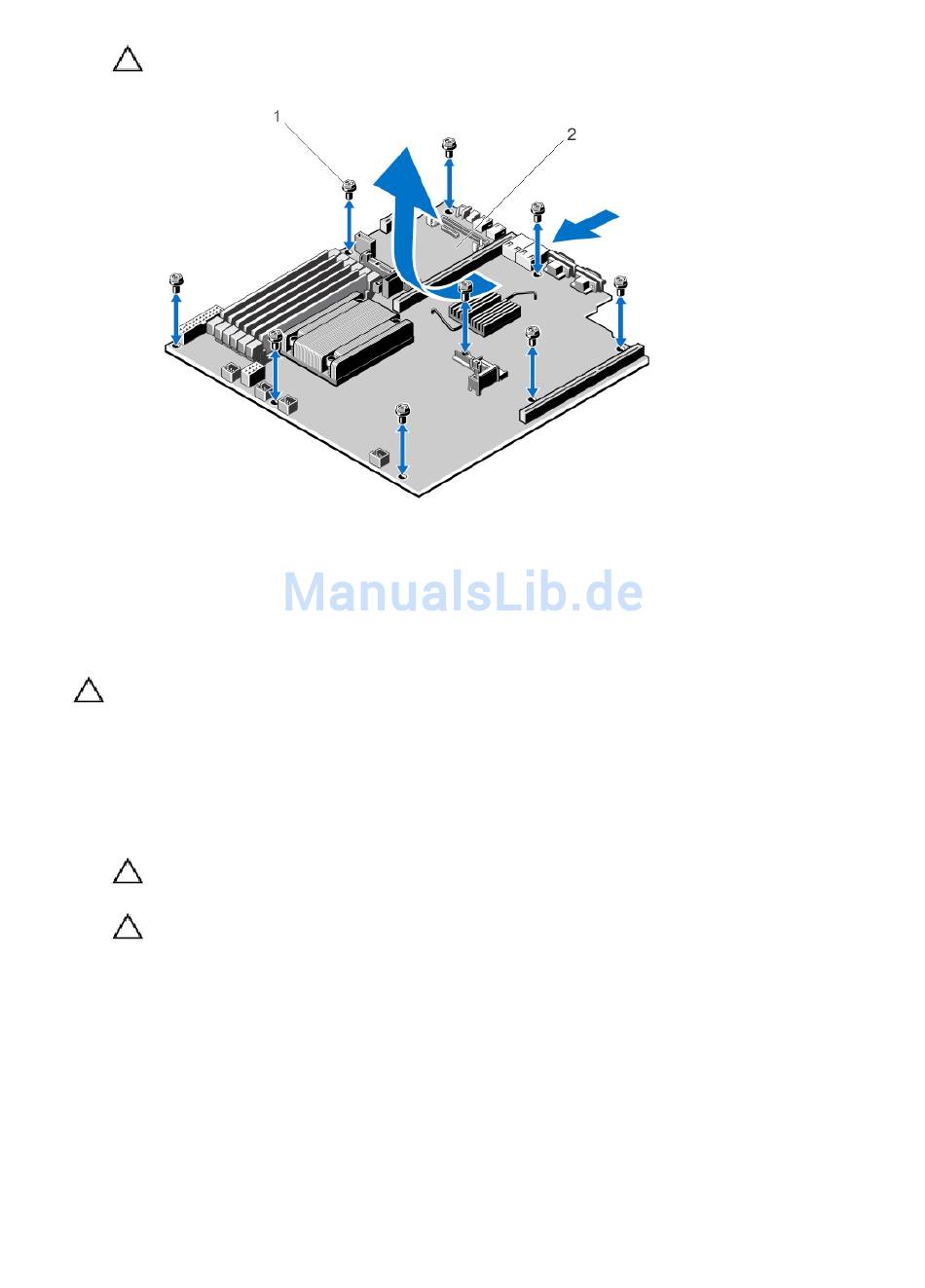

Abbildung 61. Systemplatine entfernen und installieren
1.
Schrauben (9)
2.
Systemplatine
Installieren der Systemplatine
VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt
werden. Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der
jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder
telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell
genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die
Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
1.
Nehmen Sie die neue Systemplatinenbaugruppe aus der Verpackung.
VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder
anderen Komponenten an.
VORSICHT: Stellen Sie sicher, dass Sie die Systemidentifikationstaste beim Absenken der Systemplatine in
das Gehäuse nicht beschädigen.
2.
Fassen Sie die Systemplatine an den Rändern an und halten Sie sie in Richtung der Gehäuserückseite.
3.
Senken Sie die Systemplatine in das Gehäuse ab, bis einerseits die Anschlüsse auf der Rückseite der
Systemplatine an den Schlitzen in der Rückwand des Gehäuses und andererseits die Schraublöcher der
Systemplatine an den Abstandshaltern des Gehäuses ausgerichtet sind.
4.
Installieren Sie die neun Schrauben, mit denen die Systemplatine am Gehäuse befestigt wird.
5.
Installieren Sie die folgenden Komponenten:
a) Internes Zweifach-SD-Modul
b) Kühlkörper/Kühlkörperplatzhalter und Prozessor/Prozessorplatzhalter
c) Erweiterungskarten-Riser
109
Werbung
Inhaltsverzeichnis
Fehlerbehebung
