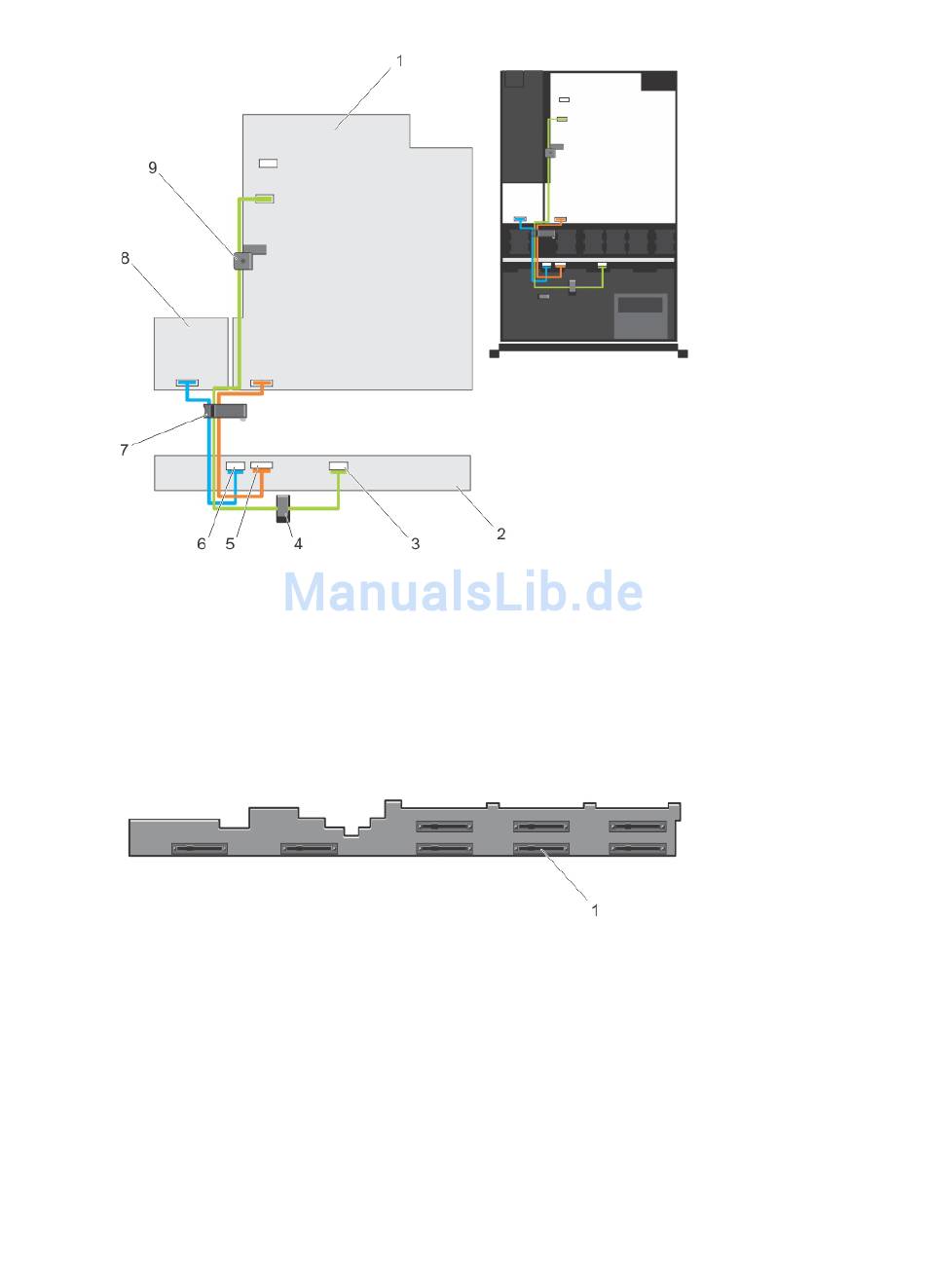

Abbildung 48. Diagramm zur Kabelführung – Rückwandplatine für vier Festplatten
1. Systemplatine
2. Festplattenrückwandplatine
3. SAS-Kabelanschluss
4. Kabelführung
5. Signalkabelanschluss
Abbildung 49. Vorderansicht der Rückwandplatine für acht Festplatten
1. Festplattenanschlüsse (8)
94
6. Stromkabelanschluss
7. Kabelführungsklemme
8. Stromverteilungsplatine
9. Kabelhalteklemme
