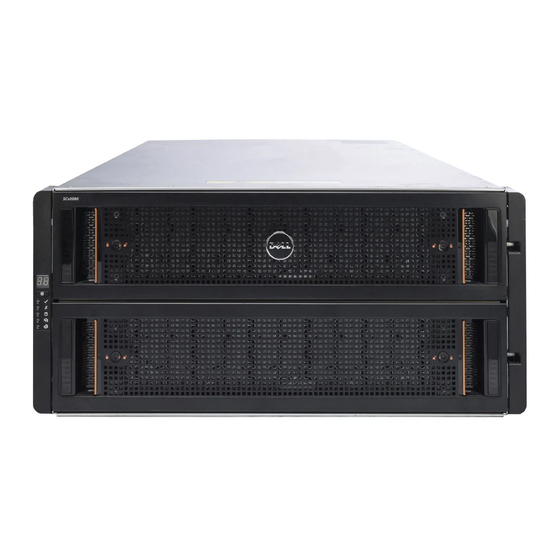

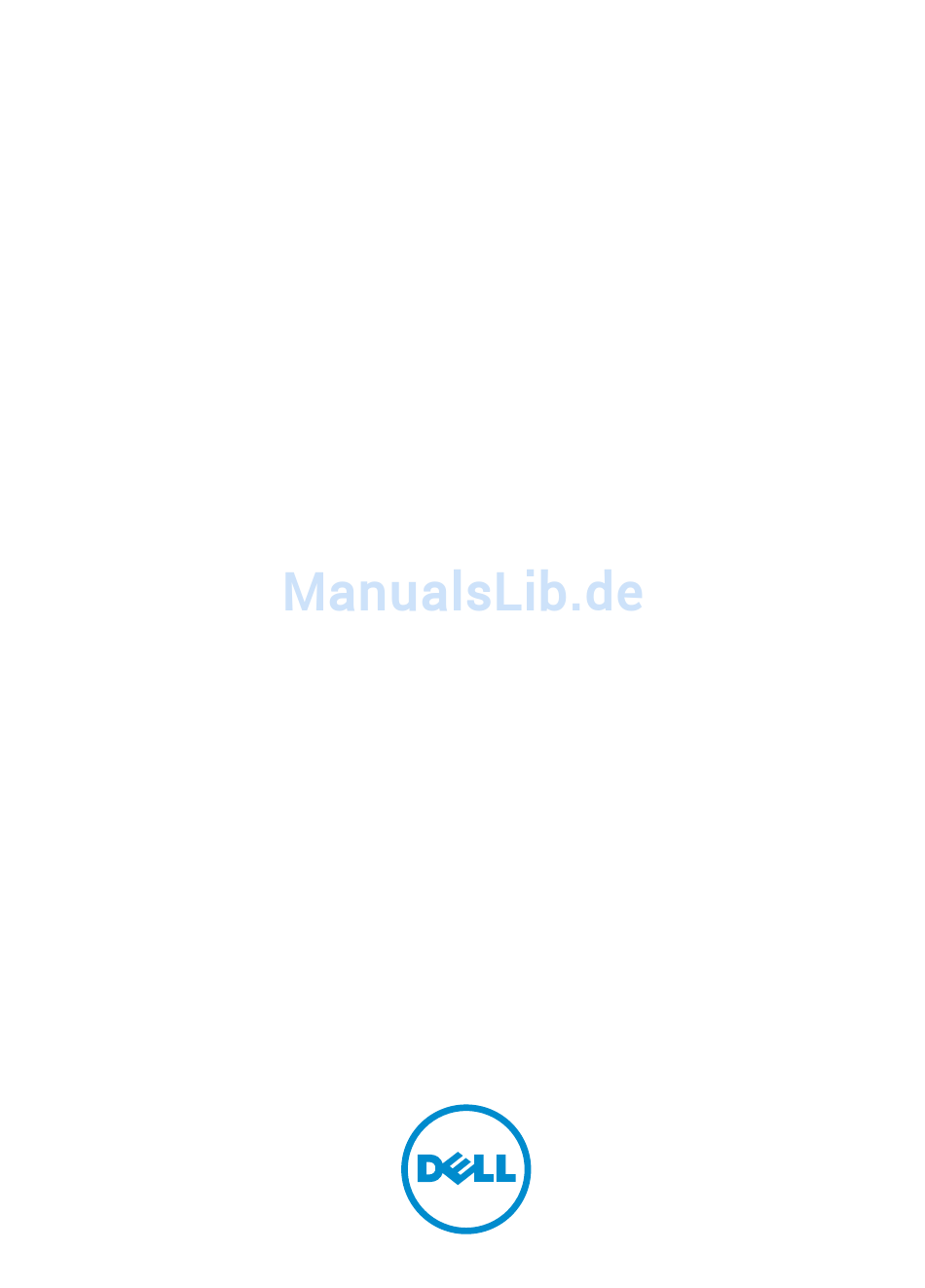

- Seite 1 Dell Storage Center Speichersystem SCv2080 Benutzerhandbuch Vorschriftenmodell: E11J Vorschriftentyp: E11J001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
© 2016 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/oder anderen Geltungsbereichen. Alle anderen in diesem Dokument genannten Marken und Handelsbezeichnungen sind möglicherweise Marken der entsprechenden... -
Seite 3: Inhaltsverzeichnis
1 Wissenswertes über das Speichersystem SCv2080........7 .............. 7 Überwachung und Diagnose des Speichersystem SCv2080 ....................7 Speichersystem SCv2080-Hardware ........7 Speichersystem SCv2080 – Merkmale und Anzeigen auf der Vorderseite ........10 Anzeigen und Funktionen der Rückseite des Speichersystem SCv2080 ...................18 Speichersystem SCv2080-Laufwerke 2 Speichersystem SCv2080-Komponenten austauschen......20 ........................20... - Seite 4 .....................44 Maßnahmen nach dem Austausch ....................44 Starten des Speicher-Controller ........44 Senden von Diagnosedaten unter Verwendung von Dell SupportAssist 3 Fehlerbehebung bei den Komponenten des SCv2080....... 45 ......................45 Fehlerbehebung der Netzteile .................. 45 Fehlerbehebung bei Kühlungslüfter-Modulen ..................46 Fehlerbehebung bei Festplattenlaufwerken ..................46...
-
Seite 5: Über Dieses Handbuch
Die in diesem Handbuch enthaltenen Informationen richten sich an Dell Endbenutzer. Kontaktaufnahme mit Dell Dell bietet online oder per Telefon verschiedene Optionen für Support und Service. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht erhältlich. - Seite 6 Anwendungen interagieren. Hilfe zu einzelnen Cmdlets ist online verfügbar. • Dell Storage Client Administrator’s Guide (Administratorhandbuch für Dell Storage Client) Bietet Informationen zu Dell Storage Client und beschreibt, wie Dell Storage Client zur Verwaltung von Storage Center verwendet wird. •...
-
Seite 7: Wissenswertes Über Das Speichersystem Scv2080
Das Speichersystem SCv2080 stellt die zentralen Verarbeitungsfunktionen für das Storage Center- Betriebssystem (OS) und die Verwaltung von RAID-Speicher bereit. Das Speichersystem SCv2080 enthält die physischen Laufwerke, die den Speicherplatz für das Storage Center bereitstellen. Falls zusätzlicher Speicherplatz benötigt wird, unterstützt das SCv2080 auch ein einzelnes SC180-Erweiterungsgehäuse. - Seite 8 Abbildung 1. Speichersystem SCv2080 – Merkmale und Anzeigen auf der Vorderseite Element Name Frontblende Beschreibung Schubladenspezifi Sperrt die Schublade per Drehung mit einem sche Torx T20-Schraubendreher (bis die roten Pfeile Manipulationssper auf das Symbol „Gesperrt“ zeigen; weg von der Mitte des Gehäuses).
- Seite 9 – Gelb – Fehler ist am Laufwerk, am Kabel oder an der Seitenplatine in Schublade 2 aufgetreten ANMERKUNG: Die Fehler-LEDs beider Schubladen (und alle enthaltenen DDIC- LEDs) blinken, wenn die Anzeige des Speichersystem im Dell Storage Client auf „Ein“ gesetzt ist. Wissenswertes über das Speichersystem SCv2080...
-
Seite 10: Anzeigen Und Funktionen Der Rückseite Des Speichersystem Scv2080
Anzeigen und Funktionen der Rückseite des Speichersystem SCv2080 Die Rückseite des SCv2080 enthält die Anzeigen für Strom, Konnektivität und Fehler des Speichersystems. Abbildung 2. Anzeigen und Funktionen der Rückseite des Speichersystem SCv2080 Element Name Symbol Beschreibung Optionale — Positionen für optionale Kabelhalterungen. -
Seite 11: Speichersystem Scv2080 Speicher-Controller Mit Fibre Channel-Front-End-Ports
Die folgenden Abbildungen zeigen die Funktionen und Anzeigen auf einem Speicher-Controller mit Fibre-Channel-Front-End-Ports. Abbildung 3. Speichersystem SCv2080 Speicher-Controllermit vier 8-GBit-Fibre Channel-Front-End-Ports Abbildung 4. Speichersystem SCv2080 Speicher-Controllermit zwei 16-GBit-Fibre Channel-Front-End-Ports ANMERKUNG: Storage Center 6.7.3 oder höher erforderlich für Speichersysteme SCv2080 mit 16- GB-Fibre Channel-Front-End-Ports. Elem Steuerung/Merkmal... -
Seite 12: Sas-Aktivitätsanzeigen
LEDs für die vier 8-GB-Fibre Channel-Ports: • Vier Fibre Channel- • Alle aus: Keine Stromversorgung. Ports (Steckplatz 1/ • Alle ein: Startvorgang läuft. Port 1, Steckplatz 1/ • Blinkt gelb: Aktivität mit 2 GBit/s Port 2, Steckplatz 1/ Wissenswertes über das Speichersystem SCv2080... -
Seite 13: Speichersystem Scv2080 Speicher-Controller Mit Iscsi-Front-End-Ports
Speichersystem SCv2080 Speicher-Controller mit iSCSI-Front-End-Ports Die folgenden Abbildungen zeigen die Merkmale und Anzeigen auf einem Speicher-Controller mit iSCSI- Front-End-Ports. Abbildung 5. Speichersystem SCv2080 Speicher-Controller Speichersystem SCv2080 mit 4 1-GbE-iSCSI- Front-End-Ports Abbildung 6. Speichersystem SCv2080 Speicher-Controller mit zwei 10-GbE-iSCSI-Front-End-Ports Wissenswertes über das Speichersystem SCv2080... - Seite 14 Blinkt blau (15 s lang): Identifizierung ist aktiviert. • Blinkt kontinuierlich blau: Der Speicher-Controller wird in den ACPI-S5-Zustand (Advanced Configuration and Power Interface) heruntergefahren. USB-Port Ein USB 3.0-Anschluss Diagnose-LEDs (8) — • Grüne LEDs 0 bis 3: Hex-POST-Code, niedrige Byte Wissenswertes über das Speichersystem SCv2080...
-
Seite 15: Speichersystem Scv2080 Speicher-Controller Mit Front-End-Sas-Ports
Mini-SAS-Port A Back-End-Erweiterungsport A (Steckplatz 2/Port 1) Speichersystem SCv2080 Speicher-Controller mit Front-End-SAS-Ports Die folgende Abbildung zeigt die Funktionen und Anzeigen auf einem Speicher-Controller mit Front- End-SAS-Ports. Abbildung 7. Speichersystem SCv2080 Speicher-Controller mit vier 12-Gb Front-End-SAS-Ports Elem Steuerung/Merkmal Beschreibung Akkustatusanzeige •... - Seite 16 — Front-End-Konnektivitätsports hoher Dichte (HD) (Slot ANMERKUNG: Die Mini-SAS-HD-Ports sind nur für die 1/Port 1, Slot 1/Port 2, Front-End-Konnektivität vorgesehen und können nicht als Slot 1/Port 3 und Slot 1/ Back-End-Erweiterung verwendet werden. Port 4) Wissenswertes über das Speichersystem SCv2080...
- Seite 17 (Steckplatz 2/Port 2) Mini-SAS-Port A Back-End-Erweiterungsport A (Steckplatz 2/Port 1) Funktionen und Anzeigen des Kühlungslüfter-Moduls des Speichersystem SCv2080 Speichersysteme SCv2080 enthalten 5 Kühlungslüfter-Module in 5 Steckplätzen. Abbildung 8. Funktionen und Anzeigen des Kühlungslüfter-Moduls des Speichersystem SCv2080 Element Steuerung/ Symbol Beschreibung Merkmal Freigabevorricht —...
-
Seite 18: Speichersystem Scv2080-Laufwerke
Wenn alle drei LEDs leuchten, kann die GEM-Software (General Enclosure Management) nicht mehr mit dem Netzteil kommunizieren. Speichersystem SCv2080-Laufwerke Das Speichersystem SCv2080 unterstützt nur Dell Enterprise Festplattenlaufwerke (HDDs) und Dell Enterprise Solid-State-Laufwerke (eSSDs). Jedes Laufwerk ist in einen Laufwerksträger eingesetzt (sog. DDIC für Disk Drive In Carrier) und jedes DDIC verfügt über eine Statusanzeige. - Seite 19 Gelb – Laufwerkfehler liegt vor. • Gelb (blinkend) – Blinkt in 1-Sekunden-Intervallen, wenn die Laufwerk- oder Gehäuseanzeige in Dell Storage Client auf „On“ (Ein) eingestellt ist. Neben der Anzeige des betreffenden Laufwerks blinkt auch die Fehler-LED des Fachs, in dem sich das Laufwerk befindet.
-
Seite 20: Speichersystem Scv2080-Komponenten Austauschen
Sicherheitshinweise zur Montage Befolgen Sie diese Sicherheitshinweise: • Dell empfiehlt, dass nur Personen mit Erfahrung in der Rackmontage den Einbau eines SCv2080 in ein Rack vornehmen. • Sie benötigen mindestens zwei Personen, um das Gehäuse des Speichersystem aus der Verpackung zu heben, und drei Personen, um es im Rack zu installieren. -
Seite 21: Elektrische Vorsichtsmaßnahmen
Komponenten entfernen oder installieren möchten, die nicht Hot-Swap-fähig sind. Achten Sie beim Trennen der Stromversorgung darauf, dass Sie zuerst das Speichersystem unter Verwendung des Dell Storage Client herunterfahren und dann die Stromkabel von allen Netzteilen im Speichersystem und Speichersystem abziehen. -
Seite 22: Allgemeine Vorsichtsmaßnahmen
Speichersystem SCv2080 durch. Senden von Diagnosedaten unter Verwendung von Dell SupportAssist Verwenden Sie Dell SupportAssist, um Diagnosedaten an Dell Technical Support zu senden. Verwenden Sie den Storage Client, um sich mit dem Storage Center zu verbinden. Klicken Sie in der Registerkarte Zusammenfassung auf Senden SupportAssist-Informationen jetzt senden, das sich unter SupportAssist Aktionen im Fensterbereich Status befindet. -
Seite 23: Setzen Sie Das Storage Center In Den Servicemodus
Setzen Sie das Storage Center in den Servicemodus Verwenden Sie Dell Storage Client, um das Storage Center in den Servicemodus zu versetzt, nach dem Sie die SupportAssist-Daten an den Dell Technical Support geschickt haben. Klicken Sie in der Registerkarte Zusammenfassung auf Einstellungen bearbeiten. Das Dialogfeld Einstellungen des Storage Center bearbeiten wird geöffnet. -
Seite 24: Austauschen Von Netzteilen
Einheit für die Stromversorgung des Speichersystem. Identifizieren des fehlerhaften Netzteils Um zu bestimmen, welche Netzteileinheit fehlerhaft ist, verwenden Sie den Dell Storage Client. Klicken Sie auf die Registerkarte Hardware. Wählen Sie im Navigationsbereich der Registerkarte Hardware das ausgefallene Speichersystem aus und erweitern Sie es. -
Seite 25: Austauschen Eines Netzteils
Austauschen eines Netzteils Führen Sie die folgenden Schritte aus, um ein fehlerhaftes Netzteil auszutauschen. Voraussetzungen Verwenden Sie SupportAssist, um Diagnosedaten an Dell Technical Support zu senden. Info über diese Aufgabe Sie können Netzteile einzeln austauschen, ohne das Speichersystem herunterzufahren. Schritte Drücken Sie den Betriebsschalter des Netzteils, um es auszuschalten. - Seite 26 Verbinden Sie das Stromkabel mit dem Netzteil und stellen Sie sicher, dass das Kabel an eine Steckdose angeschlossen ist. Befestigen Sie das Stromkabel mithilfe der Klammer. Abbildung 14. Befestigen der Stromkabel Drücken Sie den Betriebsschalter des Netzteils, um es einzuschalten. Speichersystem SCv2080-Komponenten austauschen...
-
Seite 27: Austauschen Von Kühlungslüftermodulen
Status festgestellt hat. Wenn das Netzteil korrekt funktioniert, leuchtet die Strom OK- Anzeige grün und die Anzeigen für Netzteilfehler und Wechselstromfehler sind aus. Stellen Sie im Dell Storage Client sicher, dass das neue Netzteil erkannt wurde und als aktiv angezeigt wird. -
Seite 28: Austauschen Eines Kühlungslüftermoduls
Austauschen eines Kühlungslüftermoduls Führen Sie die folgenden Schritte aus, um ein fehlerhaftes Kühlungslüftermodul auszutauschen. Voraussetzungen Verwenden Sie SupportAssist, um Diagnosedaten an Dell Technical Support zu senden. Info über diese Aufgabe Sie können die Kühlungslüftermodule einzeln austauschen, ohne das Speichersystem herunterzufahren. -
Seite 29: Austauschen Von Festplatten
DDIC-Laufwerksträger mit der Rückwandplatine verbunden (DDIC steht für Disk Drive in Carrier). Speichersystem SCv2080 – Laufwerknummerierung Die Laufwerkschächte im Speichersystem SCv2080 sind im oberen Fach von 1-42 und im unteren Fach von 43-84 nummeriert. Dell Storage Client identifiziert die Laufwerke mit XX-YY, wobei XX für die... -
Seite 30: Identifizieren Des Fehlerhaften Festplattenlaufwerks
Untere Schublade von oben betrachtet Oberen Schublade von oben betrachtet Identifizieren des fehlerhaften Festplattenlaufwerks Um zu bestimmen, welches Festplattenlaufwerk fehlerhaft ist, verwenden Sie den Dell Storage Client. Klicken Sie auf die Registerkarte Hardware. Wählen Sie im Navigationsbereich der Registerkarte Hardware das ausgefallene Speichersystem aus und erweitern Sie es. - Seite 31 Wählen Sie Festplatten aus. Der Status der einzelnen Laufwerks-Schubladen wird auf der Registerkarte Disks (Festplatten) angezeigt. Erweitern Sie die Schublade mit dem fehlerhaften Festplattenlaufwerk, und wählen Sie dann das fehlerhafte Festplattenlaufwerk aus. Die Position des fehlerhaften Festplattenlaufwerks wird auf der Registerkarte Festplatten-Ansicht angezeigt. Speichersystem SCv2080-Komponenten austauschen...
-
Seite 32: Austauschen Eines Festplattenlaufwerks
Schritte Suchen Sie das SCv2080 und die Schublade mit dem fehlerhaften Laufwerk. Um die Schublade mit dem fehlerhaften Laufwerk zu identifizieren, suchen Sie nach einer Schubladenfehler-LED. VORSICHT: Stellen Sie vor dem Öffnen einer Schublade sicher, dass der Dell Storage Client keine Temperaturwarnung anzeigt. - Seite 33 Schubladenverriegelungen (2 pro Schublade (2 pro Gehäuse) Schublade) VORSICHT: Wenn das SCv2080 zu lange mit offenen Laufwerkschubladen betrieben wird (je nach Höhe über NN), kann sich das Gehäuse überhitzen. Überhitzung kann zu Laufwerkfehlern und Datenverlust führen, wodurch die Garantie erlöschen kann.
- Seite 34 Installieren Sie das Ersatz-DDIC. a. Halten Sie das Laufwerk am DDIC und schieben Sie es fast vollständig in den Steckplatz. b. Drücken Sie mit beiden Händen (Daumen und Zeigefinger) fest nach unten und drücken Sie gleichmäßig auf das DDIC. Speichersystem SCv2080-Komponenten austauschen...
- Seite 35 Abbildung 23. Einsetzen der Schublade in die Schublade c. Während Sie den Druck nach unten beibehalten, schieben Sie die obere Platte des DDIC in Richtung der Rückseite der Schublade, bis sie einrastet. Abbildung 24. Sichern des Laufwerks in der Schublade Speichersystem SCv2080-Komponenten austauschen...
- Seite 36 ANMERKUNG: Warten Sie ein paar Sekunden, bis das Gehäuse das Festplattenlaufwerk erkannt und seinen Status festgestellt hat. Bei ordnungsgemäßem Betrieb des Festplattenlaufwerks wechselt die Anzeige im Dell Storage Client auf grün und die LED auf dem DDIC ist aus. Nächste Schritte Verwenden Sie SupportAssist, um Diagnosedaten an die Dell Technical Support zu senden.
-
Seite 37: Austauschen Des Speicher-Controller-Akkus
Jeder Speicher-Controller enthält einen Hot-Swap-fähigen Akku. Dieser Akku bietet genügend Notstrom, um bei einem Stromausfall wichtige Informationen sichern zu können. Voraussetzungen Verwenden Sie SupportAssist, um Diagnosedaten an Dell Technical Support zu senden. Info über diese Aufgabe Speicher-Controller-Akkus können ohne Herunterfahren des Speichersystem ausgetauscht werden. -
Seite 38: Identifizieren Des Fehlerhaften Speicher-Controller
Speicher-Controller zurück. Im Ersatz-Speicher-Controller ist kein neuer Akku enthalten. Identifizieren des fehlerhaften Speicher-Controller Um zu bestimmen, welcher Speicher-Controller fehlerhaft ist, verwenden Sie den Dell Storage Client. Klicken Sie auf die Registerkarte Hardware. Wählen Sie im Navigationsbereich der Registerkarte Hardware das ausgefallene Speichersystem aus und erweitern Sie es. -
Seite 39: Austauschen Eines Einzelnen Speicher-Controller
Austauschen eines einzelnen Speicher-Controller Gehen Sie folgendermaßen vor, um einen einzelnen fehlerhaften Speicher-Controller auszutauschen. Voraussetzungen Verwenden Sie SupportAssist, um Diagnosedaten an Dell Technical Support zu senden. Fahren Sie den Speicher-Controller mithilfe des Dell Storage Client herunter. Info über diese Aufgabe Speicher-Controller können einzeln und ohne Herunterfahren des Speichersystem ausgetauscht werden. - Seite 40 Leuchten der LEDs auf dem Speicher-Controller. Nach dieser Verzögerung werden die Lüfter und LEDs aktiviert, um darauf hinzuweisen, dass der Speicher-Controller startet. 11. Stellen Sie im Dell Storage Client sicher, dass der Ersatz-Speicher-Controller erkannt wurde und als aktiv angezeigt wird.
-
Seite 41: Austauschen Beider Speicher-Controller Nacheinander
Austauschen beider Speicher-Controller nacheinander Verwenden Sie dieses Verfahren, um beide Speicher-Controller einzeln auszutauschen. Voraussetzungen Verwenden Sie SupportAssist, um Diagnosedaten an die Dell Technical Support zu senden. Fahren Sie den linken Speicher-Controller herunter. Info über diese Aufgabe Dieses Verfahren ist hilfreich, wenn Sie einen beeinträchtigten, aber nach wie vor betriebsfähigen Speicher-Controller austauschen möchten. - Seite 42 Leuchten der LEDs auf dem Speicher-Controller. Nach dieser Verzögerung werden die Lüfter und LEDs aktiviert, um darauf hinzuweisen, dass der Speicher-Controller startet. 10. Stellen Sie im Dell Storage Client sicher, dass der neue Speicher-Controllererkannt wurde und als aktiv angezeigt wird.
-
Seite 43: Beide Speicher-Controller Gleichzeitig Ersetzen
Nächste Schritte Verwenden Sie SupportAssist, um Diagnosedaten an Dell Technical Support zu senden. Beide Speicher-Controller gleichzeitig ersetzen Wenn Sie beide Speicher-Controller gleichzeitig ersetzen müssen, wenden Sie sich an Dell Technical Support. Austauschen von Rack-Schienen Rack-Schienen werden verwendet, um das Speichersystem SCv2080 in ein Rack einzubauen. -
Seite 44: Maßnahmen Nach Dem Austausch
Starten Sie nach dem Austausch einer Komponente im Speichersystem SCv2080 das Speichersystem (wenn es zuvor heruntergefahren wurde) und verwenden Sie SupportAssist, um Diagnosedaten an die Dell Technical Support zu senden. Setzen Sie danach das System in den normalen Betrieb zurück, indem Sie den Wartungsmodus deaktivieren. -
Seite 45: Fehlerbehebung Bei Den Komponenten Des Scv2080
Dieser Abschnitt enthält grundlegende Schritte zur Fehlerbehebung bei Komponenten des Speichersysteme SCv2080. Fehlerbehebung der Netzteile So beheben Sie Fehler bei Netzteilen (PSUs): Überprüfen Sie den Status des Netzteils unter Verwendung von Dell Storage Client. Bestimmen Sie den Status der Netzteil-LEDs. • Wenn die Netzteil-Fehleranzeige leuchtet, ist das Netzteil fehlerhaft. -
Seite 46: Fehlerbehebung Bei Festplattenlaufwerken
Fehlerbehebung bei Festplattenlaufwerken So beheben Sie Fehler bei Festplattenlaufwerken: Überprüfen Sie den Status des Festplattenlaufwerks unter Verwendung von Dell Storage Client. Bestimmen Sie den Status der DDIC-LED. • Wenn die DDIC-Fehler-LED leuchtet, ist das Festplattenlaufwerk fehlerhaft. • Wenn die DDIC-Fehler-LED nicht leuchtet, fahren Sie mit dem nächsten Schritt fort. -
Seite 47: Technische Daten Des Speichersystem Scv2080
Technische Daten des Speichersystem SCv2080 Dieser Abschnitt enthält die technischen Daten für Speichersysteme SCv2080. Technische Daten Die technischen Daten des Speichersystem SCv2080 sind in den nachfolgenden Tabellen aufgeführt. Festplatten SAS-Festplatten Bis zu 84 Hot Swap-fähige 3,5-Zoll-SAS-Festplattenlaufwerke (6,0 GBit/s) Speicher-Controller Speicher-Controller Zwei Hot-Swap-fähige Speicher-Controller mit den folgenden IO-Optionen:... - Seite 48 Eine einfarbige LED-Anzeige für den PSU-Fehlerstatus Netzteil (PSU) • Eine einfarbige LED-Anzeige für den Wechselstrom-Fehlerstatus • Eine einfarbige LED-Anzeige für den Energiestatus Netzteile Wechselstromversorgung (je Netzteil) Wattleistung 2,8 kW Spannung 200 – 240 V Wechselspannung (16 A) Technische Daten des Speichersystem SCv2080...
- Seite 49 Tiefe (vordere 91,44 cm (36 Zoll) Montagehalterung bis zur rückwärtigen Oberfläche) Tiefe (vordere 96 cm (38 Zoll) Oberfläche bis zur rückwärtigen Oberfläche) Gewicht (maximale 130,1 kg (287 lb) Konfiguration) Gewicht ohne 62,1 kg (137 lb) Festplatten Technische Daten des Speichersystem SCv2080...
-
Seite 50: Umgebungsbedingungen
X- und Y-Achse: 20 g 10 ms, Halbsinus Höhe über NN: Betrieb 0 m bis 3.048 m (0 ft bis 10.000 ft) Bei Lagerung -300 m bis 12.000 m (-1000 ft bis 39.370 ft) Luftverschmutzungsklasse Klasse G2 oder niedriger gemäß ISA-S71.04-1985 Technische Daten des Speichersystem SCv2080...
