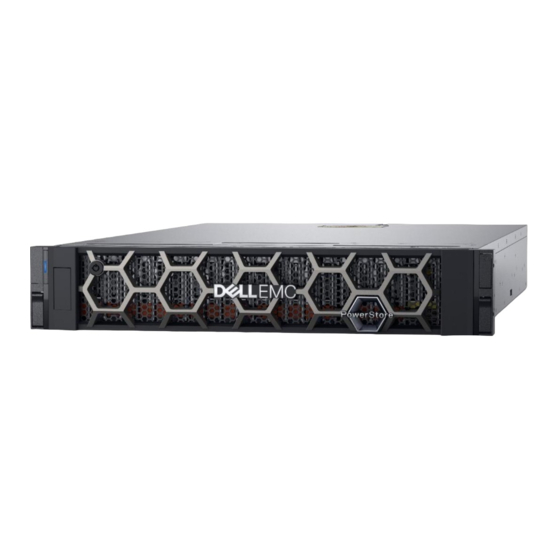

Dell EMC PowerStore 1000 Hardwareinformationshandbuch
Vorschau ausblenden
Andere Handbücher für EMC PowerStore 1000:
- Installations- und servicehandbuch (133 Seiten) ,
- Hardwareinformationshandbuch (36 Seiten) ,
- Netzwerkanleitung (120 Seiten)
Verwandte Anleitungen für Dell EMC PowerStore 1000
Inhaltszusammenfassung für Dell EMC PowerStore 1000
- Seite 1 Dell EMC PowerStore Hardwareinformationshandbuch für PowerStore 1000, 3000, 5000, 7000 und 9000 Version 2.x Juni 2021 Rev. A02...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 - 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Weitere Ressourcen........................4 Kapitel 1: Plattformübersicht......................5 Beschreibung..................................5 Kapitel 2: Basisgehäuse Komponentenbeschreibungen...............6 Komponentenübersicht des Basisgehäuses........................6 Basisgehäuse-Vorderansicht..............................7 Systemkennzeichnungen..............................8 Basisgehäuse-Rückansicht..............................9 Basisgehäuse integriertes Module und Karte mit 4 Portsn..................10 Basisgehäuse I/O-Modul-Typen...........................12 Portbezeichnungen bei PowerStore Manager......................13 Basisgehäuse-Netzteil..............................13 Interne Node-Komponenten............................... 14 Kapitel 3: Erweiterungsgehäuse Komponentenbeschreibungen............15 2-HE-Erweiterungsgehäuse für 25 Laufwerke........................ -
Seite 4: Hier Erhalten Sie Hilfe
Auf Support, Produkt- und Lizenzierungsinformationen kann wie folgt zugegriffen werden: ● Produktinformationen Dokumentationen oder Versionshinweise zum Produkt und zu Funktionen finden Sie auf der Seite mit der PowerStore-Dokumentation unter https://www.dell.com/powerstoredocs. ● Fehlerbehebung: Informationen zu Produkten, Softwareupdates, Lizenzierung und Service finden Sie unter https://www.dell.com/support... -
Seite 5: Kapitel 1: Plattformübersicht
Plattformübersicht Themen: • Beschreibung Beschreibung Die PowerStore-Plattform bietet ein flexibles Design, das die Anforderungen von mehreren verschiedenen Speicheranwendungen mit Unterstützung für hohe Verfügbarkeit erfüllen kann. Das Design umfasst zwei Hauptkonfigurationen: ● PowerStore T-Modell-Appliances ● PowerStore X-Modell-Appliances Die PowerStore T-Modell-Appliances verarbeiten Block- und File-Services und der Software-Stack wird direkt auf dem System bereitgestellt. -
Seite 6: Kapitel 2: Basisgehäuse Komponentenbeschreibungen
Basisgehäuse Komponentenbeschreibungen Themen: • Komponentenübersicht des Basisgehäuses • Basisgehäuse-Vorderansicht • Basisgehäuse-Rückansicht • Interne Node-Komponenten Komponentenübersicht des Basisgehäuses Das 2-HE-Basisgehäuse für 25 Laufwerke besteht aus folgenden Komponenten: ● Steckplätze für 25 2,5"-Laufwerke ● Mittelplatine ● Node ● Netzteilmodul ● EMI-Abschirmung Laufwerke Jedes Laufwerk befindet sich in einem Laufwerkträger. -
Seite 7: Emi-Abschirmung
Mittelplatine Die Mittelplatine trennt die Laufwerke vorne von den Nodes hinten. Sie stellt Strom und Signale für alle Komponenten im Gehäuse bereit. Die Nodes und Laufwerke werden direkt mit der Mittelplatine verbunden. Node Jedes Basisgehäuse enthält zwei Nodes. Beim Node handelt es sich um die intelligente Komponente für die Rechenleistungsfähigkeit des Basisgehäuses. -
Seite 8: Systemkennzeichnungen
Das Service-Tag für das Basisgehäuse mit 25 Steckplätzen ist ein schwarzes herausziehbares Etikett, das sich zwischen den Laufwerken in den Steckplätzen 16 und 17 befindet. Das Service-Tag umfasst die Teilenummer, Dell Service-Tag und die Seriennummer des Systems. Abbildung 3. Service-Tag-Position... -
Seite 9: Basisgehäuse-Rückansicht
World Wide Name Seed-Etikett Das World Wide Name (WWN) Seed-Etikett ist ein blaues herausziehbares Etikett, das sich zwischen den Laufwerken in den Steckplätzen 7 und 8 befindet. Abbildung 4. Position des WWN Seed-Etiketts Basisgehäuse-Rückansicht Die Rückseite des Basisgehäuses enthält zwei Nodes: Node A und Node B. Jeder Node besteht aus den folgenden Hardwarekomponenten: ●... -
Seite 10: Basisgehäuse Integriertes Module Und Karte Mit 4 Portsn
Basisgehäuse integriertes Module und Karte mit 4 Portsn Informationen zu integriertes Moduln Jeder Node verfügt über ein integriertes Modul, das eine Karte mit 4 Ports für die Front-end-Konnektivität und die interne Kommunikation zwischen Nodes und Appliances enthalten kann. Die ersten beiden Ports des Karte mit 4 Ports im integriertes Modul stellen eine Verbindung mit einem Top-of-Rack-Switch (ToR) her. ANMERKUNG: Bei beiden Nodes muss derselbe integriertes Modul-Typ im gleichen Steckplatz installiert sein. -
Seite 11: Informationen Zu Karte Mit 4 Portsn
Informationen zu Karte mit 4 Portsn Der Karte mit 4 Ports befindet sich im integriertes Modul. Es werden zwei Karte mit 4 Portsn unterstützt: das Integriertes 25-GbE-SFP- basiertes Modul mit 4 Ports und das Integriertes 10GBaseT-Modul mit 4 Ports. Das Integriertes 25-GbE-SFP-basiertes Modul mit 4 Ports unterstützt 1-GbE-SFP für RJ45, 10-GbE- oder 25-GbE-SFP28, passives 25-GbE-TwinAx und aktives oder passives 10-GbE-TwinAx. -
Seite 12: Basisgehäuse I/O-Modul-Typen
Tabelle 5. Integriertes Modul-LEDs (fortgesetzt) Position Bundesstaat/-land Beschreibung Abwechselnd blau Node im Servicemodus. und gelb im einsekündigen Intervall blinkend Keine Fehler aufgetreten, Normalbetrieb. Stromversorgung für Node Grün Node ist eingeschaltet (Hauptstromversorgung). Grün blinkend Node initialisiert eine LAN-Sitzung. Node ist deaktiviert. Ausbau unsicher Weiß... -
Seite 13: Portbezeichnungen Bei Powerstore Manager
LED-Status des I/O-Moduls Abbildung 8. Basisgehäuse I/O-Modul-LEDs Tabelle 6. Basisgehäuse I/O-Modul-LEDs Position Status Beschreibung Portverbindung Grün oder blau Verbindung hergestellt Verbindung unterbrochen Fehler Grün Einschalten Gelb Fehler Portbezeichnungen bei PowerStore Manager Bei PowerStore Manager werden auf der Registerkarte Hardware > Rear View für eine Appliance die folgenden Portabkürzungen verwendet: ●... -
Seite 14: Interne Node-Komponenten
Tabelle 7. Basisgehäuse-Netzteil-LEDs (fortgesetzt) Position Status Beschreibung Netzstrom (Eingang) Grün Netzstrom ist eingeschaltet. Netzstrom ist ausgeschaltet. Überprüfen Sie die Stromquelle. Interne Node-Komponenten Im Node sind die folgenden Komponenten enthalten: ● DIMM (Dual Inline Memory Modules) ● Internes M.2-Boot-Module ● Internes Batteriebackupmodul ●... -
Seite 15: Kapitel 3: Erweiterungsgehäuse Komponentenbeschreibungen
Erweiterungsgehäuse Komponentenbeschreibungen Themen: • 2-HE-Erweiterungsgehäuse für 25 Laufwerke 2-HE-Erweiterungsgehäuse für 25 Laufwerke Das 2-HE-Erweiterungsgehäuse für 25 Laufwerke verfügt über 25 Steckplätze für 2,5"-Laufwerke. Es verwendet eine 12-Gbit/s-SAS- Schnittstelle für die Kommunikation zwischen den Nodes und dem Erweiterungsgehäuse. Vorderansicht des 2-HE-Erweiterungsgehäuses für 25 Laufwerke Auf der Vorderseite des 2-HE-Erweiterungsgehäuses für 25 Laufwerke befinden sich folgende Komponenten: ●... -
Seite 16: Rückansicht Des 2-He-Erweiterungsgehäuses Für 25 Laufwerke
Tabelle 9. Status-LEDs des 2-HE-Erweiterungsgehäuses für 25 Laufwerke und der Festplattenlaufwerke (fortgesetzt) Position Farbe Status Beschreibung Gelb Fehler Stromversorgung für Blau Inbetriebnahme Erweiterungsgehäuse — Nicht in Betrieb Laufwerkfehler Gelb Fehler — Kein Fehler Laufwerksstromversorgung und Blau Inbetriebnahme -aktivität Blinkt Laufwerkaktivität Rückansicht des 2-HE-Erweiterungsgehäuses für 25 Laufwerke Auf der Rückseite des 2-HE-Erweiterungsgehäuses für 25 Laufwerke befinden sich folgende Komponenten: ●... - Seite 17 Ports, LEDs und Anschlüsse einer 12-Gbit/s-LCC Jede LLC eines 2-HE-Erweiterungsgehäuses für 25 Laufwerke verfügt über die folgenden Ports, LEDs und Anschlüsse: Abbildung 12. Ports, LEDs und Anschlüsse der LCC eines 2-HE-Erweiterungsgehäuses für 25 Laufwerke Tabelle 10. Position der Komponenten auf der LCC eines 2-HE-Erweiterungsgehäuses für 25 Laufwerke (2,5“) Position Beschreibung Auswurfgriffverriegelungen...
- Seite 18 Netzteil- und Kühlungsmodul des 2-HE-Erweiterungsgehäuses für 25 Laufwerke Funktionen und Merkmale des Netzteil- und Kühlungsmoduls Die Netzteil- und Kühlungsmodule befinden sich links und rechts neben den LCCs. In einem Modul sind eine unabhängige Netzteil- und zwei Doppellüfter-Baugruppen integriert. Jedes Netzteil ist ein Offline-Wandler mit Auto-Ranging, Leistungsfaktorkorrektur, mehreren Ausgängen und einem eigenen Kabel. Jedes Netzteil unterstützt ein voll konfiguriertes Erweiterungsgehäuse und nutzt den Laststrom gemeinsam mit dem anderen Netzteil.
- Seite 19 Tabelle 13. Status der LEDs am Netzteil- und Kühlungsmodul des 2-HE-Erweiterungsgehäuses für 25 Laufwerke (fortgesetzt) Position Farbe Status Beschreibung LED für Gleichstrom (Ausgang) Grün Gleichstrom eingeschaltet (nicht unterstützt) — Gleichstrom aus, Stromquelle prüfen Fehler-LED des Netzteil- und Gelb Fehler Kühlungsmoduls Blinkt Bei Außerbetriebnahme und Überspannungs- und...
-
Seite 20: Kapitel 4: Technische Daten
Technische Daten Themen: • Physische Spezifikationen für PowerStore X-Modell und PowerStore T-Modell • Abmessungen und Gewicht für PowerStore X-Modell und PowerStore T-Modell • Stromversorgung für PowerStore X-Modell und PowerStore T-Modell • Stromversorgung für das 2-HE-Erweiterungsgehäuse mit 25 Laufwerken • Betriebsbeschränkungen •... -
Seite 21: He-Erweiterungsgehäuse Für 25 Laufwerke
2-HE-Erweiterungsgehäuse für 25 Laufwerke Tabelle 16. 2 HE, 25 Laufwerke Erweiterungsgehäuse, Abmessungen und Gewicht Abmessung Wert Gewicht (vollständig bestückt) 34,98 kg (77,11 lb) Vertikale Größe 2 NEMA-Einheiten Höhe 8,64 cm (3,4") Breite 44,45 cm (17,5") Tiefe 34,29 cm (13,5") ANMERKUNG: Bei dieser Gewichtsangabe sind die Montageschienen nicht berücksichtigt. -
Seite 22: Stromversorgung Für Powerstore X-Modell Und Powerstore T-Modell
Stromversorgung für PowerStore X-Modell und PowerStore T-Modell Die Anforderungen an die Stromversorgung hängen ab von der Systemkonfiguration, dem Laden und den Umgebungsbedingungen. Die folgende Tabelle beschreibt die maximal zu erwartende Leistungsaufnahme. Um Stromverbrauchswerte für Ihre spezifische Umgebung zu schätzen, gehen Sie zu https://powercalculator.emc.com/. Tabelle 17. -
Seite 23: Stromversorgung Für Das 2-He-Erweiterungsgehäuse Mit 25 Laufwerken
Stromversorgung für das 2-HE-Erweiterungsgehäuse mit 25 Laufwerken Die Anforderungen an die Stromversorgung hängen ab von der Systemkonfiguration, dem Laden und den Umgebungsbedingungen. Die folgende Tabelle beschreibt die maximal zu erwartende Leistungsaufnahme. Um Stromverbrauchswerte für Ihre spezifische Umgebung zu schätzen, gehen Sie zu https://powercalculator.emc.com/. Tabelle 19. -
Seite 24: Basisgehäuse Luftstrom
Tabelle 21. Anforderungen bei Transport und Lagerung Voraussetzung Beschreibung Umgebungstemperatur -40 °C bis +65 °C Temperaturgefälle 25 °C/h Relative Luftfeuchtigkeit 10 % bis 90 %, nicht kondensierend Höhe über NN -16 bis 10.600 m Empfehlungen für Speicherzeit (stromlos) Überschreiten Sie nicht sechs aufeinanderfolgende Monate mit einem stromlosen Speicher. -
Seite 25: Haftungsausschluss Für Brandschutz
Als Teil des kontinuierlichen Überwachungsprozesses der Korrosionsstärke der Umgebung wird empfohlen, Kupfer- und Silbercoupons (nach ISA 71.04-1985, Abschnitt 6.1 „Reactivity“) in für das Rechenzentrum repräsentativen Luftströmen zu platzieren. Die monatliche Reaktivitätsrate der Streifen sollte weniger als 300 Ångström betragen. Wenn die überwachte Reaktivitätsrate übermäßig hoch ist, sollte der Streifen auf Materialsorten analysiert werden, damit ein korrektiver Abhilfeprozess umgesetzt werden kann.
