Dell R320-Systeme Benutzerhandbuch Seite 93

1. Festplattenanschlüsse (4)
2. SAS-Anschluss
3. Stromanschluss für optisches Laufwerk

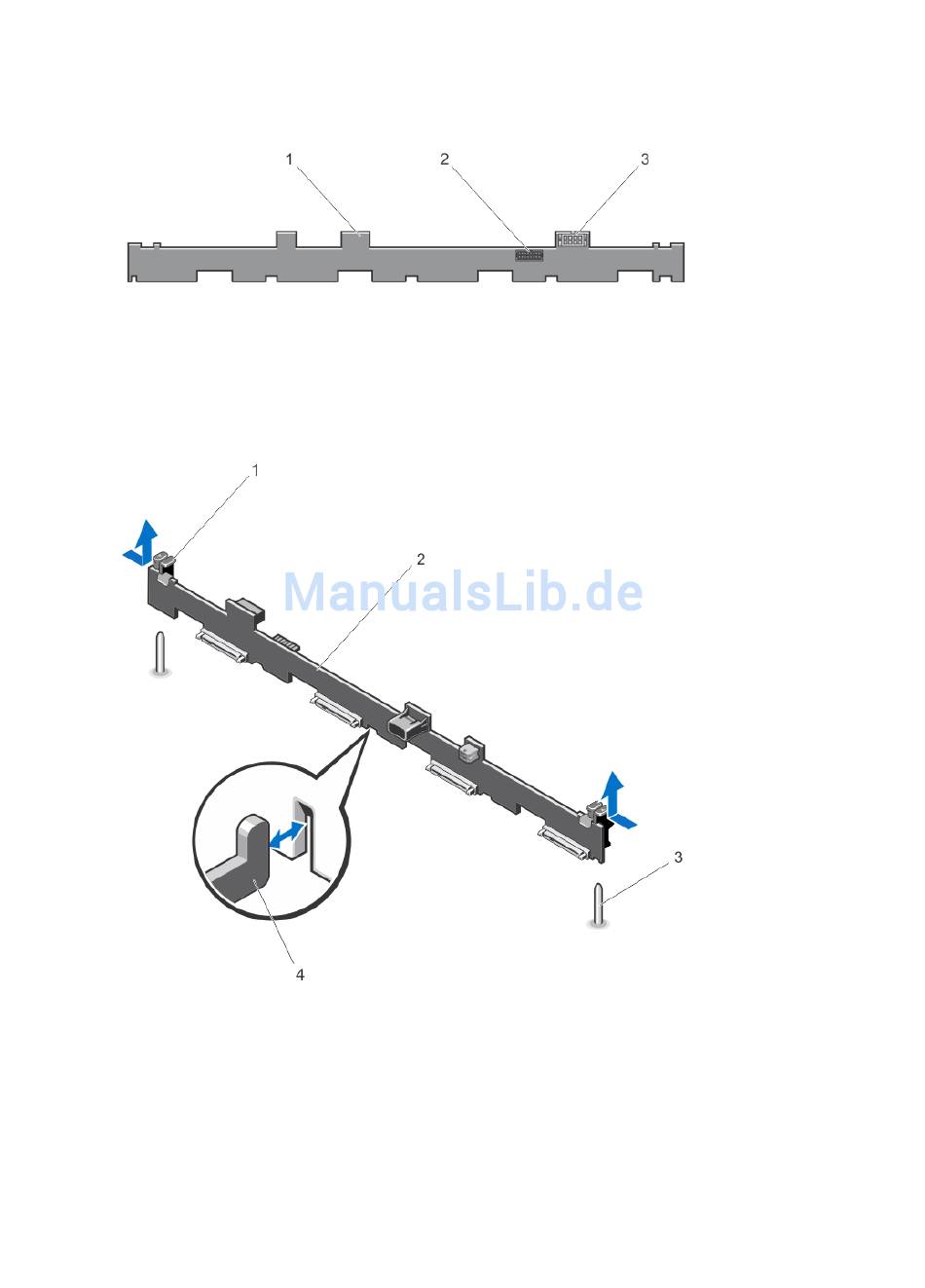

Abbildung 46. Rückansicht der Rückwandplatine für vier Festplatten
1. Festplattenrückwandplatine
2. Signalanschluss der Rückwandplatine
3. Stromanschluss der Rückwandplatine
Abbildung 47. Rückwandplatine für vier Festplatten entfernen und installieren
1. Freigabelaschen (2)
2. Festplattenrückwandplatine
3. Führungsstifte (2)
4. Haken am Gehäuse (4)
93
