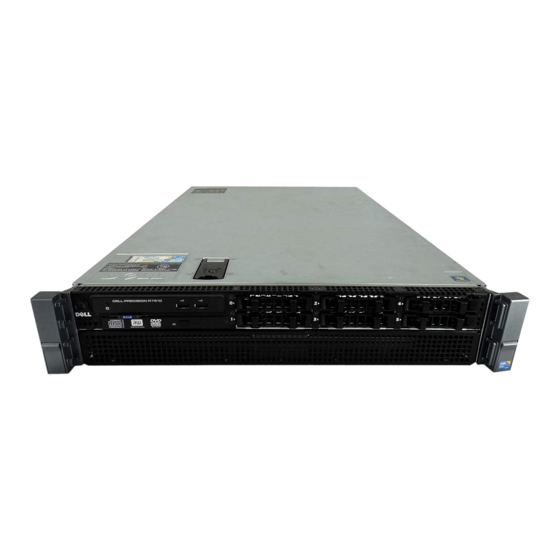

Dell Precision R7610 Benutzerhandbuch

Workstation
Vorschau ausblenden Andere Handbücher für Precision R7610:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Dell Precision-Workstation R7610
Benutzerhandbuch
Vorschriftenmodell: E15S
Vorschriftentyp: E15S002

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Precision R7610

Inhaltszusammenfassung für Dell Precision R7610

  • Seite 1 Dell Precision-Workstation R7610 Benutzerhandbuch Vorschriftenmodell: E15S Vorschriftentyp: E15S002...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Blu-ray Disc Association (BDA) und deren Eigentum; sie ist für die Verwendung auf Discs und Player lizenziert. Die Wortmarke Bluetooth ist eine eingetragene Marke von Bluetooth SIG, Inc. und ist deren Eigentum; jedweder Gebrauch dieser Marke durch Dell ® ®...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Anmerkungen, Vorsichtshinweise und Warnungen..............2 1 Arbeiten am Computer.......................7 ..................7 Vor der Arbeit an Komponenten im Inneren des Computers ............................8 Empfohlene Werkzeuge .............................8 Ausschalten des Computers .................9 Nach der Arbeit an Komponenten im Inneren des Computers 2 Systemübersicht........................11 3 Entfernen der Frontverkleidung....................13 4 Anbringen der Frontverkleidung.....................15 5 Entfernen der Abdeckung......................17 6 Einbauen der Abdeckung......................19...
  • Seite 4 18 Einbauen des Kühlgehäuses ....................43 19 Entfernen der SAS (Serial Attached SCSI)-Rückwandplatine.........45 20 Einbauen der SAS (Serial Attached SCSI)-Rückwandplatine.........47 21 Entfernen der vorderen Gehäusebaugruppe..............49 22 Einbauen der vorderen Gehäusebaugruppe..............51 23 Entfernen der Lüfterhalterung....................53 24 Einbauen der Lüfterhalterung....................55 25 Entfernen der Systemlüfter....................57 26 Einbauen der Systemlüfter....................59 27 Entfernen der Knopfzellenbatterie..................61 28 Einsetzen der Knopfzellenbatterie..................63...
  • Seite 5 Fehler, die einen sanften Stopp des Systems zur Folge haben .................110 Fehler, die keinen Stopp des Systems zur Folge haben 47 Technische Daten.........................111 48 System-Setup.........................117 ............................117 Boot Menu (Startmenü) ......................117 Tastenkombinationen zeitlich abstimmen ..............................118 Dell Diagnostics ............................118 System-Setup-Optionen 49 Kontaktaufnahme mit Dell....................125 .............................125 Kontaktaufnahme mit Dell...

  • Seite 7: Arbeiten Am Computer

    Produktdokumentation im Einklang steht oder Sie vom Service- und Supportteam online bzw. telefonisch dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 8: Empfohlene Werkzeuge

    VORSICHT: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am Computer und dann am Netzwerkgerät ab. Trennen Sie alle Netzwerkkabel vom Computer. Trennen Sie den Computer sowie alle daran angeschlossenen Geräte vom Stromnetz. Halten Sie den Betriebsschalter gedrückt, während Sie den Computer vom Netz trennen, um die Systemplatine zu erden.

  • Seite 9: Nach Der Arbeit An Komponenten Im Inneren Des Computers

    Verbinden Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder mit dem Computer. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen.

  • Seite 11: Systemübersicht

    Systemübersicht Die Abbildung unten zeigt die Innenansicht des Computers, nachdem die Frontverkleidung und die Abdeckung entfernt wurden. Die Kennsätze zeigen die Namen und das Layout der Komponenten im Inneren des Computers. 1. Bedienfeld 2. Kunststoffabdeckung 3. Kühlgehäuse 4. Lüfterhalterung 5. Systemlüfter 6.

  • Seite 13: Entfernen Der Frontverkleidung

    Entfernen der Frontverkleidung Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entriegeln Sie die Frontverkleidung mit dem entsprechenden Schlüssel. a) Heben Sie die Freigabelasche der Verkleidung an und ziehen Sie die Frontverkleidung vom Computer weg.

  • Seite 15: Anbringen Der Frontverkleidung

    Anbringen der Frontverkleidung Schieben Sie die Frontverkleidung nach unten in den Steckplatz und drücken Sie sie gegen den Computer. Schließen Sie die Freigabelasche. Verriegeln Sie die Frontverkleidung mit dem entsprechenden Schlüssel. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter...

  • Seite 17: Entfernen Der Abdeckung

    Entfernen der Abdeckung Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: – Frontverkleidung Drehen Sie die Verriegelung der Freigabevorrichtung entgegen dem Uhrzeigersinn in die geöffnete Position. a) Heben Sie die Verriegelung an und schieben Sie die Abdeckung in Richtung der Rückseite des Computers. Heben Sie die Abdeckung vom Computer ab.

  • Seite 19: Einbauen Der Abdeckung

    Einbauen der Abdeckung Legen Sie die Abdeckung auf den Computer und drücken Sie sie hinunter, bis sie einrastet. Drücken Sie die Abdeckungsvorrichtung hinunter. Bringen Sie die Frontverkleidung an. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter...

  • Seite 21: Entfernen Des Netzteils

    Entfernen des Netzteils Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Drücken und halten Sie die orangefarbene Freigabelasche gegen die Verriegelung. Ziehen Sie das Netzteil aus dem Computer heraus.

  • Seite 23: Einbauen Des Netzteils

    Einbauen des Netzteils Stecken Sie das Netzteil an den Computer, bis es einrastet. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter...

  • Seite 25: Entfernen Des Festplattenträgers

    Entfernen des Festplattenträgers Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie die Frontverkleidung. Drücken Sie die Freigabetaste am Festplattenträger. a) Öffnen Sie den Festplattenträger durch Ziehen an der Halterung. b) Schieben Sie die Festplatte aus dem Festplattenschacht.

  • Seite 27: Einbauen Des Festplattenträgers

    Einbauen des Festplattenträgers Setzen Sie das Festplattenlaufwerk in den Festplattenlaufwerksschacht ein. Drücken Sie auf die Halterung des Festplattenträgers, bis diese einrastet. Bringen Sie die Frontverkleidung an. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter...

  • Seite 29: Entfernen Der Festplattenbaugruppe

    Entfernen der Festplattenbaugruppe Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: – Frontverkleidung – Festplattenträger Entfernen Sie die Schrauben, mit denen die Festplattenlaufwerkhalterung an der Festplatte befestigt ist. a) Schieben Sie die Festplatte aus der Festplattenbaugruppe.

  • Seite 31: Einbauen Der Festplattenbaugruppe

    Einbauen der Festplattenbaugruppe Platzieren Sie die Festplatte in der Festplattenlaufwerkhalterung. Ziehen Sie die Schrauben fest, mit denen die Festplatte auf jeder Seite der Festplattenlaufwerkhalterung befestigt ist. Einbau von: – Festplattenträger – Frontverkleidung Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter...

  • Seite 33: Entfernen Des Bedienfelds

    Entfernen des Bedienfelds VORSICHT: Für das Aus- bzw. Einbauen des Bedienfelds werden zwei verschiedene Torxschraubendreher benötigt: ein T10- und ein T8-Torxschraubendreher. Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: – Frontverkleidung –...

  • Seite 35: Installieren Des Bedienfelds

    Installieren des Bedienfelds Verbinden Sie die Bedienfeldkabel. Ziehen Sie die Schrauben fest, mit denen das Bedienfeld befestigt wird. Ziehen Sie die Torxschraube wieder fest, mit der das Bedienfeld befestigt wird. Einbau von: – Abdeckung – Frontverkleidung Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter...

  • Seite 37: Entfernen Des Optischen Laufwerks

    Entfernen des optischen Laufwerks Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: – Frontverkleidung – Abdeckung – Kühlgehäuse Drücken Sie die blaue Freigabelasche in die angezeigte Richtung und heben Sie die Kunststoffabdeckung an. a) Lösen Sie die Kunststoffabdeckung aus den Scharnieren, die sie auf der anderen Seite befestigen, und entfernen Sie sie aus dem Computer.

  • Seite 39: Einsetzen Des Optischen Laufwerks

    Einsetzen des optischen Laufwerks Setzen Sie das optische Laufwerk in den Laufwerksschacht ein. Schließen Sie die Netz- und Datenkabel an. Bringen Sie die Kunststoffabdeckung wieder an, indem Sie die Laschen auf der einen Seite an den Metallscharnieren befestigen und die Abdeckung auf der anderen Seite hinunterdrücken, bis sie einrastet. Einbau von: –...

  • Seite 41: Entfernen Des Kühlgehäuses

    Entfernen des Kühlgehäuses Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: – Frontverkleidung – Abdeckung Heben Sie das Kühlgehäuse gerade nach oben und von der Systemplatine weg.

  • Seite 43: Einbauen Des Kühlgehäuses

    Einbauen des Kühlgehäuses Setzen Sie das Kühlgehäuse vor den Systemlüftern in die Systemplatine ein. Einbau von: – Abdeckung – Frontverkleidung Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter...

  • Seite 45: Entfernen Der Sas (Serial Attached Scsi)-Rückwandplatine

    Entfernen der SAS (Serial Attached SCSI)- Rückwandplatine Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: – Frontverkleidung – Abdeckung – Kühlgehäuse – Optisches Laufwerk – Laufwerksträger – Festplattenbaugruppe Trennen Sie alle SAS-Kabel, indem Sie auf die entsprechenden Freigabelaschen drücken. Drücken Sie die blauen Freigabelaschen in Pfeilrichtung gegen die Festplattenbaugruppe, um die SAS- Rückwandplatine von der Systemplatine zu lösen.

  • Seite 47: Einbauen Der Sas (Serial Attached Scsi)-Rückwandplatine

    Einbauen der SAS (Serial Attached SCSI)- Rückwandplatine Drücken Sie auf die blauen Freigabelaschen und setzen Sie die Rückwandplatine in den Steckplatz auf der Systemplatine entlang der Festplattenbaugruppe ein. Schließen Sie die SAS-Kabel an. Einbau von: – Festplattenbaugruppe – Laufwerksträger – Optisches Laufwerk –...

  • Seite 49: Entfernen Der Vorderen Gehäusebaugruppe

    Entfernen der vorderen Gehäusebaugruppe Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: – Frontverkleidung – Abdeckung – Kühlgehäuse Drücken Sie die beiden Freigabelaschen nach innen und schieben Sie die vordere Gehäusebaugruppe in Richtung der Vorderseite des Computers.

  • Seite 51: Einbauen Der Vorderen Gehäusebaugruppe

    Einbauen der vorderen Gehäusebaugruppe Schieben Sie die vordere Gehäusebaugruppe in Richtung Computerrückseite, bis sie korrekt einrastet. Einbau von: – Kühlgehäuse – Abdeckung – Frontverkleidung Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter...

  • Seite 53: Entfernen Der Lüfterhalterung

    Entfernen der Lüfterhalterung Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: – Abdeckung – Kühlgehäuse Ziehen Sie beide Freigabelaschen gleichzeitig nach oben, um die Lüfterhalterung freizugeben. a) Heben Sie die Lüfterhalterung an und entfernen Sie sie aus dem Computer.

  • Seite 55: Einbauen Der Lüfterhalterung

    Einbauen der Lüfterhalterung Bringen Sie die Lüfterhalterung im Computer an. Stellen Sie sicher, dass sich keine Kabel auf der Oberseite der Lüfteranschlüsse befinden. Drücken Sie beide Freigabelaschen gleichzeitig nach unten, um die Halterung zu befestigen. Einbau von: – Kühlgehäuse – Abdeckung Nach der Arbeit an Komponenten im Inneren des Computers .

  • Seite 57: Entfernen Der Systemlüfter

    Entfernen der Systemlüfter Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: – Abdeckung – Vordere Gehäusebaugruppe Drücken Sie auf die Freigabelasche und heben Sie den Lüfter aus der Lüfterbaugruppe heraus. a) Wiederholen Sie den obigen Schritt, um die übrigen Lüfter aus der Baugruppe zu entfernen.

  • Seite 59: Einbauen Der Systemlüfter

    Einbauen der Systemlüfter Schieben Sie den Lüfter so weit in die Lüfterbaugruppe, bis er einrastet. Wiederholen Sie den obigen Schritt, um die übrigen Lüfter in die Baugruppe einzubauen. Einbau von: – Vordere Gehäusebaugruppe – Abdeckung Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter...

  • Seite 61: Entfernen Der Knopfzellenbatterie

    Entfernen der Knopfzellenbatterie Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: – Frontverkleidung – Abdeckung – Kühlgehäuse – Lüfterhalterung Drücken Sie den Entriegelungsriegel von der Batterie weg, damit die Batterie aus dem Sockel entfernt werden kann.

  • Seite 63: Einsetzen Der Knopfzellenbatterie

    Einsetzen der Knopfzellenbatterie Setzen Sie die Knopfzellenbatterie in den Sockel auf der Systemplatine ein. Drücken Sie die Knopfzellenbatterie nach unten, bis der Entriegelungsriegel zurück in seine Position springt und die Batterie fixiert. Einbau von: – Lüfterhalterung – Kühlgehäuse – Abdeckung –...

  • Seite 65: Entfernen Des Speichers

    Entfernen des Speichers Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: – Frontverkleidung – Abdeckung – Kühlgehäuse – Vordere Gehäusebaugruppe – Lüfterhalterung Drücken Sie die Speichersicherungslaschen an den Seiten des Speichermoduls herunter und heben Sie die einzelnen Speichermodule nach oben an, um sie aus dem Computer zu entfernen.

  • Seite 67: Einbauen Des Speichers

    Einbauen des Speichers Legen Sie das Speichermodul in den Speichersockel ein. Drücken Sie das Speichermodul nach unten, bis der Speicher durch die Sicherungsklammern fixiert ist. Einbau von: – Lüfterhalterung – Vordere Gehäusebaugruppe – Kühlgehäuse – Abdeckung – Frontverkleidung Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter...

  • Seite 69: Entfernen Des Kühlkörpers

    Entfernen des Kühlkörpers Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: – Frontverkleidung – Abdeckung – Kühlgehäuse – Lüfterhalterung Schieben Sie die vordere Gehäusebaugruppe nach vorne. Lösen Sie die unverlierbaren Schrauben am Kühlkörper. Es wird empfohlen, die sich schräg gegenüberliegenden Schrauben zuerst zu lösen, um zu verhindern, dass sich eine Seite des Kühlkörpers beim Entfernen anhebt.

  • Seite 71: Einsetzen Des Kühlkörpers

    Einsetzen des Kühlkörpers Platzieren Sie den Kühlkörper auf der Systemplatine über dem Prozessor. Ziehen Sie die sich schräg gegenüberliegenden unverlierbaren Schrauben fest, um den Kühlkörper zu befestigen. Einbau von: – Lüfterhalterung – Vordere Gehäusebaugruppe – Kühlgehäuse – Abdeckung – Frontverkleidung Nach der Arbeit an Komponenten im Inneren des Computers .

  • Seite 73: Entfernen Des Prozessors

    Entfernen des Prozessors Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: – Frontverkleidung – Abdeckung – Kühlgehäuse – Vordere Gehäusebaugruppe – Lüfterhalterung – Kühlkörper So entfernen Sie den Prozessor: ANMERKUNG: Die Prozessorabdeckung ist mit zwei Hebeln befestigt. Auf diesen sind Symbole zu sehen, die anzeigen, welcher Hebel zuerst geöffnet und welcher Hebel zuerst geschlossen werden muss.
  • Seite 74 Wiederholen Sie die obigen Schritte, um den zweiten Prozessor (falls vorhanden) aus dem Computer zu entfernen. Um zu überprüfen, ob Ihr Computer über duale Prozessorsteckplätze verfügt, siehe „Komponenten der Systemplatine“.

  • Seite 75: Einbauen Des Prozessors

    Einbauen des Prozessors Platzieren Sie den Prozessor in seinem Sockel. Bringen Sie die Prozessorabdeckung wieder an. ANMERKUNG: Die Prozessorabdeckung ist mit zwei Hebeln befestigt. Auf diesen sind Symbole zu sehen, die anzeigen, welcher Hebel zuerst geöffnet und welcher Hebel zuerst geschlossen werden muss Schieben Sie den ersten Hebel seitlich in die Verriegelung, um den Prozessor zu befestigen.

  • Seite 77: Entfernen Der Erweiterungskartenträger

    Entfernen der Erweiterungskartenträger Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: – Frontverkleidung – Abdeckung Lösen Sie die Stromversorgungskabel aus den metallenen Klammern. Heben Sie den äußeren Erweiterungskartenträger an und drehen Sie ihn um.
  • Seite 78 Trennen Sie alle Kabel vom äußeren Erweiterungskartenträger und heben Sie ihn aus dem Computer. Trennen Sie alle Kabel vom mittleren Erweiterungskartenträger.
  • Seite 79 Heben Sie den mittleren Erweiterungskartenträger nach oben und entfernen Sie ihn von dem Computer.

  • Seite 81: Einbauen Der Erweiterungskartenträger

    Einbauen der Erweiterungskartenträger Verbinden Sie die Kabel, die zum mittleren Erweiterungskartenträger führen. Bauen Sie den mittleren Erweiterungskartenträger in den Computer ein. Verbinden Sie die Kabel, die zum äußeren Erweiterungskartenträger führen. Bauen Sie den äußeren Erweiterungskartenträger in den Computer ein. Verlegen Sie die Kabel, die zum Erweiterungskartenträger führen. Einbau von: –...

  • Seite 83: Entfernen Der Leistungsverteilungseinheit

    Entfernen der Leistungsverteilungseinheit Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: – Frontverkleidung – Abdeckung – Kühlgehäuse – Netzteil – Systemlüfter – Lüfterhalterung Schieben Sie die vordere Gehäusebaugruppe nach vorne. Trennen Sie den Netzanschluss des optischen Laufwerks und den Anschluss der SAS-Rückwandplatine, indem Sie in die Kerbe an jedem einzelnen Anschluss drücken und diese dann nach außen ziehen.
  • Seite 84 Lösen Sie alle Kabel aus den Kabelführungshaltern. Entfernen Sie die Schrauben, mit denen die Leistungsverteilungseinheit befestigt ist. a) Heben Sie die Leistungsverteilungseinheit an und entfernen Sie sie aus dem Computer.

  • Seite 85: Einbauen Der Leistungsverteilungseinheit

    Einbauen der Leistungsverteilungseinheit Platzieren Sie die Leistungsverteilungseinheit auf dem Computer. Ziehen Sie die Schrauben fest, mit denen die Leistungsverteilungseinheit befestigt wird. Führen Sie alle Stromversorgungskabel durch die entsprechenden Kabelführungen. Verbinden Sie die CPU 1, die CPU 2, die SAS-Rückwandplatine und den Stromversorgungsanschluss des optischen Laufwerks.

  • Seite 87: Entfernen Sie Die Remotezugriffs-Hostkarte

    Entfernen Sie die Remotezugriffs-Hostkarte Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: – Frontverkleidung – Abdeckung – Erweiterungskartenträger Entfernen Sie alle Karten aus dem Riser-Kartenträger. Heben Sie die Freigabelasche an und schieben Sie die Riser-Platine nach rechts, um sie aus dem Computer zu entfernen.

  • Seite 89: Einbauen Der Remotezugriffs-Hostkarte

    Einbauen der Remotezugriffs-Hostkarte Setzen Sie die Remotezugriffs-Hostkarte in den entsprechenden Steckplatz ein. Einbau von: – Erweiterungskartenträger – Abdeckung – Frontverkleidung Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter...

  • Seite 91: Entfernen Der Sas-Controllerkarte

    Entfernen der SAS-Controllerkarte Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: – Frontverkleidung – Abdeckung – Erweiterungskartenträger – Remotezugriffs-Hostkarte Entfernen Sie die Schrauben, mit denen die SAS-Controller-Karte befestigt ist, und entfernen Sie sie aus dem Computer.

  • Seite 93: Einbauen Der Sas-Controllerkarte

    Einbauen der SAS-Controllerkarte Ziehen Sie die Schrauben fest, mit denen die SAS-Controller-Karte befestigt wird. Einbau von: – Remotezugriffs-Hostkarte – Erweiterungskartenträger – Abdeckung – Frontverkleidung Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter...

  • Seite 95: Entfernen Der Systemplatine

    Entfernen der Systemplatine Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: – Frontverkleidung – Abdeckung – Kühlgehäuse – Kühlkörper – Prozessor – Speicher – Vordere Gehäusebaugruppe – Netzteil – Lüfterhalterung – Erweiterungskartenträger –...

  • Seite 97: Einbauen Der Systemplatine

    Einbauen der Systemplatine Platzieren Sie die Systemplatine auf dem Gehäuse. Schieben Sie die Systemplatine zur Rückseite des Computers. Drücken Sie auf die blaue Freigabelasche. Einbau von: – Leistungsverteilungseinheit – Erweiterungskartenträger – Lüfterhalterung – Speicher – Prozessor – Kühlkörper – Vordere Gehäusebaugruppe –...

  • Seite 99: Komponenten Der Systemplatine

    Komponenten der Systemplatine Die folgende Abbildung zeigt die Komponenten der Systemplatine. 1. DIMM-Steckplätze 12. SATA-Anschluss 2. Systemlüfteranschlüsse 13. Steckplatz für Knopfzellenbatterie 3. Anschluss an der Frontblende 14. Netzanschluss für CPU-1-Arbeitsspeicher 4. Netzanschluss für CPU-2-Arbeitsspeicher 15. Kennwort-Reset-Jumper 5. Anschluss für Leistungsverteilungseinheit 16.

  • Seite 101: Beheben Von Störungen

    Beheben von Störungen Diagnose-LEDs ANMERKUNG: Die Diagnose-LEDs dienen ausschließlich dazu, den Fortschritt bei der POST-Routine anzuzeigen. Diese LEDs zeigen nicht das Problem an, das zum Stoppen der POST-Routine geführt hat. Die Diagnose-LEDs befinden sich neben dem Betriebsschalter an der Gehäusevorderseite. Die LEDs sind nur während des POST-Vorgangs aktiv und sichtbar.
  • Seite 102 Anzeigemuster Problembeschreibung Schritte zur Fehlerbehebung Diagnose-LEDs Betriebsschalter-LED • Stellen Sie sicher, dass an der Steckdose Spannung anliegt, indem Sie probeweise ein anderes Gerät anschließen, beispielsweise eine Lampe. • Vergewissern Sie sich, dass das Stromkabel und das Kabel der Frontblende fest mit der Systemplatine verbunden sind.
  • Seite 103 Anzeigemuster Problembeschreibung Schritte zur Fehlerbehebung Diagnose-LEDs Betriebsschalter-LED Strom-Testschalter und halten ihn gedrückt. Wenn sie aufleuchtet, besteht eventuell ein Problem mit einem Peripheriegerät. • Wenn die LED immer noch nicht aufleuchtet, entfernen Sie die PSU-Verbindungen von der Systemplatine, drücken und halten Sie dann den Strom-Testschalter gedrückt.
  • Seite 104 Anzeigemuster Problembeschreibung Schritte zur Fehlerbehebung Diagnose-LEDs Betriebsschalter-LED • Installieren Sie nach Möglichkeit Arbeitsspeicher desselben Typs in Ihrem Computer, von dem Sie wissen, dass er funktioniert. Möglicher Fehler bei der Ersetzen Sie die CPU durch CPU oder Systemplatine. eine CPU, von der Sie wissen, dass sie funktioniert.
  • Seite 105 Anzeigemuster Problembeschreibung Schritte zur Fehlerbehebung Diagnose-LEDs Betriebsschalter-LED Möglicherweise ist ein • Trennen Sie alle Fehler an der Systemplatine internen und externen aufgetreten. Peripheriegeräte und starten Sie den Computer neu. Wenn der Computer startet, setzen Sie eine Peripheriegeräte- Karte nach der anderen ein, bis Sie die defekte Karte gefunden haben.
  • Seite 106 Anzeigemuster Problembeschreibung Schritte zur Fehlerbehebung Diagnose-LEDs Betriebsschalter-LED Speichermodule (jeweils eines bei jedem Test), bis Sie ein fehlerhaftes Modul gefunden oder alle Module ohne Fehler installiert haben. • Installieren Sie nach Möglichkeit funktionsfähige Speichermodule eines einheitlichen Typs in Ihrem Computer. Möglicher Fehler bei der •...
  • Seite 107 Anzeigemuster Problembeschreibung Schritte zur Fehlerbehebung Diagnose-LEDs Betriebsschalter-LED weitere Speichermodule (jeweils eines bei jedem Test), bis Sie ein fehlerhaftes Modul gefunden oder alle Module ohne Fehler installiert haben. • Installieren Sie nach Möglichkeit funktionsfähige Speichermodule eines einheitlichen Typs in Ihrem Computer. Speichermodule werden •...
  • Seite 108 Anzeigemuster Problembeschreibung Schritte zur Fehlerbehebung Diagnose-LEDs Betriebsschalter-LED zuletzt aus dem Computer entfernte Karte auf Ressourcen- Konflikte überprüfen. Ein möglicher Ressourcen- • CMOS löschen. und/oder Hardwarefehler ist • Trennen Sie alle bei der Systemplatine internen und externen aufgetreten. Peripheriegeräte und starten Sie den Computer neu.

  • Seite 109: Fehlermeldungen

    Anzeigemuster Problembeschreibung Schritte zur Fehlerbehebung Diagnose-LEDs Betriebsschalter-LED versucht, von einem Gerät zu starten (etwa vom Diskettenlaufwerk oder einem optischen Laufwerk), überprüfen Sie im System-Setup, ob die Startreihenfolge für die auf dem Computer installierten Geräte richtig ist. Fehlermeldungen Fehler, die einen vollständigen Stopp des Systems zur Folge haben Es folgt eine Liste mit BIOS-Fehlermeldungen, die einen vollständigen Stopp des Systems zur Folge haben, und ein Aus- und wieder Einschalten des Systems erfordern: •...

  • Seite 110: Fehler, Die Keinen Stopp Des Systems Zur Folge Haben

    • Alert! Previous shutdown due to thermal event. (Warnung! Vorheriges Herunterfahren aufgrund eines thermischen Ereignisses.) • Alert! Previous voltage failure. (Warnung! Vorheriger Spannungsfehler.) • Alert! System battery voltage is low. (Warnung! Niedriger Ladestand des Systemakkus.) • Alert! Uncorrectable memory error previously detected at XXXXXXXXh (Warnung! Ein nicht korrigierbarer Speicherfehler wurde zuvor um XXXXXXXXh entdeckt.) •...

  • Seite 111: Technische Daten

    Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Weitere Informationen zur Konfiguration Ihres Computers erhalten Sie, indem Sie auf Start → Hilfe und Support klicken und die Option zum Anzeigen von Informationen über Ihren Computer auswählen.
  • Seite 112 Tabelle 5. Audio Audio Technische Daten Integriert Realtek Audio Codec ALC3220 Tabelle 6. Netzwerk Netzwerk Technische Daten Integriert Ethernet-Controller Intel 82579 und Intel 82574 Tabelle 7. Erweiterungsbus Erweiterungsbus Technische Daten Bustyp: PCI Express 3.0 PCI Express 2.0 PCI 2.3 (optional) USB 2.0 SATA 3 Bustaktrate:...
  • Seite 113 Kartensteckplätze Technische Daten Steckplatz 4 PCI Express 3.0 x16, elektrisch und mechanisch, volle Bauhöhe, volle Baulänge Mittlere Riser-Option 1: Steckplatz 5 PCI Express 3.0 x8/x16, elektrisch/mechanisch, volle Bauhöhe, volle Baulänge Steckplatz 6 PCI Express 3.0 x16, elektrisch und mechanisch, volle Bauhöhe, volle Baulänge Mittlere Riser-Option 2: Steckplatz 5...
  • Seite 114 Interne Anschlüsse Technische Daten Systemleistung ein 24-poliger Anschluss Leistungsverteilungsplatine – Kommunikation ein 6-poliger Anschluss Elemente an der Frontblende ein 28-poliger Anschluss Systemlüfter sechs 4-polige Anschlüsse externe Hostkarten-Stromregelung ein 2-poliger Anschluss CPU/Speicherstromversorgung vier 4-polige Anschlüsse Speicher zwölf 240-polige Anschlüsse (DDR3) Rückseite IO: PCI Express ein 98-poliger Anschluss (x8) Riser:...
  • Seite 115 Steuerelemente und Anzeigen Technische Daten Laufwerkaktivitätsanzeige Blaue Anzeige – Blau blinkend zeigt an, dass der Computer Daten von der Festplatte liest oder Daten darauf schreibt. Netzwerkverbindungs- Blaue Anzeige — Es besteht eine gute Verbindung zwischen dem Netzwerk und Integritätsanzeigen (vorne): dem Computer.
  • Seite 116 Abmessungen und Gewicht Technische Daten ohne Frontverkleidung 19,06 kg (41,92 lb) Tabelle 15. Umgebungsbedingungen Umgebungsbedingungen Technische Daten Temperatur: Betrieb 10 °C bis 35 °C (50 °F bis 95 °F) Bei Lagerung -40 °C bis 65 °C (-40 °F bis 149 °F) Relative Luftfeuchtigkeit (max.): Betrieb 10% bis 90% (nicht-kondensierend)

  • Seite 117: System-Setup

    ANMERKUNG: Da dieses einmalige Startmenü nur den aktuelle Startvorgang beeinflusst, ergibt sich der zusätzliche Vorteil, dass der Techniker nach erfolgter Fehlersuche die kundenspezifische Startreihenfolge nicht wiederherstellen muss. Dem Computer stehen während der POST-Routine mehrere Tastenkombinationsoptionen auf dem Dell-Logo-Bildschirm zur Verfügung. Tastenkombination...

  • Seite 118: Dell Diagnostics

    Nach dem Drücken der Tastenkombination laden die entsprechenden Module und die PSA-Diagnose wird ausgeführt. Wenn dies erfolgreich ist, wird das Standard-Hauptmenü des Programms Dell Diagnostics angezeigt. Wenn die Diagnose beendet wird, startet das System neu und kehrt zum installierten Betriebssystem zurück. Auch durch einen Neustart des Computers mit der Tastenkombination <Strg><Alt><Entf>...
  • Seite 119 Allgemein • Slot Information (Steckplatzinformationen): Angezeigt werden SLOT1, SLOT1, SLOT2, SLOT3, SLOT4, SLOT5, SLOT6, und SLOT7. Date/Time Zeigt die aktuellen Einstellungen zum Datum und zur Uhrzeit an. Änderungen an Systemdatum und -zeit werden sofort wirksam. Boot Sequence Legt fest, in welcher Reihenfolge der Computer die aufgeführten Laufwerke nach einem startfähigen Betriebssystem durchsucht.
  • Seite 120 Systemkonfiguration • Enable (Aktivieren, Standardeinstellung) • No Boot (Kein Systemstart) Serial Port #1 Legt die Verwendung des integrierten Anschlusses fest. • Deaktivieren • Auto (Standardeinstellung) • COM1-Modus • COM3 Miscellaneous Devices Aktiviert oder deaktiviert verschiedene Systemgeräte. • USB-Anschluss auf der Vorderseite •...
  • Seite 121 Performance (Leistung) CPUID Limit aktivieren – Standardmäßig deaktiviert Memory Node Interleaving Steuert, wie viele auf die physischen Prozessoren verteilten Systemspeicher konfiguriert und dem Betriebssystem gemeldet werden. • SMP (Standardeinstellung) • NUMA (Standardeinstellung für Dual-Prozessor-Systeme) Unterstützung der Virtualisierung Virtualization Legt fest, ob ein Virtual Machine Monitor (VMM) die zusätzlichen Hardwarefunktionen der Intel Virtualization-Technologie nutzen kann.
  • Seite 122 Sicherheit OROM Protection Legt fest, ob Zugriff auf die Option ROM-Konfigurationen während des Boots erlaubt ist (wie STRG+I oder STRG+P). OROM Protection (OROM-Schutz) aktivieren – Standardmäßig aktiviert Computrace(R) Aktiviert oder deaktiviert die BIOS-Modulschnittstelle des optionalen Computrace- Services von Absolute Software. •...
  • Seite 123 Stromverwaltung • Aktivieren • On with Boot to NIC (Aktiviert mit Systemstart von NIC) aktivieren Wartung Service Tag Zeigt die Service-Tag-Nummer des Computers an. Asset Tag Ermöglicht es, eine Systemkennnummer zu definieren, wenn noch keine festgelegt wurde. System Management Steuert den Mechanismus zur Systemverwaltung. •...

  • Seite 125: Kontaktaufnahme Mit Dell

    Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Besuchen Sie dell.com/support.
