Dell R320-Systeme Benutzerhandbuch Seite 95

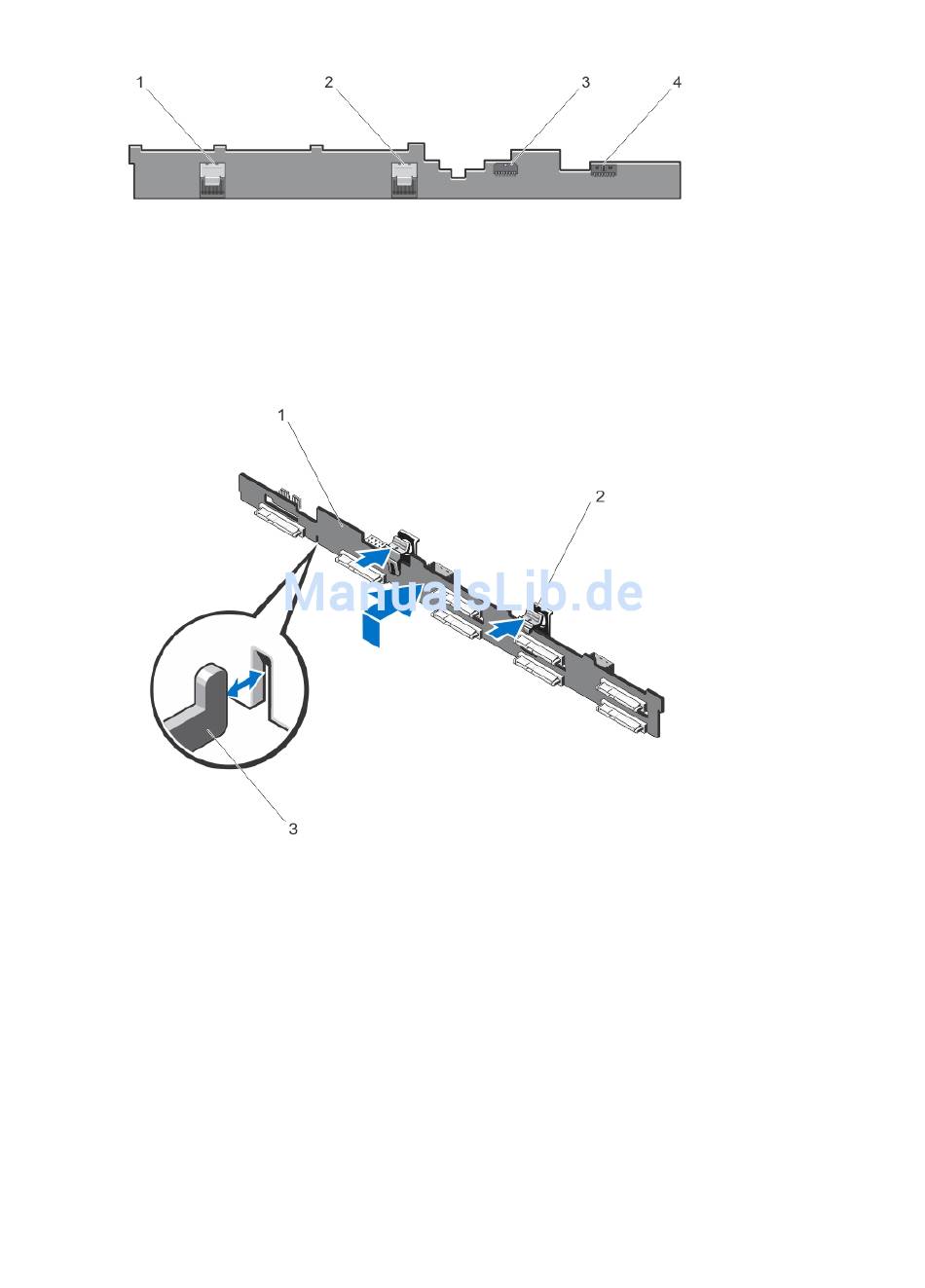

Abbildung 50. Rückansicht der Rückwandplatine für acht Festplatten
1. SAS-B-Anschluss
2. SAS-A-Anschluss
3. Stromanschluss der Rückwandplatine
4. Signalanschluss der Rückwandplatine
Abbildung 51. Rückwandplatine für acht Festplatten entfernen und installieren
1. Festplattenrückwandplatine
2. Freigabelaschen (2)
3. Haken am Gehäuse (4)
95
