NIC-Anzeigecodes

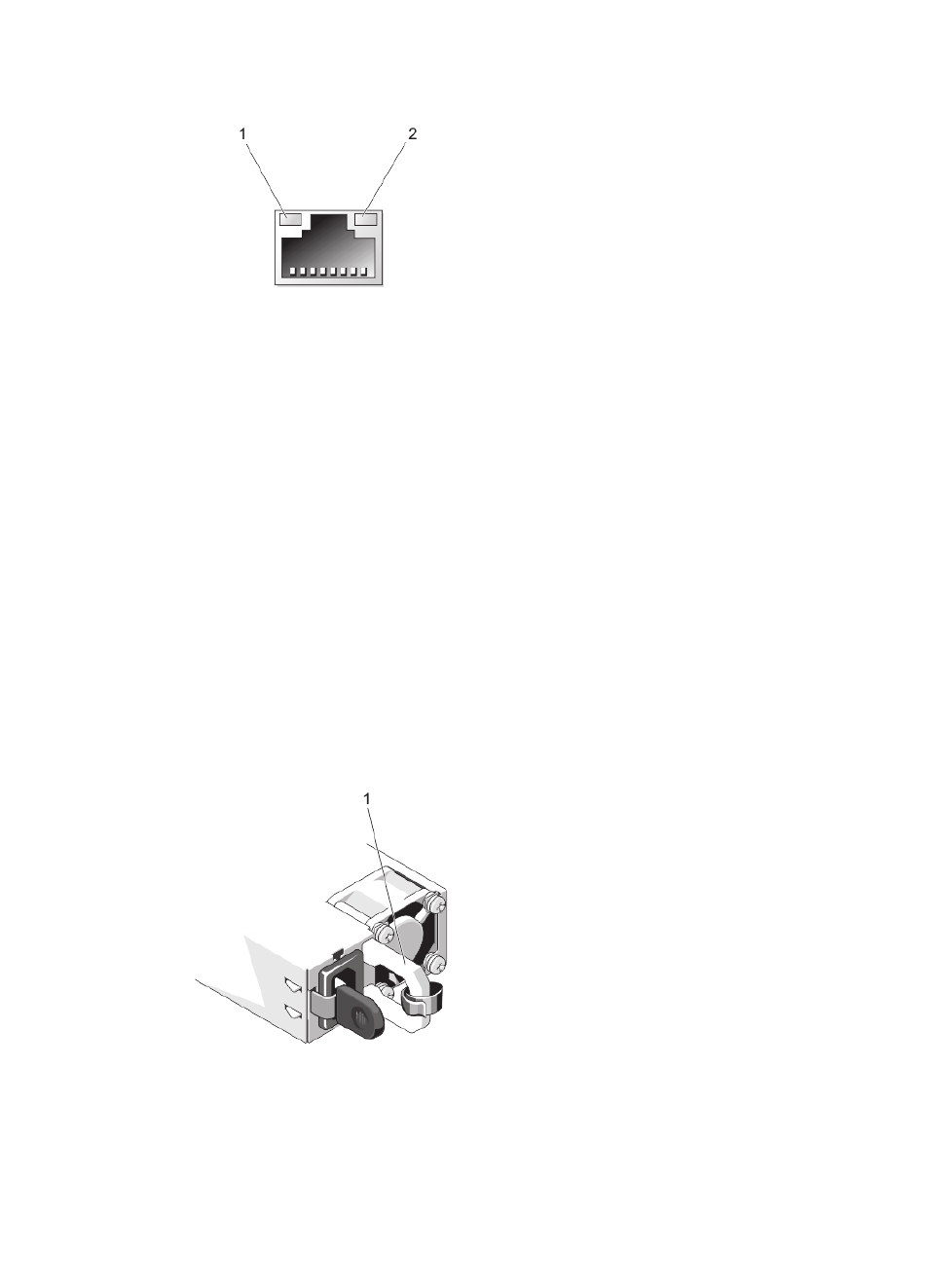

Abbildung 5. NIC-Anzeige
1. Verbindungsanzeige
2. Aktivitätsanzeige
Anzeige
Verbindungsanzeige und
Aktivitätsanzeige leuchten nicht
Verbindungsanzeige leuchtet grün
Verbindungsanzeige leuchtet gelb
Aktivitätsanzeige blinkt grün
Anzeigecodes für Stromversorgung
Jedes Wechselstrom-Netzteil verfügt über einen beleuchteten transluzenten Griff und jedes Gleichstrom-Netzteil (falls
vorhanden) verfügt über eine LED-Anzeige, die als Anzeige fungiert, die darüber informiert, ob Spannung anliegt oder ein
Stromausfall aufgetreten ist.
Abbildung 6. Statusanzeige beim Wechselstrom-Netzteil
1. Statusanzeige beim Wechselstrom-Netzteil/Griff
16
Anzeigecode
Der NIC ist nicht mit dem Netzwerk verbunden.
Der NIC ist mit einem gültigen Netzwerk bei seiner maximalen Port-
Geschwindigkeit (1 oder 10 GBit/s) verbunden.
Der NIC ist mit einem gültigen Netzwerk bei weniger als seiner maximalen
Port-Geschwindigkeit verbunden.
Netzwerkdaten werden gesendet oder empfangen.
