Speichersystem SC4020 – Anzeigen und Funktionen der Rückseite
Die Rückseite des SC4020 enthält die Speicher-Controller-Anzeigen und die Stromversorgungsanzeigen.

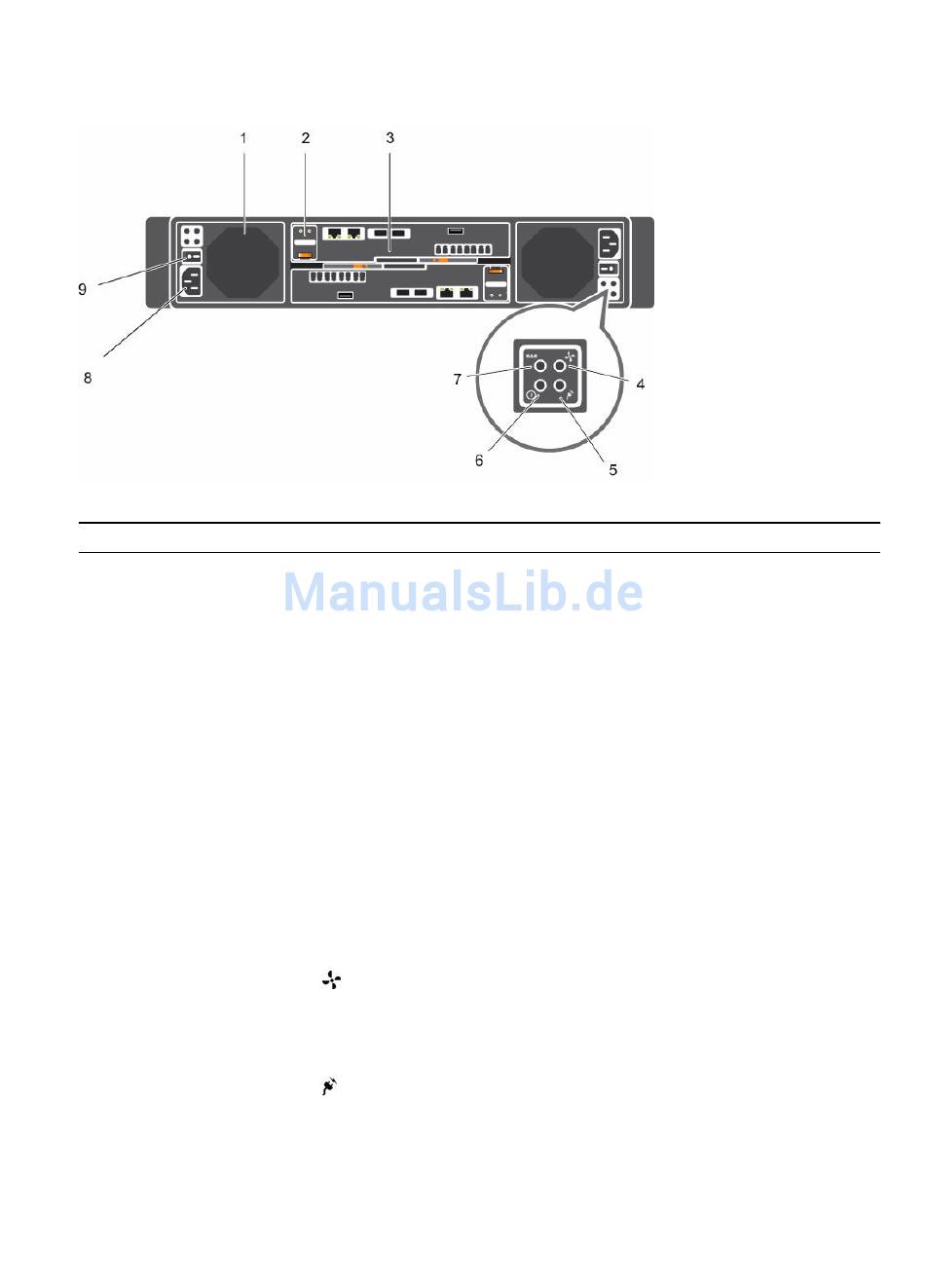

Abbildung 7. Speichersystem SC4020 Ansicht der Rückseite
Element Name
1
Stromversorgungs-
/
Kühlungslüftermod
ul (PSU) (2)
2
Battery Backup Unit
BBU
(Notversorgungsak
ku) (2)
3
Speicher-
Controller
(2)
4
Kühlungslüfter-
Fehleranzeige (2)
5
Wechselstrom-
Fehleranzeige (2)
14
Symbol Beschreibung
—
Enthält eine 580-W-Stromversorgung und Lüfter, die für die
Kühlung des Speichersystem sorgen.
—
Ermöglicht dem Speicher-Controller ein reibungsloses
Herunterfahren im Falle eines Stromausfalls.
—
Jeder Speicher-Controller enthält folgende Ports:
•
Back-End-Ports: 2 6-GBit/s-SAS-Ports
•
Front-End-Ports: Fibre Channel-Ports oder iSCSI-Ports
•
MGMT-Port: Integrierter Ethernet/iSCSI-Port, der in der
Regel für die Systemverwaltung verwendet wird
•
REPL-Port: Integrierter iSCSI-Port, der in der Regel für die
Replikation zu einem anderen Storage Center verwendet
wird
•
Serielle Schnittstelle: Für die Erstkonfiguration verwendet,
nur Support-Funktionen
•
Aus: Normaler Betrieb
•
Stetig gelb: Lüfterfehler oder das Speichersystem hat
Probleme bei der Kommunikation mit dem Netzteil
•
Blinkt gelb: Die PSU befindet sich im Programmiermodus.
•
Aus: Normaler Betrieb
•
Stetig gelb: Netzteil wurde entfernt oder das
Speichersystemhat Probleme bei der Kommunikation mit
dem Netzteil
