4.5. ρ ρ ρ ρ - MESSUNG DES SPEZIFISCHEN ERWIDERSTANDES
Der spezifische Erdwiderstand ist ein wesentlicher Parameter zur Berechnung des
Widerstandswerts von Erdspießen, die in der Konstruktion einer Erdinstallation verwendet
werden. Die Messung wird entsprechend den Normen IEC 781, VDE 0413 EN61557-5
durchgeführt.
Φ Das Gerät kann für Spannungs- und Stromstärkemessungen an Anlagen mit
Überspannungskategorie III von 240 V an Erde und von maximal 415 V
zwischen den Eingängen verwendet werden. Das Gerät darf nicht an
Installationen angeschlossen werden, deren Spannungen die in diesem
Handbuch genannten Grenzwerte übersteigen. Beim Überschreiten dieser
Grenzwerte besteht für den Benutzer die Gefahr eines elektrischen Schlages;
außerdem könnte das Gerät beschädigt werden.
Φ Verbinden Sie die Messleitungen mit den Krokodilklemmen immer nur dann,
wenn diese nicht mit der zu prüfenden Anlage verbunden sind..
Φ Beachten Sie immer die Berührungszone der Klemmen (siehe 4.2.)
Φ Sollten die zum Lieferumfang gehörigen Messleitungen für die Messaufgabe
nicht lang genug sein, können Sie diese verlängern, dabei sind die Angaben in
Par 11.1.1 zu beachten).
Das Gerät durch Drücken der Taste ON/OFF einschalten
1.
Die Pfeiltasten rechts/links ⊳,
2.
Tasten nach oben/unten

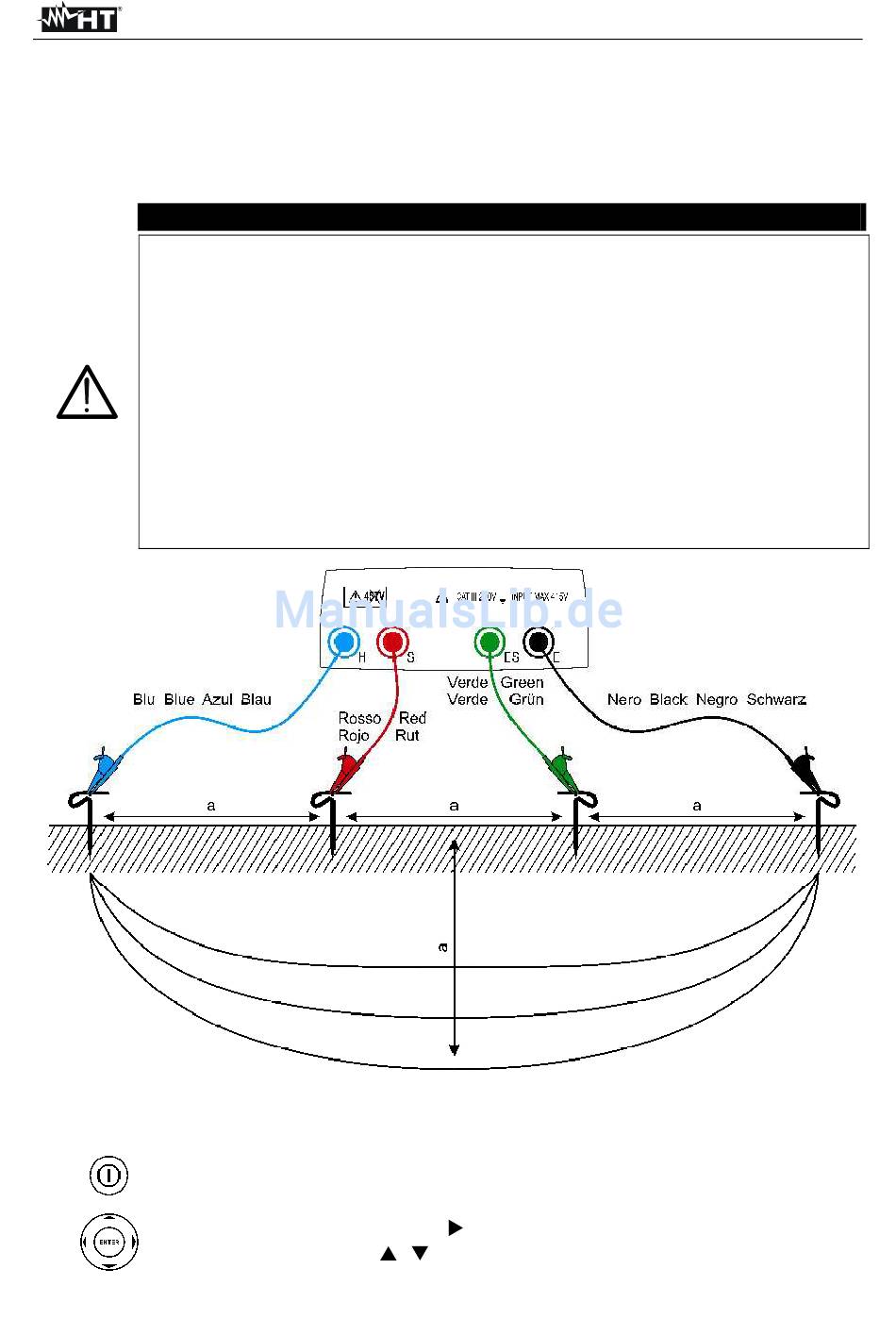

Abb. 5: Messung des spezifischen Erdwiderstands
VORSICHT
drücken und MOD auswählen, dann die
,
drücken und die Option ρ ρ ρ ρ auswählen
DE - 12
GEO 416
