4.4. EARTH 2W – ERDUNGSWIDERSTANDSMESSUNG (2PUNKT)
Φ Das Gerät kann für Spannungs- und Stromstärkemessungen an Anlagen mit
Überspannungskategorie III von 240 V an Erde und von maximal 415 V zwischen den
Eingängen verwendet werden. Das Gerät darf nicht an Installationen angeschlossen
werden, deren Spannungen die in diesem Handbuch genannten Grenzwerte
übersteigen. Beim Überschreiten dieser Grenzwerte besteht für den Benutzer die
Gefahr eines elektrischen Schlages; außerdem könnte das Gerät beschädigt werden
Φ Verbinden Sie die Messleitungen mit den Krokodilklemmen immer nur dann, wenn
diese nicht mit der zu prüfenden Anlage verbunden sind..
Φ Beachten Sie immer die Berührungszone der Klemmen (siehe 4.2).
Φ
Sollten die zum Lieferumfang gehörigen Messleitungen für die Messaufgabe nicht lang
genug sein, können Sie diese verlängern, dabei sind die Angaben in Kap. 11.1.1. zu
beachten).
Immer wenn es nicht möglich ist, Spieße in den Boden zu stecken, um eine Messung mit
drei Kabeln durchzuführen (z.B. in historischen Anlagen) kann eine vereinfachte Methode
mit zwei Kabeln durchgeführt werden, die aus Gründen der Sicherheit einen höheren Wert
ausgibt. Um die Messung durchzuführen, wird ein geeigneter Hilfsstab benötigt; ein
Erdspieß ist dann geeignet, wenn sein Erdungswiderstand vernachlässigbar und
unabhängig von der zu testenden Erdinstallation ist.
In Abb. 3 wird ein Lampenpfosten als Erdspieß verwendet. Es kann aber auch jeder in den
Boden gesteckte Metallgegenstand verwendet werden, solange die oben genannten
Bedingungen erfüllt sind.
Das Gerät zeigt die Summe der Werte R
und Abb. 4). Daher liegt der Messwert umso näher an R
vernachlässigbarer der Wert R
Zusätzlich wird die Messung "zur Sicherheit" um R
insgesamt mit Schutzleitern abgestimmt sind, gilt dies für R

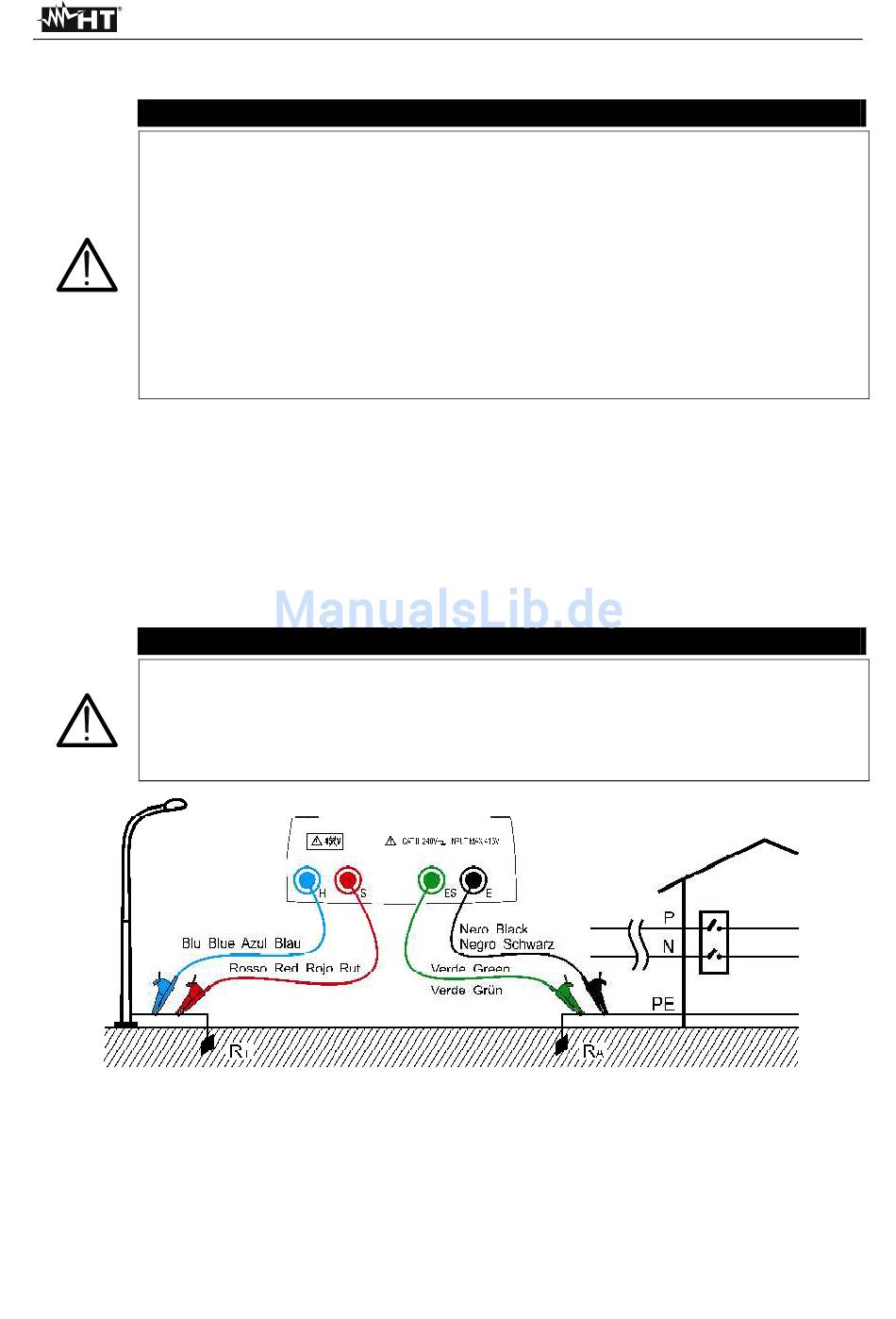

Abb. 3: 2 Punkt Erdungswiderstandsmessung mit 2x2 Messleitungen
In den TT-Systemen (siehe Abb. 4) ist es möglich, eine Messung des Erdungswiderstands
mit Hilfe des NEUTRAL-Leiters durchzuführen, der direkt an einer mit dem öffentlichen
Netz verbundenen Steckdose oder einer Schalttafel abgegriffen und als Hilfs-Erdspieß
verwendet wird; wenn außerdem der Erdanschluss verfügbar ist, kann die Messung direkt
an der Steckdose zwischen NEUTRAL und ERDE durchgeführt werden.
VORSICHT
VORSICHT
+R
als Ergebnis an (siehe Abb. 3
A
T
des Erdspießes im Vergleich zu R
T
DE - 9
GEO 416
(Erwartungswert), je
A
selbst ist.
A
erhöht, d.h. wenn R
T
allein umso mehr
A
+R
A
T
