11.3.
ERDUNGSWIDERSTAND, VOLTAMPEREMETRISCHE METHODE
11.3.1. Methode für klein dimensionierte Erdspieße
Lassen Sie einen Strom zwischen dem zu prüfenden Erdspieß und einer Messsonde
fließen, die in einer Entfernung positioniert ist, die dem Fünffachen der Diagonale der
eingrenzenden Fläche der Erdinstallation entspricht. Setzen Sie die Spannungs-
Messsonde etwa auf halbem Weg zwischen dem Erdspieß und der Strom-Messsonde ein
und messen Sie die Spannung zwischen beiden.

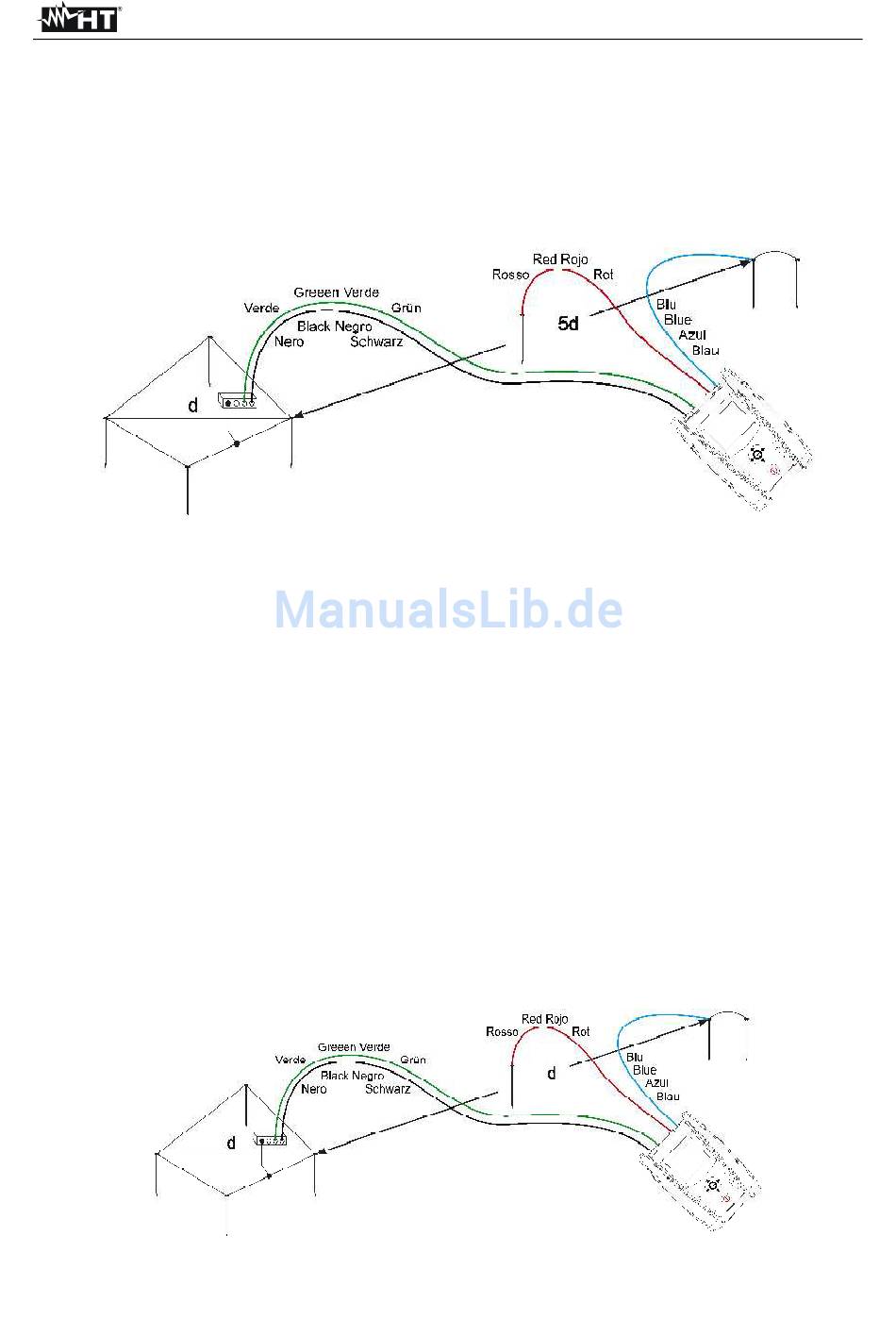

Abb. 6: Erdungswiderstandsmessung – klein dimensionierte Erdspieße
11.3.2. Methode für groß dimensionierte Erdspieße
Dieses Verfahren basiert ebenfalls auf der voltamperemetrischen Methode, wird jedoch
hauptsächlich verwendet, wenn es schwierig ist, einen Hilfs-Erdspieß zur Strommessung
in einer Entfernung einzustecken, die dem Fünffachen der Diagonale der eingrenzenden
Fläche der Erdinstallation entspricht. Platzieren Sie die Strom-Messsonde in einer
Entfernung, die der Diagonalen der Erdungsinstallation entspricht. Um sicherzustellen,
dass die Spannungs-Messsonde außerhalb des Bereichs platziert ist, der durch den zu
prüfenden Erdspieß sowie den Hilfs-Erdspieß beeinflusst ist, werden mehrere Messungen
vorgenommen, wobei die Spannungs-Messsonde als erstes auf halbem Weg zwischen
der Installation und der Hilfs-Strommesssonde positioniert wird und diese später in
Richtung der zu testenden Installation und in Richtung der Hilfs-Strommesssonde
verschoben wird. Solche Messungen sollten zu vergleichbaren Ergebnissen führen, und
alle Unterschiede zwischen aufgenommenen Messwerten weisen darauf hin, dass der
Spannungs-Erdspieß in den Einflussbereich der zu testenden Installation oder des Hilfs-
Strom-Erdspießes in den Boden gesteckt wurde. Solche Messungen dürfen nicht als
verlässlich betrachtet werden. In diesem Fall ist es notwendig, den Abstand zwischen dem
Hilfs-Strom-Erdspieß und dem zu testenden Erdspieß zu vergrößern und die gesamte
Messung dann wie oben zu wiederholen.
Abb. 7: Erdungswiderstandsmessung – groß dimensionierte Erdspieße
DE - 28
GEO 416
