MONTAGEANLEITUNG
ROMA & MALTA AUSSENBESCHATTUNG

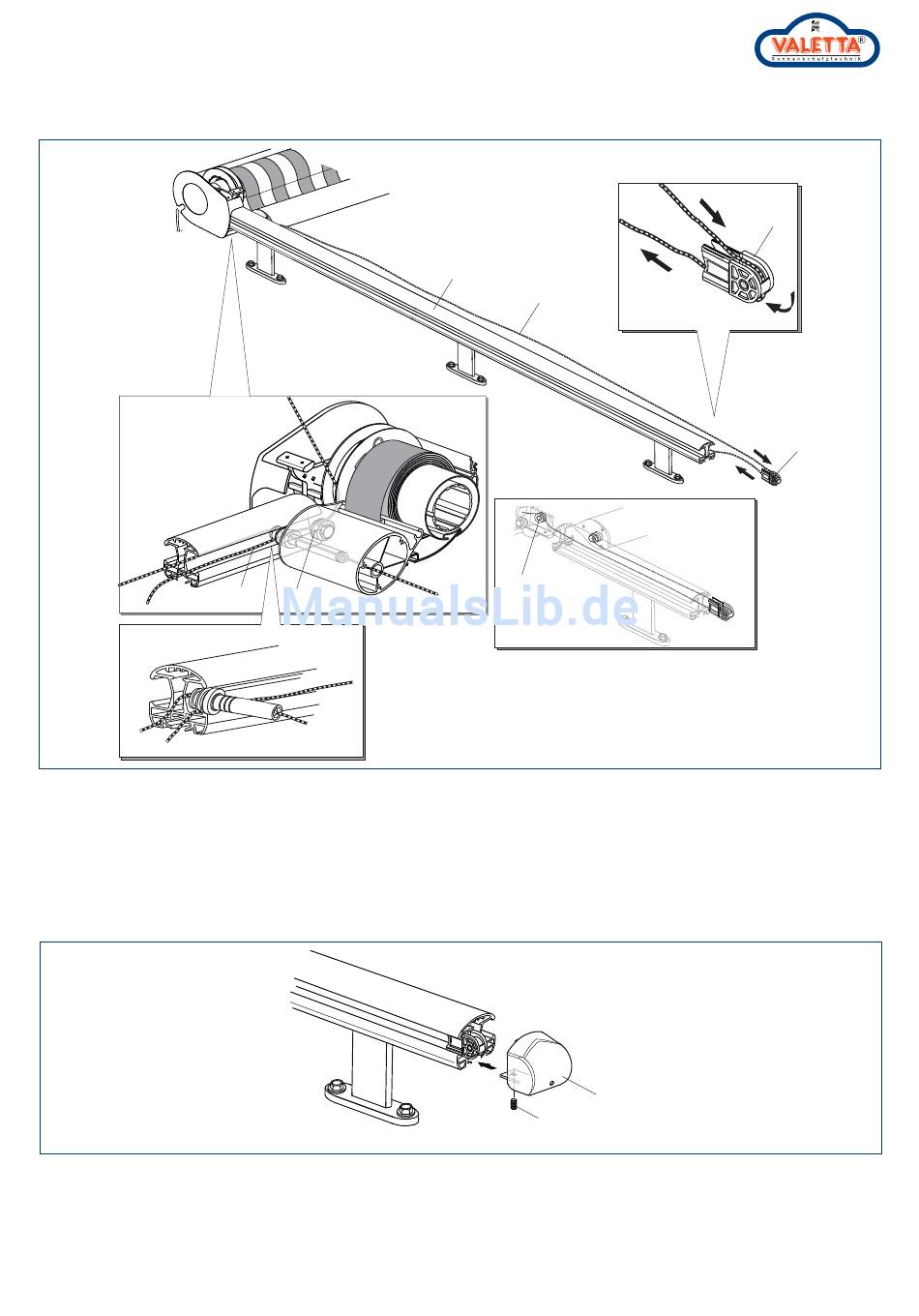

5. SEIL IN FÜRHUNGSSCHIENE EINHÄNGEN
5.1.
5.1. Seil (13) entknoten und neben den Führungsschienen (2) auf
die Glaskonstruktion legen.
5.2. In Halter Umlenkrolle (14) von oben nach unten einfädeln
und anschließend den Halter Umlenkrolle auf das untere Ende der
Führungsschiene (2) aufstecken.
6. ENDKAPPE FÜHRUNGSSCHIENE BEFESTIGEN
6.1.
6.1. Endkappen (5) auf Führungsschienen aufstecken und mit
Gewindstift (15) sichern.
14 / 13
13
15
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
2
13
15
5.3. Seil in der inneren Nut der Führungsschiene nach oben führen
und über die Umlenkrolle (15) des Schwertes nach oben ziehen.
5
15
Technische Änderungen vorbehalten / Stand Juli 2013
