MONTAGEANLEITUNG
ROMA & MALTA AUSSENBESCHATTUNG
1.4.
9
9
1.5.

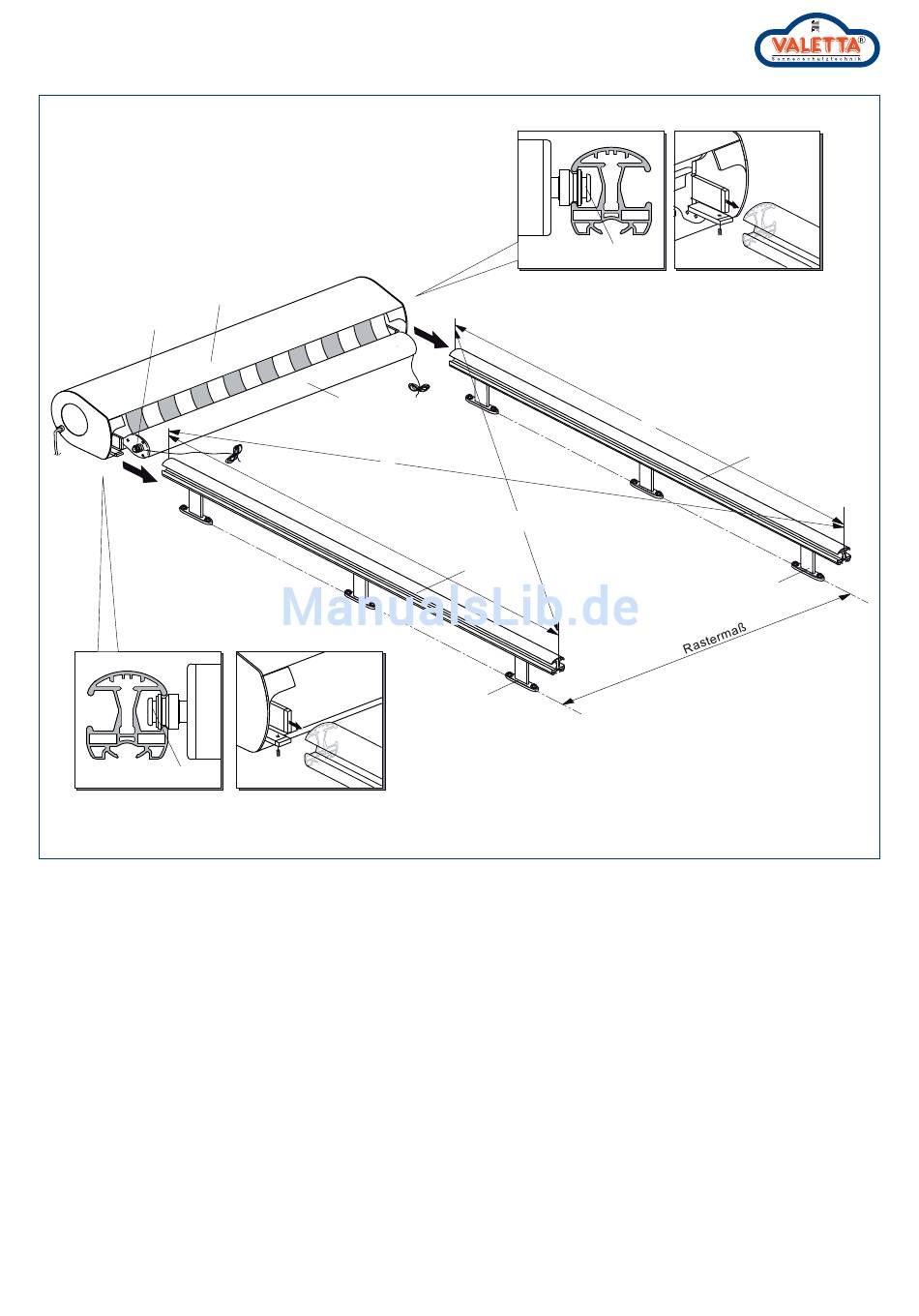

1.4. Klebebänder an der Verpackung der
Antriebseinheit (4) seitlich lösen und beim
Ausfallprofil (6), nur beide Enden öffnen!
ACHTUNG:
1.5. Vor dem Einschieben der Antriebsein-
heit müssen die Laufrollen (9) des Ausfall-
profils links und rechts mit in die Führungs-
schienen (2) eingebracht werden!
1.6. Komplette Antriebseinheit (4) mit den
Steckansätzen links und rechts in die Füh-
rungsschienen (2) schieben und mit den
Gewindestiften sichern.
1.7. Alle Verbindungen zwischen Ab-
standshalter (7) und Führungsschiene
10 / 13
4
6
Y
1.6.
(2) lösen. Anlage in gewünschte Position
schieben und leicht sichern.
1.8. Montierte Führungsschienen (2) diago-
nal über kreuz und auf Rastermaß ausrich-
ten und sichern.
Maß X = Maß Y
ACHTUNG:
Es ist unbedingt notwendig, nochmals Ras-
termaß und Maß X und Y zu kontrollieren.
Die Funktionsfähigkeit der Anlage wird
maßgebend von der exakten Ausrichtung
der Anlage bestimmt.
Die Differenz der Maße darf max. 2 mm
betragen!
