MONTAGEANLEITUNG
ROMA & MALTA AUSSENBESCHATTUNG

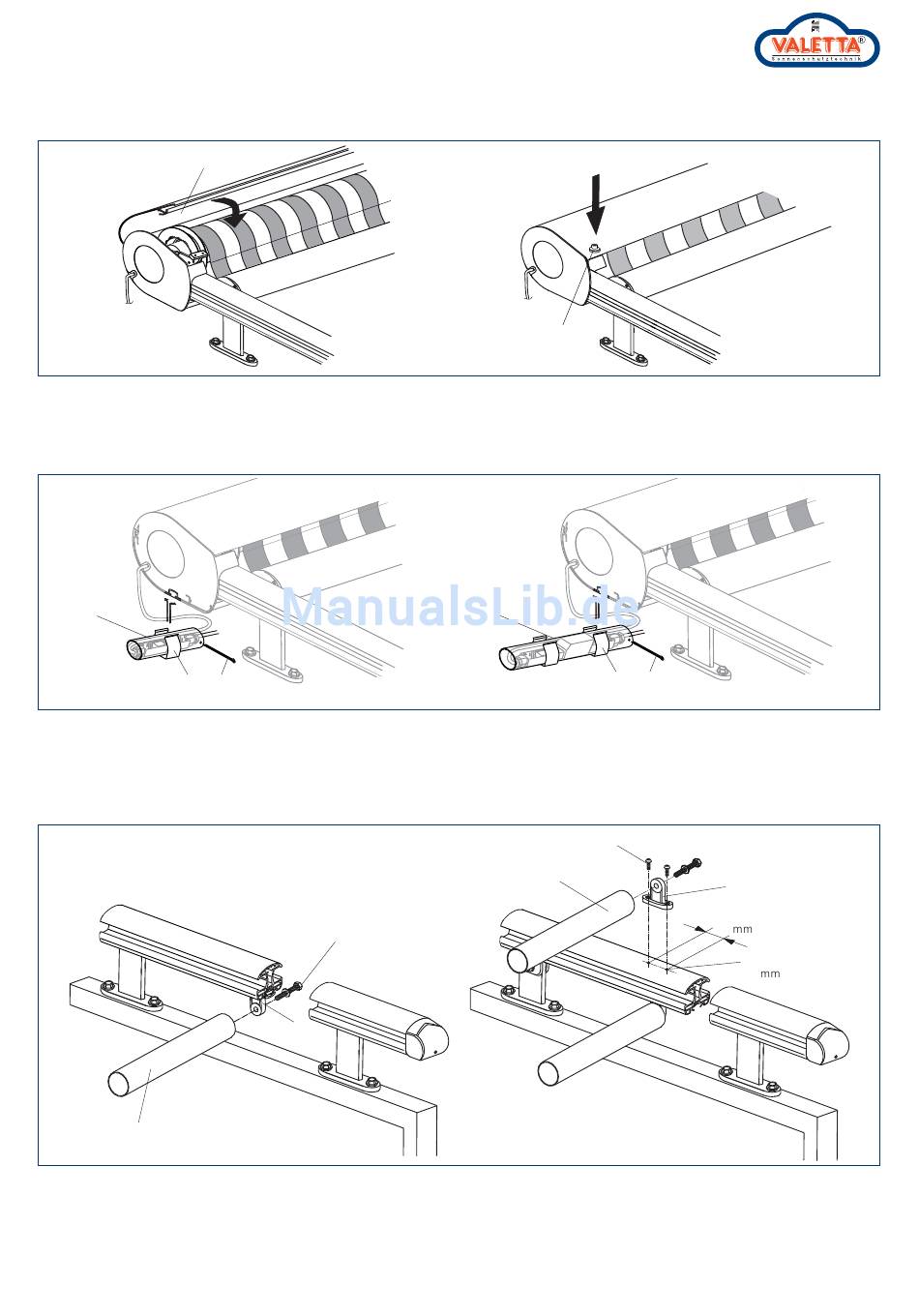

10. ABDECKUNG SCHLIESSEN

10.1.
12
10.1. Abdeckung (12) auf Bodenblech aufsetzen und schließen.
Mit Schraube (11) die Abdeckung im Seitenlager wieder sichern.
Probelauf. Endlagen überprüfen.
10.2.
22
23 24
10.2. Schutzhülse (22) für Hirschmann-Kupplung mit
Klammer (23) in Nut des Bodenbleches einclipsen.
Hirschmannstecker mit Splint (24) sichern.
11. DISTANZROHR
11.1.
8
11.1. Bei Ausfall größer als 351cm Distanzrohr (8) mittig
in die Führungsschienen einsetzen und mit Schrauben
und U-Scheiben (28) im Distanzhalter (29) verschrauben.
Technische Änderungen vorbehalten / Stand Juli 2013
28
29
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
11
Sollte die Endlagen-Programmierung geändert werden, bitte wie
im Beiblatt „Einstellenanleitung für Motor" beschrieben die End-
lagen ändern.
10.3.
25
26 27
10.3. Schutzhülse RTS (25) für Uni Slim Receiver RTS mit
Klammern (26) in die Nut des Bodenbleches einclipsen.
Uni Slim Receiver RTS mit Splint (27) sichern.
31
30
Zur Montage der Windsicherung (30) Bohrung auf Führungs-
schiene anbringen und Distanzrohrhalter (29) mit Schrauben (31)
befestigen. Windsicherung wie Distanzrohr im Distanzrohrhalter
verschrauben.
29
40
2x Bohrung ø 5,
10 tief
17 / 13
