MONTAGEANLEITUNG
ROMA & MALTA AUSSENBESCHATTUNG

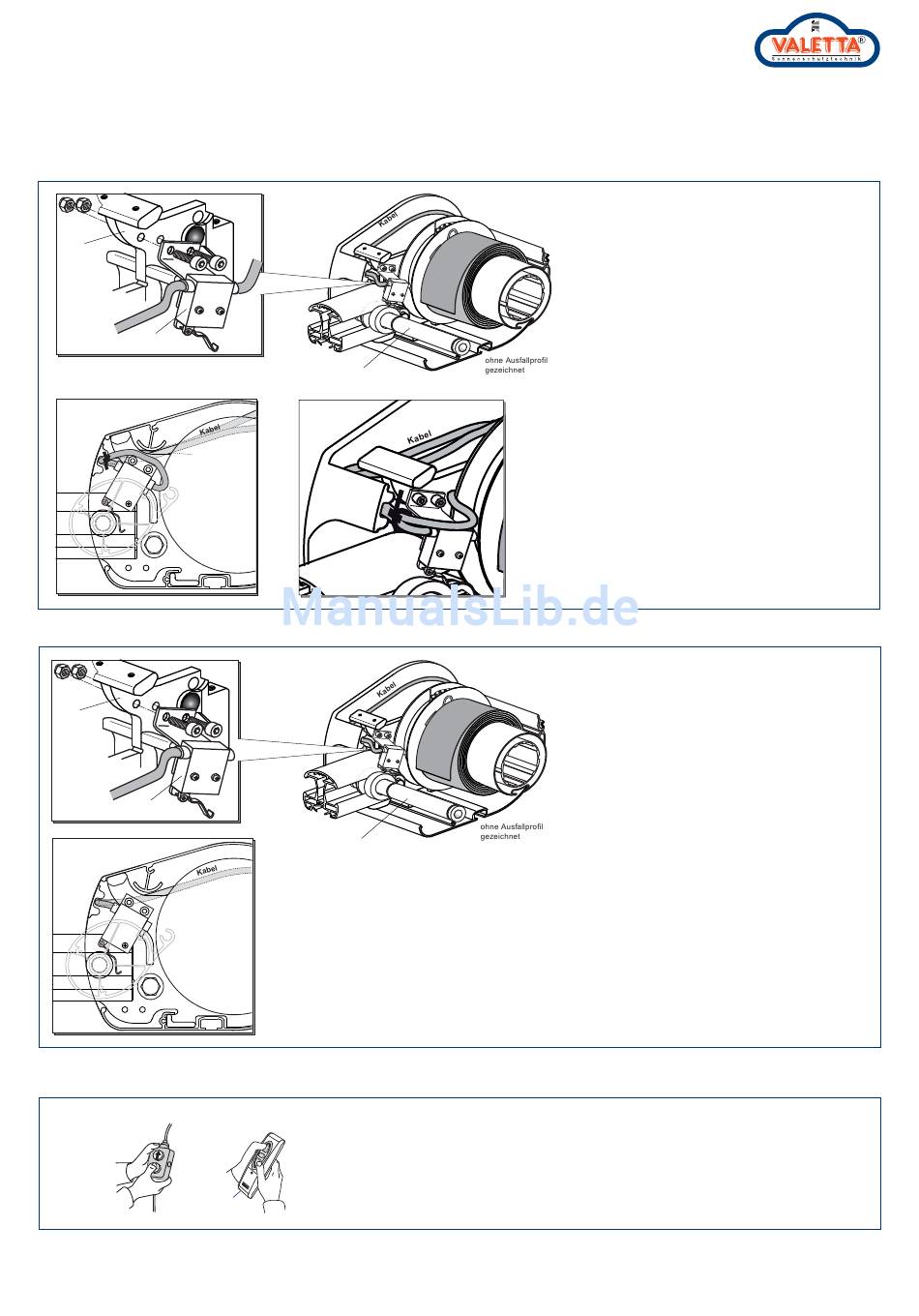

8. MONTAGE ENDSCHALTER

8.1. Elero CSM-D Antrieb
19
18
8.1.1.
8.1.2.
8.2. Somfy LT Antrieb
19
18
8.2.1.
8.2.2.

9. ENDLAGEN EINSTELLEN

16 / 13
(nicht bei Funk-Antrieb)
20
20
ACHTUNG: Die Endlagen des Antriebs müssen vorort
eingestellt werden (nur Somfy- und Funkantriebe).
Einstellung siehe dem Motor entsprechendes Beiblatt
„Einstellanleitung für den Motor".
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
8.1.1. Winkel / Endschalter (18) mit
beigefügtem Befestigungsmaterial an
Schwert (19) schrauben (nicht bei
Funk-Antrieb).
Hierzu muss das Ausfallprofil / Bespan-
nung etwas ausgefahren werden.
8.1.2. Richtige Positionierung des End-
schalters beachten.
ACHTUNG: Wichtig für exakte Funktion
der Anlage.
Achsbolzen mit Laufrolle (20) des
Ausfallprofils muss in eingefahrenem
Zustand auf den Endschalterhebel
auflaufen.
ACHTUNG: Kabel muss so verlegt
werden, dass es durch die sich drehende
Seilscheibe nicht beschädigt werden
kann.
Kabel mit Kabelbinder fixieren.
8.2.1. Winkel / Endschalter (18) mit
beigefügtem Befestigungsmaterial an
Schwert (19) schrauben (nicht bei
Funk-Antrieb).
Hierzu muss das Ausfallprofil / Bespan-
nung etwas ausgefahren werden.
8.2.2. Richtige Positionierung des End-
schalters beachten.
ACHTUNG: Wichtig für exakte Funktion
der Anlage.
Achsbolzen mit Laufrolle (20) des
Ausfallprofils muss in eingefahrenem
Zustand auf den Endschalterhebel
auflaufen.
Technische Änderungen vorbehalten / Stand Juli 2013
