MONTAGEANLEITUNG
CLASSIC TRAGROHRMARKISE

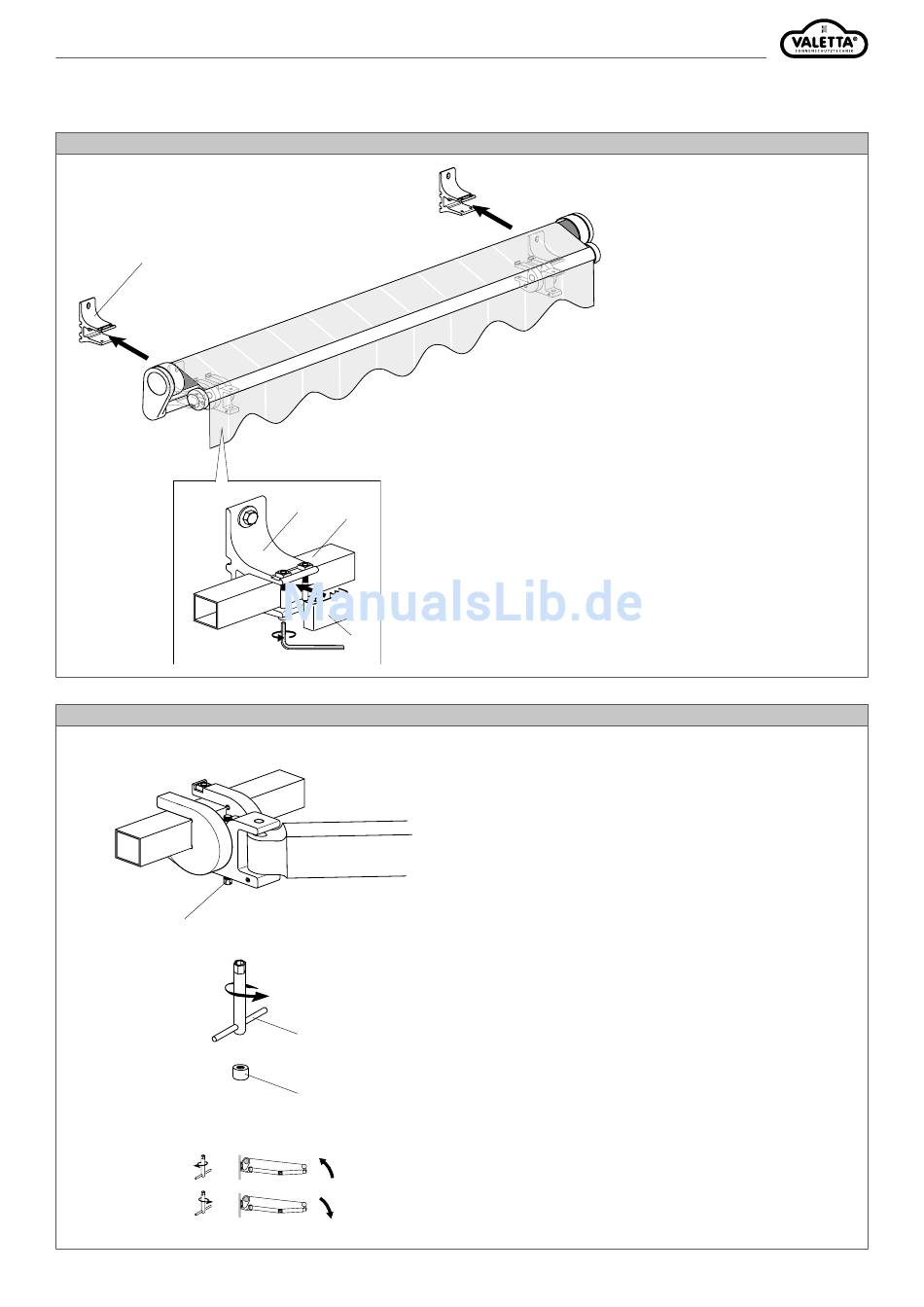

2. EINHÄNGEN DER MARKISE
3
3.

NEIGUNGSEINSTELLUNG

20
=
=
3
5
19
Markise ganz ausfahren.
Die Spindel (20) der Neigungswinkeleinstellung mit Valetta Steck-
schlüssel SW10 (21) so weit verdrehen, bis die gewünschte Neigung
erreicht ist. Fallschiene waagrecht ausrichten.
TIPP:
Zur einfacheren Neigungsverstellung Arme leicht
anheben.
Rechtsdrehung = geringere Neigung
Linksdrehung = größere Neigung
21 Verstellbereich von 0° - 40°
Prüfen, ob beide Arme waagrecht stehen.
Sonst wie unter Punkt beschrieben, verfahren.
22
Abschliessend Spindelschraubkappe ( 22) aufdrehen.
Rev. 1/2018_
Technische Änderungen vorbehalten.
Markise mit Tragrohr (5) auf die Wandkonsole (3) bzw.
Deckenkonsolen aufschieben. Mit den beiliegenden
Schrauben und Muttern sichern.
Abschliessend die Blenden (19) auf die Sicherungs-
schrauben aufclipsen.
Seite 10
