MONTAGEANLEITUNG
06.2018

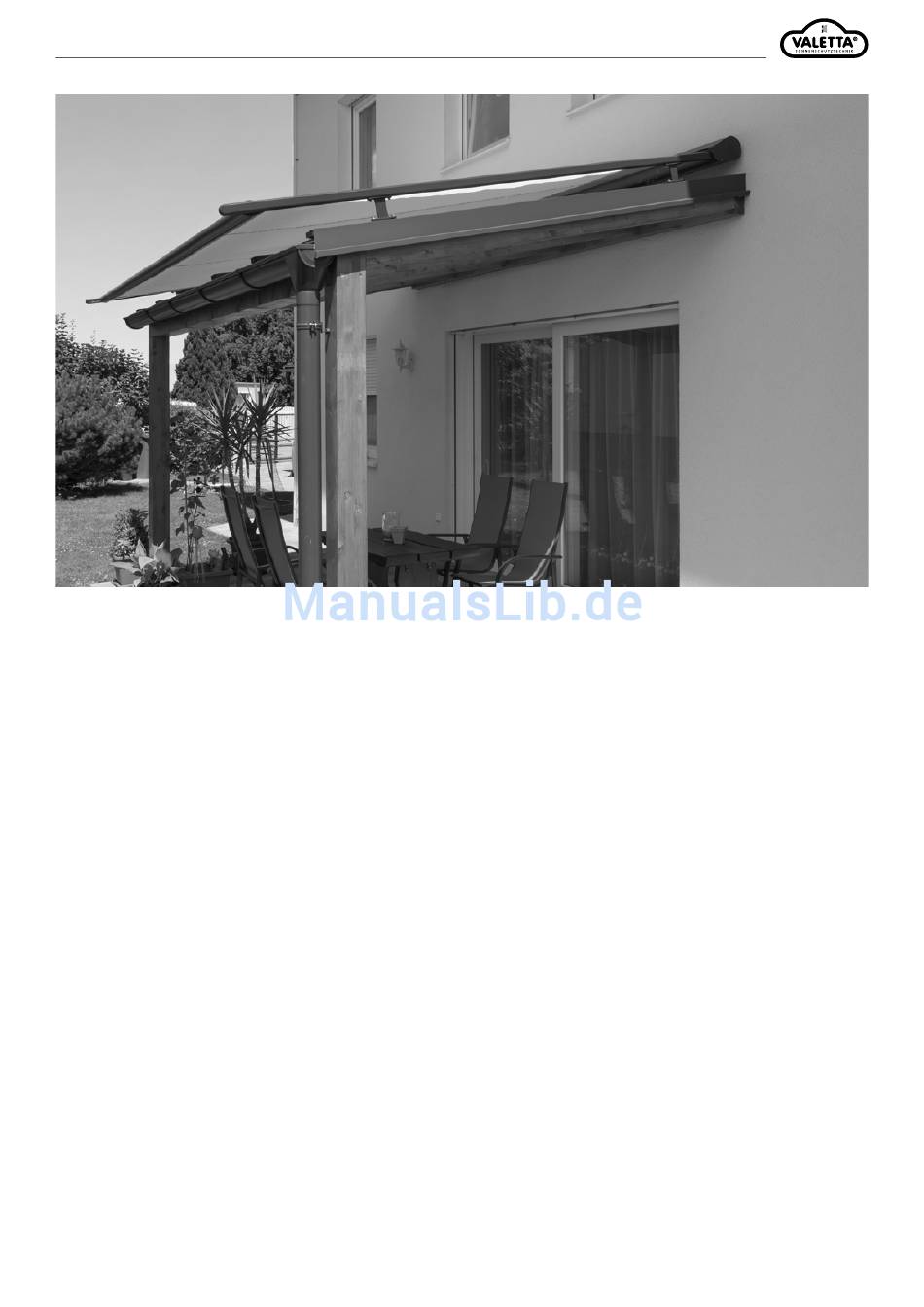

VALENCIA AUSSENBESCHATTUNG
Herzlichen Glückwunsch zu Ihrem neuen VALETTA - Produkt. Sie haben sich für ein qualitativ hochwertiges Produkt aus Österreich entschieden.
Wir bitten Sie, den Inhalt der Montageanleitung sorgfältig zu lesen und aufzubewahren. Die Unterlagen müssen bei einem eventuellen Verkauf
der Anlage an den neuen Besitzer weitergereicht werden.
Diese Montageanleitung vervollständigt den Verwendungszweck der Anlage mit den Informationen zur Montage und der Verwendung.
Die Bedienungsanleitung muss vor ersten Benutzung der Anlage gelesen werden. Für die Sicherheit von Personen ist es wichtig, diese
Anweisungen zu befolgen. Schäden, die durch Nichtbeachtung der Bedienungs- und Wartungsanleitung entstehen, unterliegen nicht der
Gewährleistung. Die Haftung für Folgeschäden an Elementen aller Art und Personen ist ausgeschlossen.
WICHTIGE MONTAGEHINWEISE UNBEDINGT BEACHTEN!
Es sind alle mitgelieferten Konsolen zu verwenden, ebenso müssen die Konsolen mit allen Befestigungspunkten montiert werden.
Die Auszugskräfte sind zu beachten. Damit die von uns genannte Windwiderstandsklasse Gültigkeit hat, muss das Befestigungsmittel vom
Monteur auf den vorhandenen Untergrund abgestimmt werden.
EINE REGELMÄSSIGE WARTUNG UND PFLEGE ERHÖHT DIE LEBENSDAUER DER BESCHATTUNG!
WARTUNG:
Überprüfen Sie das Produkt und die Bedienelemente regelmäßig auf Verschleiß oder Beschädigung. Lassen Sie verschlissene oder beschädigte
Teile bei Inspektionen oder Wartungsarbeiten rechtzeitig und nur vom Fachbetrieb ersetzen bzw. reparieren. Benutzen Sie die Beschattung nicht,
wenn eine Reparatur erforderlich ist. Wenden Sie sich an den Fachbetrieb.
PFLEGE:
Um eine lange Lebensdauer zu gewährleisten, empfehlen wir Ihnen die Oberflächen regelmäßig zur reinigen. Die Verwendung von ätzenden
oder aggressiven, scheuernden Reinigungsmitteln kann die Oberfläche zerstören. Die Oberflächen sollten mit sauberen Wasser gereinigt
werden. Verwenden Sie einen weichen Schwamm und sauberes Wasser. Entfernen sie Schmutz oder Gegenstände bei beweglichen Teilen.
Setzen Sie die Beschattung nicht über längere Zeit Baufeuchte aus. Insbesondere aggressives Schwitzwasser durch Fertigputz oder Anstrichmittel
können zu Korrosionsschäden im Antrieb oder bei den Bedienungselementen führen.
ALLGEMEINE HINWEISE
Mit Herausgabe dieser Unterlagen/Version verlieren alle früheren entsprechenden Unterlagen ihre Gültigkeit.
Die Anleitung, Zeichnungen und die Dokumentation sind vollständiges Eigentum von der Firma VALETTA Sonnenschutztechnik GmbH und
dürfen weder teilweise oder ganz kopiert oder reproduziert werden. Technische Änderungen und Druckfehler sind vorbehalten. Es gelten
ausnahmslos die Verkaufs- und Lieferbedingungen von VALETTA Sonnenschutztechnik GmbH. (Aktuelle Fassung unter www.valetta.at )
FRAGEN
Sollten noch Fragen zur Montage oder der Bedienung dieses Produktes haben, kontaktieren Sie bitte Ihren autorisierten VALETTA Fachhändler.
Seite 1
Rev. 0/2018_
Technische Änderungen vorbehalten.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Valetta VALENCIA
Inhaltszusammenfassung für Valetta VALENCIA
- Seite 1 VALENCIA AUSSENBESCHATTUNG Herzlichen Glückwunsch zu Ihrem neuen VALETTA - Produkt. Sie haben sich für ein qualitativ hochwertiges Produkt aus Österreich entschieden. Wir bitten Sie, den Inhalt der Montageanleitung sorgfältig zu lesen und aufzubewahren. Die Unterlagen müssen bei einem eventuellen Verkauf der Anlage an den neuen Besitzer weitergereicht werden.
- Seite 2 06.2018 Seite 2 Rev. 0/2018_ Technische Änderungen vorbehalten.
-
Seite 3: Sicherheits- Und Warnhinweise Für Montageanleitungen
SICHERHEITSHINWEISE 06.2018 FÜR VALETTA AUSSENBESCHATTUNG LESEN DER MONTAGE- UND BEDIENUNGSANLEITUNG werden. Die Beschattung ist nach dem Abladen seitenrichtig zum Die Montage- und Bedienungsanleitungen müssen vor der Montageort zu transportieren, so dass diese nicht mehr unter engen Montage gelesen und beachtet werden. - Seite 4 SICHERHEITSHINWEISE 06.2018 FÜR VALETTA AUSSENBESCHATTUNG Beispiel eines CE-Konformitätszeichens in den Begleitdokumenten: 1.11. TEILMONTIERTE MARKISEN Bei werksseitig teilmontierten Anlagen – z.B. gekoppelte Anlagen ohne Tuch – sind die unter Federspannung stehenden Teile (siehe Kennzeichnung am Produkt) gegen unbeabsichtigtes Öffnen gesichert. Diese Sicherung darf erst nach der kompletten Montage entfernt werden.
- Seite 5 SICHERHEITSHINWEISE 06.2018 FÜR VALETTA AUSSENBESCHATTUNG 1.16. ÜBERGABE Alle Bedienungsanleitungen, sowie die Montage- und Einstellanleitungen der Motor-, Schalter- und Steuerungshersteller sind mit einer Einweisung dem Nutzer zu übergeben. Er ist umfassend über die Sicherheits- und Nutzungshinweise der Anlage aufzuklären. Bei Nichtbeachtung und Fehlbedienung kann es zu Schäden an der Beschattung und zu Unfällen kommen.
-
Seite 6: Überprüfung Der Unterkonstruktion
MONTAGEANLEITUNG 06.2018 VALENCIA AUSSENBESCHATTUNG 1. Bespannung 2. Führungsschiene 3. Seitenlager 4. Antriebseinheit 5. Endkappe 6. Ausfallprofil 7. Abstandshalter 8. Distanzrohr ab Ausfall 351 cm 9. Windsicherung ab Ausfall 351 cm ACHTUNG: Lieferung sofort auf Transportschäden überprüfen. Den Inhalt der Sendung mit dem Lieferschein vergleichen. -
Seite 7: Technische Daten
MONTAGEANLEITUNG 06.2018 VALENCIA AUSSENBESCHATTUNG TECHNISCHE DATEN Breite: Rasterbreite von 90 cm bis 450 cm ❙ bei Einzelanlagen oder 2 Anlagen nebeneinander ❙ Bestellmaß = Rasterbreite ❙ bei Einzelanlage Nischenbefestigung ❙ Bestellmaß = Rasterbreite = lichte Breite - 84 mm Ausfall:... -
Seite 8: Montageart 1 (Standard) Über Die Führungsschienen
MONTAGEANLEITUNG 06.2018 VALENCIA AUSSENBESCHATTUNG MONTAGEARTEN 1. Montageart 1 (Standard) über die Führungsschienen 2. Montageart 2 über die Antriebseinheit (Sondermontage, muss bei der Bestellung mit angegeben werden, hierzu sind Sonder-Abstandshalter notwendig) MONTAGEART 1 (STANDARD) ÜBER DIE FÜHRUNGSSCHIENEN 1.2. 1.1. mind. 24 cm mind. - Seite 9 MONTAGEANLEITUNG 06.2018 VALENCIA AUSSENBESCHATTUNG 1.4. 1.5. 1.6. 1.5. 1.6. Maß X = Maß Y 1.4. Klebebänder an der Verpackung 1.7. Alle Verbindungen zwischen Die Differenz der Maße darf beim der Antriebseinheit (4) seitlich lösen (die Abstandshalter (7) und Führungsschiene (2) Rastermaß...
-
Seite 10: Montageart 2 Über Die Antriebseinheit
MONTAGEANLEITUNG 06.2018 VALENCIA AUSSENBESCHATTUNG MONTAGEART 2 ÜBER DIE ANTRIEBSEINHEIT 2.0. kurzer Abstandshalter (-25 mm) max. 100 mm Abstand vom Rastermaß Rastermaß Neigungswinkel 0 ° 1 ° 6 ° 11 ° 16 ° Montage über Antriebsein- heit nur bis 20° Dachneigung 5 °... - Seite 11 MONTAGEANLEITUNG 06.2018 VALENCIA AUSSENBESCHATTUNG 2.3. 2.5. 2.6. 2.4. 2.6. 2.5. Maß X = Maß Y 2.6. 2.4. Antriebseinheit mit den Oberteilen und rechts sichern (Zylinderschraube Die Funktionsfähigkeit der Anlage wird der Abstandshalter auf die Abstandshalter M6x12, O-Ring und Nutenstein). maßgebend von der exakten aufstecken und verschrauben Montierte Führungsschienen (2)
-
Seite 12: Abdeckung Öffnen
MONTAGEANLEITUNG 06.2018 VALENCIA AUSSENBESCHATTUNG ABDECKUNG ÖFFNEN 3.1. 3.2. 3.1. Folie von Antriebseinheit (4) komplett entfernen. 3.2. Abdeckung (12) nach oben aufklappen und auf das Schraube (11) von der Abdeckung lösen. Glasdach legen. VORSPANNUNG ERZEUGEN Markierung mit Stift anbringen Vorspannung: Acryl + Soltis = 3,5 Umdrehungen Seil darf nicht in Seilscheibe eingehängt sein! -
Seite 13: Seil In Führungsschiene Einhängen
MONTAGEANLEITUNG 06.2018 VALENCIA AUSSENBESCHATTUNG SEIL IN FÜHRUNGSSCHIENE EINHÄNGEN 5.1. 5.2. 5.3. 5.3.a 5.1. Seil (13) entknoten und neben den Führungsschienen (2) auf die Glashauskonstruktion legen. 5.2. In Halter Umlenkrolle (14) von oben nach unten einfädeln und anschließend den Halter Umlenkrolle auf das untere Ende der Führungs- schiene (2) aufstecken. - Seite 14 MONTAGEANLEITUNG 06.2018 VALENCIA AUSSENBESCHATTUNG SEIL EINHÄNGEN 7.1. Seil (13) von oben durch die Aussparung der Seilscheibe (17) nach unten und durch die Aussparung wieder zurück in Richtung Tuchwelle ziehen. 7.2. Seil (13) wie in Abbildung gezeigt beidseitig verknoten. 7.3. Die Knoten werden durch nach oben ziehen des Seiles in die Aussparungen der Seilscheiben gedrückt.
-
Seite 15: Wichtiger Hinweis
Vorspannung: MONTAGEANLEITUNG 06.2018 Acryl + Soltis = 3,5 Umdrehungen VALENCIA AUSSENBESCHATTUNG 7.4. SEILSPANNUNG SCHRITT 4 SCHRITT 3 Seil durch Seilscheibe wieder Seil verknoten und abschneiden zurück ziehen (li + re) bis der auf je 30 cm Knoten in die Aussparung der Länge pro Seite (li + re) -
Seite 16: Endlagen Einstellen
MONTAGEANLEITUNG 06.2018 VALENCIA AUSSENBESCHATTUNG ENDLAGEN EINSTELLEN Beim Ausfahren der Anlage wird die Seilschlaufe nach unten gezogen und das Seil wickelt sich dannWSeil unbedingt dabei beobachten. Es darf nicht von den Rollen (15) springen. Beim Aufwickeln muss die erste Lage des Seiles nebeneinander liegen (siehe Skizze 7.4). -
Seite 17: Einstellanleitung Für Für Somfy Einsteckantriebe Lt50 Pa / Lt60 Pa
MONTAGEANLEITUNG 06.2018 VALENCIA AUSSENBESCHATTUNG EINSTELLANLEITUNG FÜR FÜR SOMFY EINSTECKANTRIEBE LT50 PA / LT60 PA ELEKTRISCHER ANSCHLUSS HINWEIS: Der bauseitige Anschluss von Antrieb und Die Anschlussleitung muss min. 30 cm Restlänge haben. grün/gelb Bei kürzerer Restlänge wird die integrierte Antenne be- Steuerung muss durch einen Elektro-Fachbetrieb erfolgen. -
Seite 18: Einstellanleitung Funk Rts & Io-Homecontrol
MONTAGEANLEITUNG 06.2018 VALENCIA AUSSENBESCHATTUNG EINSTELLANLEITUNG FUNK RTS & IO-HOMECONTROL EINE GENAUE ANLEITUNG ÜBER DIE STEUERUNGSEINHEIT RTS UND IO-HOMECONTROL ENTNEHMEN SIE BITTE LT. BESTELLTEM UND BEIGEPACKTEM ZUBEHÖR. Seite 18 Rev. 0/2018_ Technische Änderungen vorbehalten. - Seite 19 MOTOR - ANSCHLUSSPLÄNE - HIRSCHMANNKUPPLUNG 06.2018 EINSTELLANLEITUNG ANSCHLUSSPLAN - STANDARDMOTOR ME8 y ME9 - HIRSCHMANNKUPPLUNG - STECKERBELEGUNG blau blau braun / schwarz Drehrichtung beachten schwarz / braun grün gelb ANSCHLUSSPLAN - FUNKMOTORE FME8 y FME9 - ZULEITUNG - HIRSCHMANNKUPPLUNG blau blau braun / schwarz grün gelb...
